انبساط و انقباض حرارتی لوله فاضلاب
محاسبه تغییر طول، جانمایی بست‌ها و انتخاب اتصالات مناسب
لوله فاضلاب در ساختمان، برخلاف تصور رایج، همیشه در دمای ثابتی کار نمی‌کند. تخلیه آب گرم حمام، ماشین لباس‌شویی و ماشین ظرف‌شویی، تغییر دمای محیط، تابش خورشید در مسیرهای بیرونی و شرایط بهره‌برداری می‌توانند دمای لوله را تغییر دهند. این تغییر دما باعث انبساط یا انقباض طولی لوله می‌شود؛ پدیده‌ای که در طراحی و اجرای شبکه‌های فاضلاب باید به‌درستی مدیریت شود.
اگر حرکت حرارتی لوله به‌درستی کنترل نشود، ممکن است تنش در اتصالات، جابه‌جایی بست‌ها، ایجاد صدا، تغییر شیب لوله افقی یا آسیب به نقاط مهار ایجاد شود. شدت این مشکلات به جنس لوله، طول مسیر، دامنه تغییر دما، روش اتصال و نحوه نصب بست‌ها بستگی دارد.
در این مقاله، اصول محاسبه تغییر طول، تفاوت رفتار لوله‌های PVC و پلی‌پروپیلن، نقش بست‌های ثابت و لغزشی و شرایط استفاده از اتصالات انبساطی را بررسی می‌کنیم.
انبساط و انقباض حرارتی لوله فاضلاب چیست؟
انبساط حرارتی به افزایش ابعاد یک ماده بر اثر افزایش دما گفته می‌شود. در لوله‌های پلیمری، افزایش دما معمولاً باعث افزایش طول لوله و کاهش دما موجب کوتاه‌شدن آن می‌شود. این تغییر طول ممکن است در مسیرهای کوتاه ناچیز به نظر برسد، اما در رایزرهای بلند و مسیرهای افقی طولانی اهمیت بیشتری پیدا می‌کند.
برای مثال، لوله‌ای که از چند طبقه ساختمان عبور می‌کند، ممکن است در معرض تغییرات دمایی متفاوتی در طول مسیر باشد. اگر حرکت آن به‌درستی مدیریت نشود، نیروهای ناشی از انبساط می‌توانند به اتصالات، بست‌ها و نقاط عبور از دیوار یا سقف منتقل شوند.
چه عواملی بر میزان تغییر طول لوله اثر می‌گذارند؟
مهم‌ترین عوامل عبارت‌اند از:
- جنس لوله: ضریب انبساط خطی PVC، پلی‌پروپیلن و پلی‌اتیلن یکسان نیست.
- طول مسیر: با ثابت‌بودن سایر شرایط، افزایش طول لوله باعث افزایش تغییر طول حرارتی می‌شود.
- دامنه تغییر دما: اختلاف بیشتر میان دمای نصب و دمای بهره‌برداری، تغییر طول بیشتری ایجاد می‌کند.
- شرایط مهار: بست‌ها و اتصالات می‌توانند حرکت آزاد لوله را محدود یا به بخش دیگری از مسیر هدایت کنند.
- شرایط محیطی: مسیرهای بیرونی، رایزرهای عبوری از فضاهای گرم و سرد و خطوط در معرض آب گرم ممکن است شرایط متفاوتی داشته باشند.
- نوع اتصال: اتصال سوکتی، جوشی یا مکانیکی، بسته به طراحی سیستم، رفتار متفاوتی در برابر جابه‌جایی دارد.
نکته مهم این است که تغییر طول محاسبه‌شده با میزان جابه‌جایی واقعی هر اتصال یکسان نیست. برای تعیین حرکت مجاز، باید آرایش مهارها و جزئیات طراحی سیستم نیز بررسی شود.
چرا محاسبه انقباض نیز اهمیت دارد؟
اگر دمای لوله از دمای زمان نصب پایین‌تر بیاید، تغییر طول در جهت منفی رخ می‌دهد. برای نمونه، همان لوله ممکن است پس از عبور آب سرد یا کاهش دمای محیط، کوتاه شود.
نادیده‌گرفتن انقباض می‌تواند موجب کاهش عمق درگیری اتصال در سیستم‌هایی شود که برای جبران حرکت طراحی شده‌اند. بنابراین، محاسبه باید دامنه کامل تغییرات دمایی محتمل را در نظر بگیرد، نه فقط افزایش دما.
مقایسه انبساط حرارتی لوله‌های PVC، PP و PE
لوله‌های پلیمری به دلیل ساختار مولکولی خود معمولاً نسبت به بسیاری از فلزات ضریب انبساط خطی بالاتری دارند. بااین‌حال، مقدار دقیق این ضریب به ترکیب ماده، نوع محصول و داده‌های سازنده بستگی دارد.
| نوع لوله | ویژگی عمومی رفتار حرارتی | نکته مهم در طراحی |
|---|---|---|
| PVC-U | انبساط حرارتی آن باید براساس مشخصات محصول تعیین شود | نحوه اتصال سوکتی و جزئیات مهار اهمیت دارد |
| PP | در بسیاری از محصولات، تغییر طول حرارتی قابل‌توجه است | دستورالعمل سیستم برای فاصله بست‌ها و جبران حرکت بررسی شود |
| PE | در بسیاری از کاربردها ضریب انبساط نسبتاً بالایی دارد | روش اتصال و آرایش مهارها باید با سیستم سازگار باشد |
آیا لوله پلی‌پروپیلن بیشتر از PVC منبسط می‌شود؟
در بسیاری از محصولات رایج، ضریب انبساط خطی پلی‌پروپیلن از PVC-U بیشتر است؛ اما این مقایسه باید براساس مشخصات فنی محصولات واقعی انجام شود. نمی‌توان صرفاً با شناخت نام پلیمر، مقدار دقیق حرکت یک مسیر را تعیین کرد.
برای انتخاب صحیح، دیتاشیت سازنده را بررسی کنید و از ضریب انبساط همان محصول در محاسبات استفاده کنید. همچنین، تفاوت میان سیستم‌های لوله‌کشی فاضلاب، نوع اتصال و شرایط نصب را در نظر بگیرید.

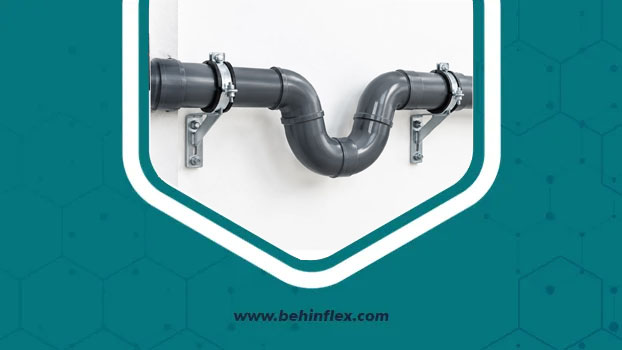

نقش بست ثابت و بست لغزشی در کنترل حرکت لوله
بست‌ها فقط برای نگه‌داشتن وزن لوله نیستند؛ آن‌ها در تعیین مسیر حرکت حرارتی نیز نقش دارند. طراحی نامناسب بست‌ها ممکن است باعث محدودشدن حرکت در نقطه نامناسب یا انتقال نیرو به اتصالات شود.
بست ثابت چیست؟
بست ثابت یا تکیه‌گاه ثابت، در صورت طراحی و اجرای صحیح، حرکت لوله را در محل مشخصی محدود می‌کند. این نقطه می‌تواند مرجع کنترل حرکت یک بخش از شبکه باشد.
بست ثابت باید متناسب با قطر لوله، وزن مجموعه، نیروهای واردشده و نوع سیستم انتخاب شود. اعمال نیروی بیش‌ازحد یا استفاده از بست نامناسب ممکن است به تغییر شکل موضعی لوله یا ایجاد تنش ناخواسته منجر شود.
بست لغزشی چیست؟
بست لغزشی یا راهنمای لغزشی اجازه می‌دهد لوله در جهت مشخصی حرکت کند، درحالی‌که از جابه‌جایی نامطلوب آن در سایر جهات جلوگیری می‌شود. این نوع بست در آرایش‌هایی کاربرد دارد که حرکت طولی باید کنترل‌شده باقی بماند.
مقدار آزادی حرکت، فاصله بست‌ها و نحوه مهار باید طبق دستورالعمل سازنده تعیین شود. هر بست معمولی الزاماً قابلیت لغزش کنترل‌شده ندارد؛ بنابراین، جزئیات محصول و روش نصب باید بررسی شوند.
چگونه بست‌ها را به‌درستی جانمایی کنیم؟
برای طراحی جانمایی بست‌ها، این موارد را در نظر بگیرید:
- نقاط ثابت را مطابق نقشه و دستورالعمل سیستم مشخص کنید.
- مسیر حرکت آزاد لوله را تا حد امکان قابل پیش‌بینی نگه دارید.
- فاصله بست‌ها را براساس قطر، جنس، جهت نصب و جدول سازنده تعیین کنید.
- در رایزرها، وزن لوله و محتویات آن را از نیروهای ناشی از حرکت حرارتی تفکیک کنید.
- در عبور از دیوار و سقف، فضای لازم برای حرکت و جزئیات محافظتی را بررسی کنید.
- از انتقال بارهای غیرمجاز به سوکت‌ها، زانویی‌ها و سه‌راهی‌ها جلوگیری کنید.
نکته کلیدی آن است که فاصله بست‌ها یک عدد ثابت برای همه لوله‌ها نیست. قطر، ضخامت جداره، وضعیت افقی یا عمودی، وزن، دما و مشخصات سازنده در تعیین آن نقش دارند.

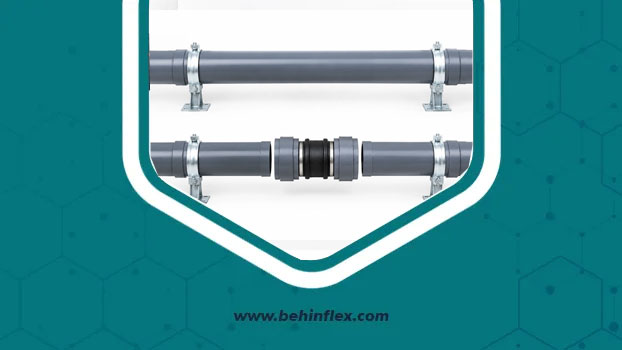

اتصالات انبساطی و نحوه انتخاب آن‌ها
اتصال انبساطی قطعه‌ای است که در سیستم‌های طراحی‌شده برای جبران تغییر طول به کار می‌رود. استفاده از آن باید با نوع لوله، روش اتصال و الزامات نصب سازگار باشد.
آیا همه لوله‌های فاضلاب به اتصال انبساطی نیاز دارند؟
خیر. برخی سیستم‌ها با استفاده از اتصالات سوکتی، عمق ورود کنترل‌شده و آرایش صحیح تکیه‌گاه‌ها، امکان مدیریت حرکت حرارتی را فراهم می‌کنند. در برخی دیگر، بسته به طول مسیر و دستورالعمل سازنده، اتصال انبساطی یا راهکار اختصاصی دیگری لازم است.
بنابراین، افزودن اتصال انبساطی به هر مسیر بدون بررسی طراحی، الزاماً راهکار مناسبی نیست. نوع اتصال، محل نصب و مقدار حرکت مجاز باید از مستندات همان سیستم استخراج شود.

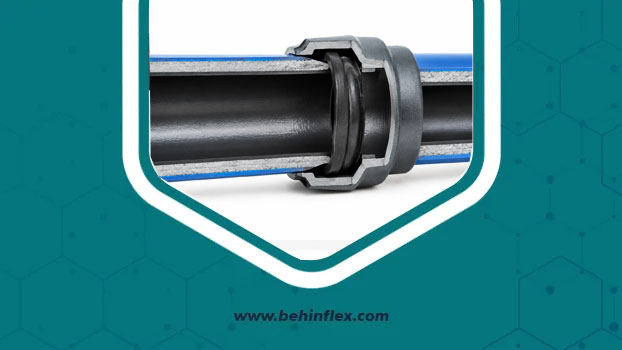

عمق ورود لوله به سوکت چرا مهم است؟
در برخی سیستم‌های سوکتی، عمق ورود لوله و نحوه باقی‌گذاشتن فضای حرکتی طبق دستورالعمل سازنده تعیین می‌شود. ورود بیش‌ازحد لوله ممکن است فضای لازم برای حرکت را از بین ببرد؛ در مقابل، درگیری ناکافی می‌تواند به کاهش اطمینان اتصال یا نشتی منجر شود.
روش نصب برای همه سیستم‌ها یکسان نیست. بنابراین، نباید یک فاصله یا عمق ثابت را به تمام لوله‌های PVC، PP و PE تعمیم داد. علامت‌گذاری لوله، آماده‌سازی انتها و استفاده از روان‌کننده مجاز، در صورت توصیه سازنده، باید مطابق دستورالعمل انجام شود.
انتخاب اتصال مناسب براساس شرایط پروژه
هنگام انتخاب اتصال، موارد زیر را بررسی کنید:
- جنس و قطر لوله و سازگاری قطعه با آن
- نوع اتصال و روش آب‌بندی
- میزان حرکت حرارتی موردنیاز
- فشار یا بارهای احتمالی در شرایط بهره‌برداری
- محل نصب و قابلیت دسترسی برای بازرسی
- دستورالعمل سازنده درباره بست‌ها و عمق ورود
- الزامات آب‌بندی و آزمون شبکه پس از اجرا
خطاهای رایج در اجرای لوله فاضلاب و پیامدهای آن‌ها
بسیاری از مشکلات ناشی از انبساط حرارتی، تنها به جنس لوله مربوط نیستند؛ بلکه از طراحی نامناسب یا اجرای نادرست ناشی می‌شوند.
خطاهای مهم اجرایی
۱. مهار بیش‌ازحد لوله: اگر تمام مسیر بدون توجه به نقاط ثابت و لغزشی مهار شود، حرکت حرارتی ممکن است به اتصالات و نقاط اتصال منتقل شود.
۲. فاصله نامناسب بست‌ها: فاصله زیاد می‌تواند موجب افتادگی لوله افقی و تغییر شیب شود. فاصله بسیار کم نیز بدون ضرورت طراحی، هزینه اجرا را افزایش می‌دهد و ممکن است حرکت موردنیاز را محدود کند.
۳. بی‌توجهی به عمق ورود سوکت: رعایت‌نکردن دستورالعمل اتصال می‌تواند فضای جبران حرکت را از بین ببرد یا آب‌بندی را مختل کند.
۴. عبور نامناسب از دیوار و سقف: اگر لوله در محل عبور به‌طور ناخواسته گیر کند، حرکت آن محدود می‌شود و تنش در همان ناحیه افزایش می‌یابد.
۵. نادیده‌گرفتن دمای نصب: طراحی باید اختلاف دمای زمان نصب و شرایط بهره‌برداری را پوشش دهد؛ نه اینکه تنها یک دمای ثابت فرض شود.
۶. انتخاب اتصال ناسازگار: استفاده از اتصالاتی که برای جنس یا روش نصب لوله طراحی نشده‌اند، می‌تواند عملکرد شبکه را مختل کند.
راهنمای خرید لوله فاضلاب و اتصالات مناسب
انتخاب محصول باید بر اساس مشخصات پروژه انجام شود، نه فقط قیمت اولیه یا شباهت ظاهری لوله‌ها. پیش از خرید، نوع سیستم فاضلاب، قطر موردنیاز، شرایط دمایی، روش اتصال و الزامات نصب را مشخص کنید.
چک‌لیست خرید
-
جنس و رده محصول متناسب با طراحی شبکه انتخاب شده است.
-
قطر و ضخامت جداره با مشخصات پروژه مطابقت دارد.
-
ضریب انبساط حرارتی و محدوده دمایی از مستندات سازنده قابل بررسی است.
-
اتصالات با جنس و سیستم لوله سازگار هستند.
-
نوع بست و فاصله نصب آن براساس دستورالعمل تعیین شده است.
-
در صورت نیاز، قطعه یا راهکار جبران انبساط در طراحی پیش‌بینی شده است.
-
الزامات آب‌بندی، نصب و آزمون نهایی مشخص شده‌اند.
خرید از بهین فلکس
برای تهیه تجهیزات تأسیساتی، بهتر است پیش از ثبت سفارش، مشخصات فنی و سازگاری اجزای سیستم بررسی شود. بهین فلکس (behinflex) مرجع تخصصی عرضه عایق‌های الاستومری است و وب‌سایت آن می‌تواند برای بررسی محصولات عایق‌کاری مرتبط با تأسیسات و استعلام قیمت نقطه شروع مناسبی باشد.
برای مشاهده محصولات موجود، بررسی قیمت‌ها و دریافت اطلاعات خرید، به فروشگاه بهین فلکس مراجعه کنید. در پروژه‌هایی که لوله‌های فاضلاب از فضاهای سرد، گرم یا مستعد تعریق عبور می‌کنند، انتخاب عایق مناسب نیز باید جداگانه و متناسب با شرایط محیطی بررسی شود.
جمع‌بندی: طراحی صحیح حرکت حرارتی، بخشی از اجرای اصولی شبکه فاضلاب است
انبساط و انقباض حرارتی لوله فاضلاب پدیده‌ای قابل محاسبه است که مقدار آن به ضریب انبساط خطی، طول لوله و تغییر دما بستگی دارد. بااین‌حال، کنترل موفق این پدیده تنها با محاسبه تغییر طول حاصل نمی‌شود؛ آرایش بست‌های ثابت و لغزشی، نوع اتصال، عمق ورود لوله به سوکت و فضای حرکتی پیش‌بینی‌شده نیز اهمیت دارند.
در پروژه‌های ساختمانی، بهترین راهکار آن است که محاسبات با مشخصات واقعی لوله انجام شود و جزئیات نصب براساس دستورالعمل سازنده و مقررات مربوط تعیین شوند. از تعمیم یک فاصله بست یا عمق سوکت به تمام سیستم‌ها خودداری کنید.
اگر برای تکمیل تأسیسات ساختمان به محصولات عایق‌کاری نیاز دارید، بهین فلکس (behinflex) می‌تواند مرجع بررسی عایق‌های الاستومری و استعلام قیمت باشد. برای مشاهده محصولات و اطلاعات خرید به behinflex.com مراجعه کنید.
سوالات متداول
۱. انبساط حرارتی لوله فاضلاب چگونه محاسبه می‌شود؟
با ضرب ضریب انبساط خطی ماده در طول لوله و اختلاف دمای آن محاسبه می‌شود. برای طراحی نهایی باید ضریب معتبر محصول و شرایط واقعی پروژه استفاده شود.
۲. آیا لوله PVC فاضلاب نیز دچار انبساط حرارتی می‌شود؟
بله. لوله PVC با افزایش دما منبسط و با کاهش دما منقبض می‌شود. مقدار تغییر طول به طول مسیر، ضریب انبساط و دامنه تغییر دما بستگی دارد.
۳. تفاوت بست ثابت و بست لغزشی چیست؟
بست ثابت حرکت لوله را در یک نقطه محدود می‌کند؛ بست لغزشی اجازه حرکت کنترل‌شده در جهت مشخص را می‌دهد. محل و فاصله هر دو باید براساس طراحی سیستم تعیین شود.
۴. آیا برای تمام لوله‌های فاضلاب باید اتصال انبساطی نصب کرد؟
خیر. ضرورت استفاده از اتصال انبساطی به نوع سیستم، طول مسیر، روش اتصال و دستورالعمل سازنده بستگی دارد. بعضی سیستم‌ها راهکارهای دیگری برای جبران حرکت دارند.
۵. آیا انبساط حرارتی می‌تواند باعث نشتی لوله فاضلاب شود؟
بله، اگر حرکت لوله به‌درستی مدیریت نشود، ممکن است تنش اضافی به اتصالات وارد شود و در شرایط نامناسب به آب‌بندی آسیب برسد. اجرای صحیح بست‌ها و اتصالات، این خطر را کاهش می‌دهد.
۶. آیا عایق‌کاری لوله فاضلاب از انبساط حرارتی جلوگیری می‌کند؟
خیر. عایق حرارتی سرعت تبادل گرما را کاهش می‌دهد، اما مانع انبساط و انقباض ناشی از تغییر دما نمی‌شود. کنترل حرکت لوله همچنان به طراحی و اجرای صحیح بست‌ها و اتصالات نیاز دارد.
