اتصال لوله پنجلایه؛ پرسی یا کوپلی؟ مقایسه روش اجرا و دوام
اتصال لوله پنجلایه؛ پرسی یا کوپلی؟ مقایسه روش اجرا و دوام
اتصالات پرسی و کوپلی در لوله پنجلایه از نظر مکانیزم آببندی و روش نصب متفاوت هستند. اتصالات کوپلی با مهره، ماسوره و اورینگ متراکم میشوند و قابلیت باز و بست مجدد در سیستمهای توکار و روکار را دارند، اما سرعت نصب پایینتری دارند. در مقابل، اتصالات پرسی با پرس دائم حلقههای استیل روی لوله اجرا شده، خطای انسانی را به حداقل میرسانند و سرعت اجرا و آببندی صددرصدی در تاسیسات توکار ارائه میدهند. انتخاب میان این دو به نوع پروژه، بودجه و سهولت دسترسی ابزار بستگی دارد.
مقدمه: اهمیت انتخاب روش اتصال در لوله و اتصالات پنجلایه
سیستمهای لولهکشی پنجلایه (PEX-AL-PEX یا PERT-AL-PERT) به دلیل تلفیق مزایای لولههای فلزی (مقاومت فشاری و دمایی) و لولههای پلیمری (عدم رسوبگیری و خوردگی)، به استاندارد طلایی در تاسیسات ساختمانی، سیستمهای گرمایش از کف و آبرسانی بدل شدهاند. با این حال، حتی عالیترین نوع لوله نیز در صورت عدم استفاده از اتصالات مناسب، در طول زمان دچار نشتی یا افت فشار میشود.
تنوع سیستمهای اتصال، بهویژه دو روش پرکاربرد پرسی و کوپلی، همواره سازندگان و مجریان تاسیسات را با یک چالش اساسی مواجه میکند: کدام روش اتصال برای پروژه شما مناسبتر است؟ در این مقاله تخصصی، ابعاد فنی، دوام، نحوه اجرا و هزینههای هر دو روش را زیر ذرهبین قرار میدهیم تا بهترین تصمیم را برای خرید لوله و اتصالات اتخاذ کنید.
ساختار و مکانیزم عملکرد اتصالات در لوله ۵ لایه
برای درک بهتر تفاوت اتصالات پرسی و کوپلی، ابتدا باید ساختار مهندسی این اتصالات را شناخت. بدنه اصلی هر دو نوع اتصال از جنس برنج با روکش نیکل (جهت جلوگیری از خوردگی و واکنشهای شیمیایی با آب) ساخته میشود و سیستم آببندی آنها بر پایه استفاده از اورینگهای EPDM درجه یک است.
[ساختار لوله پنجلایه] -> [لایه برنجی اتصال] + [اورینگهای EPDM] -> [مکانیزم تثبیت: پرس استیل یا مهره کوپلی]
اصلیترین نقطه تمایز، نحوه اعمال فشار و تثبیت لوله بر روی آچارخور یا مغزی اتصال برنجی است:
- در اتصالات کوپلی، فشار فیزیکی از طریق سفت کردن مهره روی حلقه برشخورده (C-Ring) به لوله منتقل میشود.
- در اتصالات پرسی، فشار غولآسای آچار پرس، حلقه استیل را روی بدنه لوله متراکم کرده و اتصال را یکپارچه میسازد.
بررسی تخصصی اتصالات کوپلی (Threaded/Compression Fittings)
اتصالات کوپلی به اتصالات رزوهای یا مهرهماسورهای نیز معروف هستند. این اتصالات به دلیل عدم نیاز به ابزار پیچیده پرسی، از محبوبیت بالایی در پروژههای بازسازی و ساختوسازهای کوچک برخوردارند.
اجزای تشکیلدهنده اتصال کوپلی:
- بدنه برنجی: دارای آجهای مخصوص و شیارهای نگهدارنده اورینگ.
- اورینگهای لاستیکی (EPDM): مسئول آببندی نهایی در برابر نفوذ آب.
- حلقه برنجی چاکدار (C-Ring): حلقهای بریدهشده که نقش گیرسنج لوله را ایفا میکند.
- مهره برنجی: وظیفه اعمال نیروی مکانیکی برای فشردن حلقه و لوله روی بدنه.
نحوه اجرای اتصال کوپلی:
برای نصب، ابتدا لوله با قیچی مخصوص بریده شده و با ابزار کالیبراتور برقو زده میشود تا مقطع آن کاملاً گرد شود. سپس مهره و حلقه چاکدار وارد لوله شده و لوله تا انتها روی مغزی اتصال قرار میگیرد. با سفت کردن مهره توسط آچار، حلقه چاکدار جمع شده و لوله را به سختی روی مغزی متراکم میکند.
مزایا و معایب اتصالات کوپلی:
- مزایا:
- عدم نیاز به دستگاه پرس شارژی یا هیدرولیک.
- قابلیت باز کردن و تعویض قطعات در صورت نیاز.
- تحمل فشار بالایی به دلیل ضخامت دیوارههای برنجی.
- معایب:
- زمانبر بودن فرایند نصب در پروژههای بزرگ.
- احتمال شل شدن مهرهها در اثر نوسانات شدید دمایی (انقباض و انبساط) در طولانیمدت.
- هزینه اولیه بالاتر قطعات به دلیل حجم برنج مصرفی بیشتر.
بررسی تخصصی اتصالات پرسی (Press Fittings)
اتصالات پرسی فناوری مدرنتری در سیستم لوله و اتصالات محسوب میشوند که برای افزایش سرعت، دقت و یکپارچگی اجرا در پروژههای انبوه و مدرن طراحی شدهاند.
اجزای تشکیلدهنده اتصال پرسی:
- بدنه برنجی: شامل نیپل اتصال و اورینگهای آببندی.
- حلقه استیل (Steel Sleeve): استوانهای از جنس فولاد ضدزنگ که دور لوله قرار میگیرد.
- واشر پلاستیکی راهنما: جهت فیکس کردن حلقه استیل و دیدن انتهای لوله (برای اطمینان از جا افتادن کامل لوله).
نحوه اجرای اتصال پرسی:

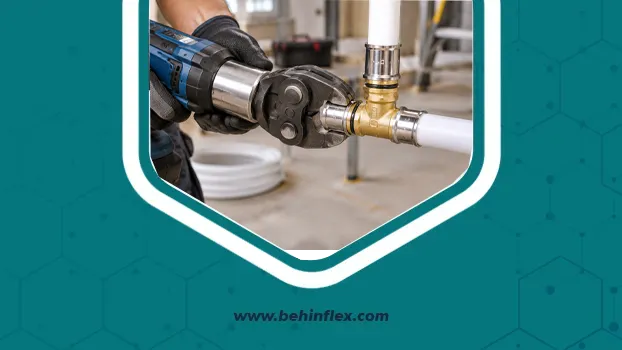

پس از کالیبره کردن لوله، آن را وارد حلقه استیل و اتصال میکنیم تا لوله از طریق سوراخ کنترل پلاستیکی دیده شود. سپس لقمههای دستگاه پرس (دستگاه دستی، هیدرولیک یا شارژی) روی حلقه استیل قرار گرفته و با اعمال فشار استاندارد، حلقه تغییر شکل یافته و لوله را کاملاً به بدنه برنجی میچسباند.
مزایا و معایب اتصالات پرسی:
- مزایا:
- سرعت اجرای فوقالعاده بالا (مناسب پروژههای بزرگ).
- کاهش چشمگیر خطای انسانی در فرایند آببندی.
- اتصال دائمی و بدون نیاز به سرویس و سفتکاری مجدد.
- قیمت اقتصادیتر قطعات نسبت به اتصالات کوپلی.
- معایب:
- نیازمند دستگاه پرس تخصصی و کالیبره.
- غیرقابل بازگشت بودن اتصال (در صورت بروز خطا باید قطعه بریده و جایگزین شود).

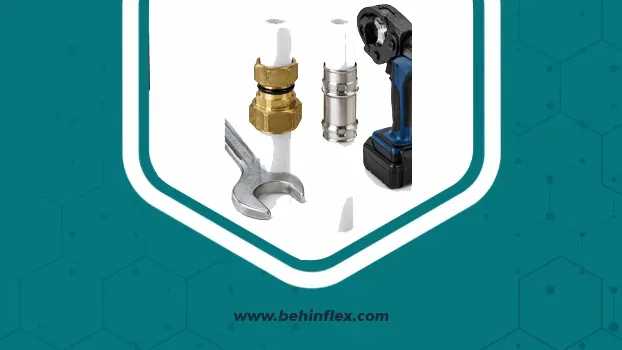

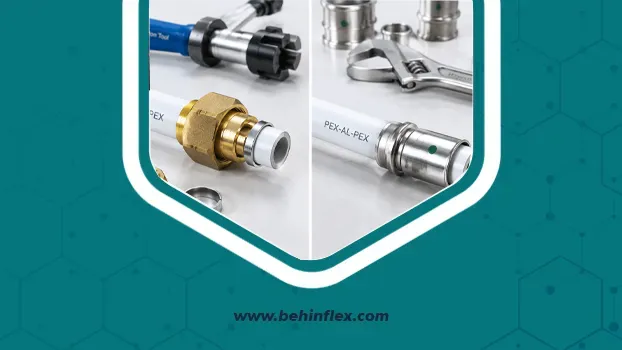

مقایسه جامع اتصالات پرسی و کوپلی در یک نگاه
جدول زیر پارامترهای کلیدی این دو روش اتصال در تجهیزات لوله و اتصالات پنجلایه را مقایسه میکند:
| شاخص مقایسه | اتصالات کوپلی (Threaded) | اتصالات پرسی (Press) |
|---|---|---|
| سرعت نصب | متوسط تا پایین | بسیار بالا |
| نیاز به ابزار خاص | فقط آچار و کالیبراتور | دستگاه پرس تخصصی + کالیبراتور |
| قابلیت دمونتاژ/تعویض | دارد (قابلیت باز شدن مهره) | ندارد (اتصال یکپارچه و دائمی) |
| میزان مصرف برنج | بالاتر (هزینه قطعه بیشتر) | بهینهتر (هزینه قطعه کمتر) |
| مقاومت در برابر نشست ساختمان | متوسط | بسیار بالا |
| مناسب برای سیستم توکار | نیازمند دقت بالا و دسترسی مجدد | بسیار عالی و مطمئن |
| خطر خطای مجری | بیشتر (احتمال شل/سفت بودن مهره) | بسیار کمتر (حکم دستگاه پرس) |
| طول عمر مفید | بالای ۵۰ سال | بالای ۵۰ سال |
کدام روش دوام بیشتری دارد؟ (تحلیل طول عمر و آببندی)
هر دو سیستم در صورت استفاده از متریال استاندارد، دارای طول عمر بالای ۵۰ سال هستند. اما از دیدگاه مهندسی تاسیسات، دوام دو پارامتر متفاوت دارد:
- دما و فشار کارکرد: اتصالات کوپلی به دلیل دیواره سنگینتر برنجی، شوکهای فشاری لحظهای را به خوبی تحمل میکنند. اما تغییرات مداوم دمایی (سرد و گرم شدن آب در گرمایش از کف) ممکن است به مرور زمان باعث گشتاور مهره و افت ناچیزی در آببندی شود.
- ایمنی در توکار: اتصالات پرسی به دلیل حالت فورج شیمیایی و ساختاری که استیل ایجاد میکند، یک اتصال یکپارچه (Homogeneous) به وجود میآورند. به همین دلیل در کارهای توکار که امکان دسترسی مجدد وجود ندارد، اتصالات پرسی ایمنی بالاتر و ریسک نشتی به مراتب کمتری ارائه میدهند.
راهنمای خرید و نکات کلیدی در انتخاب لوله و اتصالات
هنگام خرید سیستمهای لوله و اتصالات پنجلایه، توجه به نکات زیر برای تضمین کیفیت تاسیسات الزامی است:
- نوع پروژه: برای بازسازیهای جزئی، متراژهای پایین یا فضاهایی که ابزار پرس در دسترس نیست، اتصالات کوپلی انتخابی منطقی است. برای برجها، پروژههای عمده و گرمایش از کف، اتصالات پرسی حتماً توصیه میشود.
- کیفیت آلیاژ برنج: متریال اتصالات باید از برنج استاندارد CW617N باشد تا خروج سرب به داخل آب آشامیدنی رخ ندهد.
- عایقکاری استاندارد تاسیسات: فراموش نکنید که طول عمر لولهکشی علاوه بر کیفیت اتصالات، به عایقکاری حرارتی و برودتی لولهها بستگی دارد. عدم عایقکاری مناسب باعث شوک حرارتی به اتصالات، اتلاف انرژی و کندانس آب میشود.
نکته برندینگ و مشاوره تخصصی:
مجموعه بهین فلکس (behinflex) بهعنوان نماینده انحصاری و مرجع تخصصی تامین عایقهای الاستومریک و تجهیزات مکمل تاسیساتی، تجهیزات جانبی سیستمهای آبرسانی و گرمایشی را با بالاترین استانداردهای بینالمللی عرضه میکند. اگر به دنبال حفظ کیفیت اتصالات و جلوگیری از افت انرژی در طول لولهکشی هستید، میتوانید برای استعلام قیمت، دریافت مشاوره تخصصی و دیدن تنوع محصولات، به بخش فروشگاه در سایت رسمی behinflex.com مراجعه کنید.
چکلیست قبل از اجرای لولهکشی پنجلایه
قبل از شروع فرایند نصب پرسی یا کوپلی، چکلیست زیر را مرور کنید:
- [ ] بررسی کالیبره بودن فکها و لقمههای آچار پرس (در روش پرسی).
- [ ] استفاده حتمی از ابزار برقو/کالیبراتور جهت پخزدن لایه داخلی لوله (عدم آسیب به اورینگها).
- [ ] چک کردن وجود اورینگهای EPDM روی آچارخور برنجی قبل از جا زدن.
- [ ] اطمینان از تمیز بودن سطح داخلی لوله و عدم وجود براده.
- [ ] مشاهده لوله از سوراخهای انتهایی حلقههای استیل در اتصالات پرسی.
- [ ] اجرای عایق الاستومریک رولی یا لولهای روی مسیرهای عبور لوله توسط متخصصین بهین فلکس برای جلوگیری از تعریق و افت حرارت.
- [ ] انجام تست فشار آب (تست هیدروستاتیک) طبق مبحث شانزدهم مقررات ملی ساختمان قبل از کاشیکاری و پوشاندن لولهها.
جمعبندی
در نهایت، هیچکدام از دو روش پرسی یا کوپلی روش «منسوخ شده» یا «غیرقابل اعتماد» نیستند؛ بلکه هرکدام برای سناریوی اجرایی خاصی طراحی شدهاند. اتصالات کوپلی انعطافپذیری و عدم نیاز به ابزار پیچیده را به همراه دارند و اتصالات پرسی سرعت، اطمینان توکار و قیمت تمامشده بهینهتری را ارائه میدهند.
توصیه متخصصان تاسیسات این است که همواره از قطعات دارای تاییدیه استاندارد استفاده کرده و عایقکاری لولهها را جدی بگیرید. برای استعلام آخرین قیمت لوله و اتصالات، عایقهای الاستومریک و دریافت مشاوره تخصصی تاسیسات، میتوانید به وبسایت بهین فلکس به نشانی behinflex.com مراجعه فرمایید تا کارشناسان این مجموعه شما را در انتخاب دقیقترین تجهیزات یاری کنند.
سوالات متداول (FAQ)
۱. آیا اتصالات کوپلی را میتوان دوباره باز و استفاده کرد؟
بله، یکی از مزایای اصلی اتصالات کوپلی قابلیت باز کردن مهره و تعویض لوله یا قطعه است؛ اما پیشنهاد میشود در صورت باز کردن، اورینگهای لاستیکی آن تعویض شوند.
۲. برای سیستم گرمایش از کف، اتصال پرسی بهتر است یا کوپلی؟
اتصال پرسی به دلیل عدم وجود مهرههای رزوهای، عدم خطر شل شدگی در اثر انبساط و انقباض مداوم و آببندی یکپارچه در کارهای توکار، برای سیستم گرمایش از کف گزینهای به مراتب ایمنتر است.
۳. آیا دستگاه پرس اتصالات پنجلایه برای همه برندها یکسان است؟
خیر، فکها و قالبهای پرس باید کاملاً با استاندارد سایز و برند لوله و اتصالات مطابقت داشته باشند. استفاده از قالب نامناسب باعث دفرمهشدن ناصحیح حلقه استیل و نشتی خواهد شد.
۴. علت نشتی لوله پنجلایه از محل اتصال چیست؟
علل اصلی شامل: عدم استفاده از کالیبراتور و جابهجا شدن یا پارگی اورینگ هنگام ورود لوله، فشردن ناکافی مهره در روش کوپلی، استفاده از دستگاه پرس کالیبره نشده و یا نوسانات شدید حرارتی بدون عایقکاری مناسب است.
۵. آیا اتصالات پرسی ارزانتری نسبت به کوپلی دارند؟
بله، به طور کلی قیمت قطعات اتصالات پرسی به دلیل مصرف کمتر آلیاژ برنج در ساختار آنها، بین ۱۰ تا ۲۰ درصد از اتصالات کوپلی همسایز خود ارزانتر است.
۶. نقش عایقکاری در طول عمر اتصالات لوله پنجلایه چیست؟
عایقکاری با محصولات الاستومریک (مانند محصولات بهین فلکس) جلوی شوکهای حرارتی ناگهانی، انقباض/انبساط شدید و کندانس آب روی لوله و اتصالات را میگیرد و بدین ترتیب عمر مفید سیستم آببندی را تا حد چشمگیری افزایش میدهد.
