لوله پنج‌لایه در مقایسه با لوله تک‌لایه
لوله پنج‌لایه در مقایسه با لوله تک‌لایه
بررسی فنی، مزایا، معایب و کاربردها
انتخاب لوله مناسب در تأسیسات مکانیکی ساختمان، مستقیماً بر دوام شبکه، کیفیت انتقال سیال، هزینه تعمیرات و عملکرد بلندمدت سیستم تأثیر می‌گذارد. در سال‌های اخیر، لوله پنج لایه به دلیل ساختار چندلایه و ترکیب مزایای فلز و پلیمر، در بسیاری از پروژه‌های ساختمانی جایگزین بخشی از لوله‌های تک‌لایه شده است.
بااین‌حال، این موضوع به معنی مناسب‌بودن لوله پنج لایه برای تمام پروژه‌ها نیست. نوع سیال، دما و فشار کاری، روش اجرا، شرایط محیطی، نوع اتصالات و بودجه پروژه باید پیش از انتخاب بررسی شوند. در این مقاله تفاوت‌های فنی این دو گروه را بررسی می‌کنیم تا مشخص شود در چه شرایطی لوله پنج لایه انتخاب منطقی‌تری است.
لوله پنج لایه چیست؟
لوله پنج لایه نوعی لوله کامپوزیتی است که از ترکیب مواد پلیمری و فلزی ساخته می‌شود. ساختار متداول آن شامل یک لایه پلیمر داخلی، لایه چسب، لایه آلومینیوم، لایه چسب و لایه پلیمر خارجی است.
در بسیاری از محصولات، لایه داخلی از پلی‌اتیلن مخصوص مانند PEX یا PE-RT ساخته می‌شود. لایه آلومینیومی نیز با ایجاد استحکام بیشتر و کاهش ضریب انبساط حرارتی، بخشی از نقاط ضعف لوله‌های پلیمری را جبران می‌کند.
یکی از ویژگی‌های مهم این ساختار، امکان ایجاد مانع مؤثر در برابر نفوذ اکسیژن است. این ویژگی در برخی کاربردهای تأسیساتی، به‌خصوص مدارهای بسته گرمایشی، اهمیت دارد.

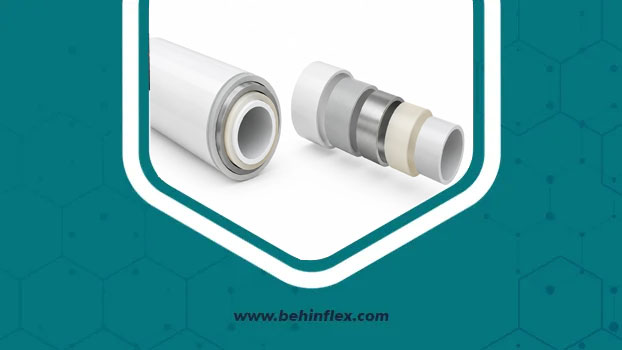

ساختار پنج لایه چگونه عمل می‌کند؟
هر لایه وظیفه مشخصی دارد:
- لایه داخلی پلیمری: در تماس با سیال قرار دارد و مقاومت شیمیایی و بهداشتی موردنیاز را فراهم می‌کند.
- لایه چسب داخلی: پلیمر و آلومینیوم را به یکدیگر متصل می‌کند.
- لایه آلومینیومی: به افزایش استحکام، کاهش انبساط حرارتی و حفظ شکل لوله کمک می‌کند.
- لایه چسب خارجی: اتصال آلومینیوم به پوسته بیرونی را برقرار می‌کند.
- لایه خارجی پلیمری: از ساختار داخلی در برابر عوامل محیطی و آسیب‌های اجرایی محافظت می‌کند.
این ترکیب باعث می‌شود لوله پنج لایه در واقع یک محصول کامپوزیتی باشد، نه صرفاً یک لوله پلاستیکی ضخیم‌تر.
لوله تک لایه چیست؟
لوله تک لایه از یک ماده اصلی تشکیل شده و برخلاف ساختار کامپوزیتی پنج لایه، فاقد لایه‌های مجزای فلزی و چسبی است. بسته به کاربرد، این لوله می‌تواند از مواد مختلفی مانند پلی‌اتیلن، پلی‌پروپیلن یا سایر پلیمرهای مهندسی ساخته شود.
سادگی ساختار یکی از مزیت‌های اصلی لوله تک‌لایه است. تعداد کمتر لایه‌ها می‌تواند فرآیند تولید را ساده‌تر کند و در برخی کاربردها قیمت تمام‌شده را کاهش دهد.
بااین‌حال، عملکرد هر لوله تک‌لایه کاملاً به جنس پلیمر، گرید مواد اولیه، ضخامت، استاندارد تولید و شرایط کاری بستگی دارد. بنابراین نمی‌توان تمام لوله‌های تک‌لایه را از نظر عملکرد در یک گروه واحد قرار داد.

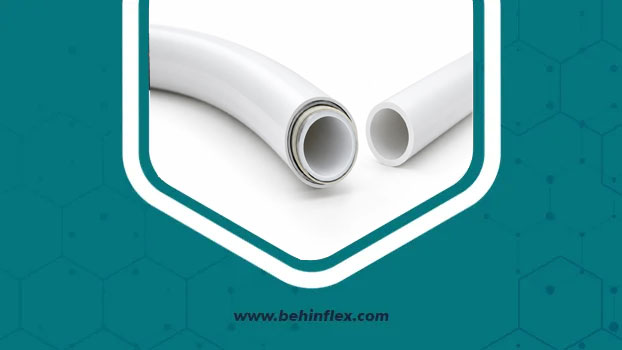

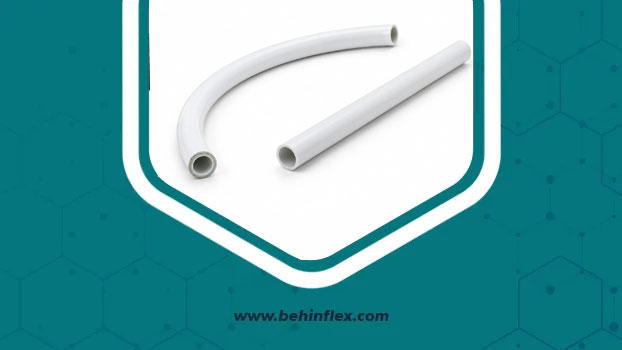

مقایسه لوله پنج لایه و تک لایه
| معیار | لوله پنج لایه | لوله تک لایه |
|---|---|---|
| ساختار | کامپوزیتی و چندلایه | یک ماده اصلی |
| لایه آلومینیومی | دارد | ندارد |
| انبساط حرارتی | معمولاً کمتر | وابسته به جنس پلیمر و بیشتر |
| حفظ شکل پس از خم‌کاری | مناسب | وابسته به نوع لوله |
| مقاومت مکانیکی | بالا در ساختارهای استاندارد | وابسته به جنس و ضخامت |
| نفوذ اکسیژن | در ساختار دارای آلومینیوم بسیار محدودتر | وابسته به جنس پلیمر |
| وزن | نسبتاً سبک | معمولاً سبک |
| انعطاف‌پذیری | مناسب | بسته به جنس، از کم تا زیاد |
| اتصالات | نیازمند اتصالات مخصوص | بسته به نوع لوله |
| قیمت اولیه | معمولاً بالاتر | معمولاً پایین‌تر |
| کاربرد | آب، گرمایش، تأسیسات تخصصی | کاربردهای متنوع ساختمانی و صنعتی |
| حساسیت به کیفیت اجرا | متوسط تا بالا | وابسته به روش اتصال |
نکته مهم این است که «پنج لایه بودن» به‌تنهایی تضمین‌کننده کیفیت نیست. کیفیت مواد اولیه، ضخامت آلومینیوم، نوع جوش لایه آلومینیومی، کیفیت چسب، استاندارد تولید و کنترل کیفی کارخانه همگی در عملکرد نهایی مؤثر هستند.
مهم‌ترین مزایای لوله پنج لایه
کاهش انبساط حرارتی
پلیمرها معمولاً در اثر افزایش دما منبسط می‌شوند. وجود لایه آلومینیومی در لوله پنج لایه به محدودکردن این تغییرات ابعادی کمک می‌کند.
این ویژگی در سیستم‌های گرمایشی اهمیت بیشتری دارد؛ زیرا تغییرات مکرر دما می‌تواند در لوله‌های پلیمری معمولی باعث تغییر طول و ایجاد تنش شود.
پایداری ابعادی بهتر
لوله پنج لایه پس از شکل‌دهی و خم‌کاری، در صورت اجرای صحیح می‌تواند فرم خود را بهتر حفظ کند. این ویژگی در مسیرهای تأسیساتی که نیاز به خم‌های دقیق دارند، مزیت محسوب می‌شود.
پایداری ابعادی همچنین می‌تواند به اجرای منظم‌تر شبکه و کاهش تعداد اتصالات غیرضروری کمک کند.
کاهش نفوذ اکسیژن
لایه آلومینیومی در ساختار مناسب می‌تواند به‌عنوان مانع نفوذ عمل کند. در سیستم‌های گرمایشی بسته، کنترل ورود اکسیژن می‌تواند به کاهش شرایط مساعد برای خوردگی برخی اجزای فلزی سیستم کمک کند.
البته عملکرد واقعی باید بر اساس مشخصات فنی و استاندارد همان محصول بررسی شود و نباید صرفاً بر اساس عنوان «پنج لایه» قضاوت کرد.
مقاومت مناسب در برابر خوردگی
برخلاف لوله‌های فلزی سنتی، بخش‌های پلیمری لوله پنج لایه مستعد زنگ‌زدگی به معنای رایج در لوله‌های فولادی نیستند. این ویژگی یکی از دلایل استفاده گسترده از محصولات پلیمری و کامپوزیتی در تأسیسات آب و گرمایش است.
مزایای لوله تک لایه
با وجود مزایای لوله پنج لایه، لوله‌های تک‌لایه همچنان در بسیاری از پروژه‌ها کاربرد دارند.
قیمت اولیه پایین‌تر
ساختار ساده‌تر می‌تواند باعث شود برخی محصولات تک‌لایه از نظر قیمت خرید، اقتصادی‌تر باشند. در پروژه‌های بزرگ، تفاوت قیمت واحد ممکن است روی هزینه اولیه کل تأثیر قابل‌توجهی داشته باشد.
سادگی ساختار
وقتی محصول تنها از یک ماده اصلی تشکیل شده است، نگرانی درباره کیفیت اتصال بین لایه‌های مختلف وجود ندارد. البته این موضوع کیفیت خود ماده اولیه و فرآیند تولید را بی‌اهمیت نمی‌کند.
تنوع کاربرد
لوله‌های تک‌لایه در طیف وسیعی از کاربردهای آب، فاضلاب، آبیاری، تأسیسات ساختمانی و صنعتی تولید می‌شوند. انتخاب نوع مناسب باید بر اساس استاندارد و شرایط کاری صورت گیرد.
کدام لوله برای گرمایش مناسب‌تر است؟
برای سیستم‌های گرمایشی، باید علاوه بر فشار، دمای کاری و تغییرات دمایی را نیز بررسی کرد.
لوله پنج لایه به دلیل ساختار کامپوزیتی و وجود آلومینیوم، در بسیاری از کاربردهای آب گرم و سیستم‌های گرمایشی گزینه‌ای مناسب محسوب می‌شود. ضریب انبساط حرارتی پایین‌تر نسبت به بسیاری از لوله‌های پلیمری، یکی از دلایل این انتخاب است.
اما نمی‌توان یک لوله را صرفاً به دلیل پنج‌لایه بودن برای هر سیستم گرمایشی مناسب دانست. مشخصات تولیدکننده درباره دمای مجاز، فشار کاری، کلاس کاربرد و استاندارد محصول باید ملاک تصمیم قرار گیرد.
لوله پنج لایه در گرمایش از کف
در سیستم گرمایش از کف، لوله در معرض سیکل‌های حرارتی قرار می‌گیرد و کیفیت آن اهمیت زیادی دارد. در این کاربرد، انعطاف‌پذیری، مقاومت دمایی، پایداری طولی و مقاومت در برابر نفوذ اکسیژن از معیارهای مهم هستند.
انتخاب لوله مناسب باید همراه با طراحی صحیح مدارها، رعایت شعاع خم، استفاده از اتصالات استاندارد و اجرای صحیح کلکتور انجام شود.
همچنین در سیستم گرمایش از کف، عایق‌کاری مناسب کف و لوله‌ها در محل‌های لازم می‌تواند به کاهش اتلاف حرارت کمک کند. برای بررسی محصولات عایق الاستومریک و سایر ملزومات تأسیسات، مراجعه به دسته‌بندی‌های تخصصی فروشگاه بهین فلکس می‌تواند نقطه شروع مناسبی برای بررسی گزینه‌ها باشد.
لوله پنج لایه یا تک لایه؛ کدام ارزان‌تر است؟
در نگاه اول، بسیاری از لوله‌های تک‌لایه قیمت خرید پایین‌تری دارند. اما قیمت اولیه تنها یکی از اجزای هزینه واقعی پروژه است.
هزینه اتصالات، نیروی اجرایی، ابزار نصب، پرت مصالح، تعمیرات احتمالی و طول عمر مورد انتظار نیز باید در محاسبه لحاظ شوند. بنابراین بهتر است به جای مقایسه صرف قیمت هر متر، هزینه کل چرخه عمر سیستم بررسی شود.
در پروژه‌هایی که دوام، کنترل انبساط و پایداری سیستم اهمیت بیشتری دارد، پرداخت هزینه اولیه بالاتر برای محصول مناسب ممکن است از نظر اقتصادی منطقی باشد.
راهنمای خرید لوله پنج لایه
پیش از خرید، مشخصات فنی محصول را با نیاز پروژه تطبیق دهید. مهم‌ترین موارد عبارت‌اند از:
- استاندارد تولید و گواهی‌های محصول
- جنس لایه داخلی و خارجی
- نوع پلیمر مورد استفاده
- ضخامت لایه آلومینیومی
- روش اتصال لایه آلومینیوم
- فشار کاری مجاز
- دمای کاری مجاز
- قطر اسمی و ضخامت دیواره
- شعاع خم مجاز
- نوع اتصالات سازگار
- کاربرد توصیه‌شده توسط سازنده
- شرایط گارانتی و خدمات پس از فروش
تفاوت لوله پنج لایه با کیفیت و نمونه ضعیف
دو محصول ممکن است روی کاغذ هر دو «پنج لایه» باشند، اما عملکردشان یکسان نباشد.
در محصول باکیفیت، اتصال بین لایه‌ها باید یکنواخت و پایدار باشد. کیفیت آلومینیوم، چسب، پلیمر و فرآیند تولید نیز باید تحت کنترل باشد.
به همین دلیل، خرید از تأمین‌کننده معتبر و دریافت مشخصات فنی محصول اهمیت زیادی دارد. قیمت بسیار پایین یک محصول بدون شناسنامه فنی می‌تواند در بلندمدت هزینه بیشتری ایجاد کند.
عایق‌کاری لوله پنج لایه چرا اهمیت دارد؟
حتی لوله باکیفیت نیز بدون طراحی و عایق‌کاری مناسب، ممکن است بخشی از انرژی حرارتی خود را در مسیر انتقال از دست بدهد.
در خطوط آب گرم، گرمایش و تأسیسات مکانیکی، انتخاب عایق مناسب به کاهش انتقال حرارت ناخواسته، کنترل دمای سطح و کاهش اتلاف انرژی کمک می‌کند.
عایق‌های الاستومریک به دلیل ساختار سلول بسته، انعطاف‌پذیری و مقاومت مناسب در برابر رطوبت، در بسیاری از پروژه‌های تأسیساتی مورد استفاده قرار می‌گیرند. برای مشاهده گزینه‌های عایق‌کاری و بررسی قیمت، می‌توان به بخش فروشگاه behinflex مراجعه کرد.
چک‌لیست انتخاب بین لوله پنج لایه و تک لایه
پیش از تصمیم‌گیری، به این پرسش‌ها پاسخ دهید:
-
سیال داخل لوله چیست؟
-
حداکثر دمای کاری چقدر است؟
-
فشار کاری سیستم چقدر است؟
-
آیا تغییرات دمایی مکرر وجود دارد؟
-
آیا کنترل انبساط حرارتی اهمیت دارد؟
-
لوله در داخل ساختمان یا فضای بیرونی نصب می‌شود؟
-
نوع اتصال مورد استفاده چیست؟
-
آیا استاندارد مشخصی برای پروژه تعریف شده است؟
-
آیا محصول دارای مشخصات فنی معتبر است؟
-
آیا برای لوله، عایق حرارتی موردنیاز است؟
اگر پاسخ چند مورد از این پرسش‌ها نشان‌دهنده نیاز به پایداری ابعادی، تحمل سیکل حرارتی و کنترل نفوذ اکسیژن باشد، لوله پنج لایه می‌تواند گزینه مناسب‌تری باشد.
اشتباهات رایج در خرید لوله پنج لایه
یکی از اشتباهات متداول، مقایسه محصولات فقط بر اساس تعداد لایه‌هاست. تعداد لایه‌ها به‌تنهایی اطلاعات کاملی درباره کیفیت ارائه نمی‌دهد.
اشتباه دیگر، نادیده گرفتن اتصالات است. حتی لوله‌ای با کیفیت بالا در صورت استفاده از اتصالات نامناسب یا اجرای نادرست می‌تواند دچار نشتی یا افت عملکرد شود.
همچنین نباید مشخصات یک برند را به تمام محصولات پنج لایه تعمیم داد. همیشه دیتاشیت و محدوده عملکرد محصول مشخص باید بررسی شود.
جمع‌بندی؛ لوله پنج لایه بهتر است یا تک لایه؟
پاسخ به این سؤال به کاربرد پروژه بستگی دارد. لوله پنج لایه به دلیل ساختار کامپوزیتی، لایه آلومینیومی، پایداری ابعادی مناسب، انبساط حرارتی کنترل‌شده و مقاومت مناسب در برابر نفوذ اکسیژن، برای بسیاری از کاربردهای آب گرم و تأسیسات گرمایشی گزینه‌ای قابل‌اتکا است.
در مقابل، لوله تک‌لایه به دلیل ساختار ساده، تنوع بالا و قیمت اولیه رقابتی، همچنان برای بسیاری از کاربردها انتخاب مناسبی است؛ به شرط آنکه جنس، استاندارد و مشخصات فنی آن با شرایط پروژه مطابقت داشته باشد.
بنابراین معیار درست انتخاب، «پنج لایه بودن» یا «ارزان‌تر بودن» نیست؛ بلکه باید نوع سیال، دما، فشار، شرایط نصب، استاندارد، اتصالات و طول عمر مورد انتظار هم‌زمان بررسی شوند.
اگر برای اجرای پروژه به لوله، عایق الاستومریک یا سایر تجهیزات تأسیساتی نیاز دارید، بهین فلکس (behinflex) می‌تواند به‌عنوان یک مرجع تخصصی در حوزه عایق‌های الاستومریک و محصولات مرتبط، برای بررسی گزینه‌ها و استعلام قیمت مورد استفاده قرار گیرد. برای مشاهده محصولات و قیمت‌های به‌روز، به بخش فروشگاه سایت behinflex.com مراجعه کنید و در صورت نیاز، مشخصات پروژه را برای دریافت مشاوره تخصصی ارائه دهید.
سوالات متداول
۱. لوله پنج لایه چیست؟
لوله پنج لایه یک لوله کامپوزیتی متشکل از دو لایه پلیمر، دو لایه چسب و یک لایه آلومینیوم است که برای افزایش پایداری، استحکام و کنترل انبساط حرارتی طراحی شده است.
۲. آیا لوله پنج لایه بهتر از لوله تک لایه است؟
به‌صورت مطلق نمی‌توان گفت. برای سیستم‌هایی که پایداری حرارتی و ابعادی اهمیت دارد، پنج لایه می‌تواند مزیت داشته باشد؛ اما برای هر کاربرد باید مشخصات فنی محصول و شرایط کاری بررسی شود.
۳. آیا لوله پنج لایه برای گرمایش از کف مناسب است؟
بله، برخی لوله‌های پنج لایه برای کاربردهای گرمایشی و گرمایش از کف طراحی شده‌اند؛ اما باید دما، فشار، استاندارد و مشخصات اعلام‌شده توسط سازنده بررسی شود.
۴. مهم‌ترین مزیت لایه آلومینیوم چیست؟
لایه آلومینیوم به کاهش انبساط حرارتی، افزایش پایداری ابعادی و ایجاد مانع در برابر نفوذ گازها کمک می‌کند.
۵. آیا لوله پنج لایه نیاز به عایق دارد؟
بسته به کاربرد و محل نصب، ممکن است نیاز به عایق‌کاری وجود داشته باشد. در خطوط آب گرم و گرمایش، عایق مناسب می‌تواند اتلاف حرارتی و انتقال ناخواسته گرما را کاهش دهد.
۶. هنگام خرید لوله پنج لایه به چه چیزی توجه کنیم؟
استاندارد، جنس پلیمر، ضخامت و کیفیت لایه آلومینیوم، فشار و دمای کاری، نوع اتصال، برند سازنده و سازگاری با کاربرد پروژه از مهم‌ترین معیارهای خرید هستند.
