مراحل اجرای گرمایش از کف
مراحل اجرای گرمایش از کف (آموزش کامل اجرای اصولی گرمایش از کف + نکات عایقکاری)
گرمایش از کف یکی از بهینهترین روشهای گرمایش کمدما (Low Temperature Heating) در ساختمانهای مسکونی و اداری است که با توزیع یکنواخت دما، آسایش حرارتی بالا و کاهش دمای آب رفت، میتواند مصرف انرژی را مدیریت کند.
اما عملکرد واقعی این سیستم، بیش از هر چیز به مراحل اجرای گرمایش از کف، کیفیت زیرسازی، عایقکاری، تست فشار و تنظیمات بهرهبرداری وابسته است. اگر اجرا استاندارد نباشد، نتیجه میتواند افت راندمان، دیرگرمشدن، عدم یکنواختی دما یا حتی آسیب به کفسازی باشد.
اجرای گرمایش از کف شامل طراحی بار حرارتی و نقشه مدارها، آمادهسازی زیرسازی، نصب عایق حرارتی و نوار کناری، جانمایی کلکتور، لولهکشی مدارها با فواصل استاندارد، اجرای تست فشار و آببندی، بتنریزی/ملات پوششی با رعایت کاور مناسب، عملآوری، راهاندازی تدریجی و بالانس دبی مدارهاست. رعایت عایقکاری و تست قبل از پوشاندن لولهها، مهمترین عامل جلوگیری از اتلاف انرژی و خطای اجرایی است.
گرمایش از کف چیست و چرا اجرای مرحلهای اهمیت دارد؟
گرمایش از کف (Hydronic Radiant Floor Heating) با گردش آب گرم در لولهها، کف را به یک سطح تابشی تبدیل میکند. چون دمای آب معمولاً پایینتر از رادیاتور است، کوچکترین خطا در اجرا (مثل عایق نامناسب یا هواگیری ناقص) میتواند راندمان کل سیستم را کاهش دهد.
مزیت مهم این سیستم زمانی محقق میشود که:
- اتلاف حرارت به پایین با عایق مناسب کنترل شود.
- مدارها درست طراحی شوند تا افت فشار و اختلاف دمای رفتوبرگشت منطقی باشد.
- کنترلها و بالانس درست انجام شود تا هر فضا همان مقدار گرما را بگیرد.
مراحل اجرای گرمایش از کف (گامبهگام)
1) طراحی و محاسبات اولیه (مرحله مهندسی)
قبل از هر اجرا، باید طراحی انجام شود؛ اجرای بدون طراحی یعنی ریسک دوبارهکاری.
موارد کلیدی طراحی:
- محاسبه بار حرارتی فضاها (بر اساس متراژ، اقلیم، پنجرهها، عایق ساختمان)
- تعیین دمای آب رفت/برگشت و نوع منبع حرارتی (پکیج، موتورخانه، هیتپمپ)
- انتخاب گام لولهگذاری (مثلاً 10، 15 یا 20 سانتیمتر) بر اساس نیاز گرمایی
- تعیین طول هر مدار و تعداد مدارها (برای کنترل افت فشار)
- جانمایی کلکتور و مسیرهای رفتوبرگشت
- انتخاب نوع کفپوش و محدودیتهای دمایی آن (پارکت/لمینت حساستر است)
نکته فنی: طراحی درست معمولاً مدارهای کوتاهتر و متوازنتر میدهد؛ این یعنی بالانس سادهتر و اختلاف دمای سطح کف یکنواختتر.
2) آمادهسازی زیرسازی کف
زیرسازی ضعیف، دشمن سیستمهای تاسیساتی توکار است.
چکهای اجرایی:
- سطح باید تمیز، خشک، بدون نخاله و تیزههای مصالح باشد.
- ناهمواریهای زیاد باید تراز شود.
- اگر رطوبت یا نم وجود دارد، باید آببندی/عایق رطوبتی (متناسب با پروژه) در نظر گرفته شود.

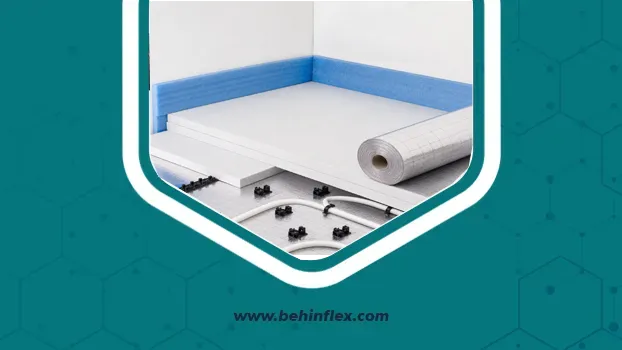

3) اجرای عایق حرارتی کف (مهمترین مرحله برای کاهش اتلاف انرژی)
هدف عایق حرارتی: جلوگیری از فرار گرما به پایین و افزایش سرعت پاسخ سیستم.
اجزای رایج این مرحله:
- لایه عایق حرارتی کف (بسته به دیتیل پروژه)
- نوار عایق پیرامونی (Edge Strip) دور تا دور دیوارها برای جذب انبساط حرارتی و جلوگیری از پل حرارتی
- در صورت نیاز، لایه جداکننده/فویل یا لایه محافظ برای نصب بهتر
اگر عایق کف ضعیف باشد:
- بخشی از انرژی به سقف طبقه زیرین یا زمین منتقل میشود.
- دمای آب باید بالاتر برود و این یعنی مصرف بیشتر و فشار به منبع حرارتی.

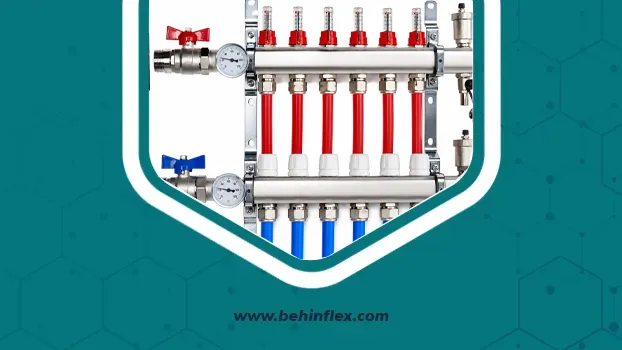

4) نصب کلکتور و تجهیزات کنترلی
کلکتور قلب توزیع مدارهاست.
استانداردهای رایج:
- نصب کلکتور در ارتفاع مناسب و دسترسیپذیر
- پیشبینی شیرهای قطع و وصل، فلومتر، شیر تنظیم (بالانس) و هواگیر
- در صورت نیاز: شیر ترموستاتیک/میکسینگ یونیت برای کنترل دمای آب ورودی به کف
- جانمایی محل ترموستاتها و مسیر لولههای رفت/برگشت به کلکتور

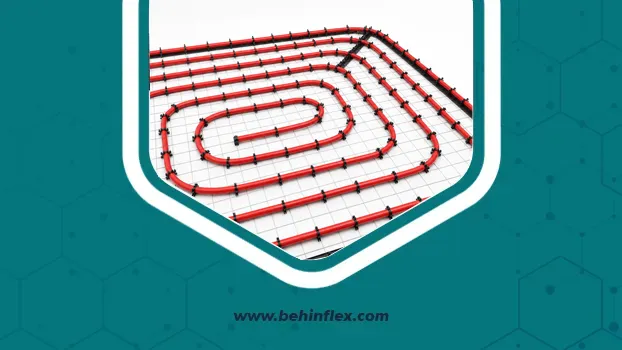

5) لولهکشی مدارهای گرمایش از کف
در این مرحله، کیفیت نصب تعیین میکند کف شما یکنواخت گرم میشود یا لکهای.
نکات اجرایی مهم:
- اجرای الگوهای رایج مانند حلزونی (Spiral) برای یکنواختی بهتر
- رعایت فاصله لولهها (گام) طبق طراحی
- رعایت حداقل شعاع خمش لوله و جلوگیری از شکستگی
- تثبیت لولهها با بست/ریل مناسب برای جلوگیری از شناوری در بتن
- تفکیک مدارها برای فضاهای مختلف (مثلاً پذیرایی، اتاقها، سرویسها)
هشدار اجرایی: طول بیش از حد یک مدار میتواند افت فشار را بالا ببرد و دبی کم شود؛ نتیجه: آن مدار سردتر میماند.
6) تست فشار (قبل از پوشاندن لولهها)
این مرحله نباید حذف شود؛ چون بعد از بتنریزی، رفع نشتی بسیار پرهزینه است.
استانداردهای کنترل:
- تست با فشار مشخص (طبق دستورالعمل تولیدکننده/استاندارد پروژه)
- نگه داشتن فشار برای مدت زمان کافی و ثبت افت احتمالی
- بررسی اتصالات کلکتور و نقاط حساس
نکته: در بسیاری از پروژهها، لولهها هنگام بتنریزی زیر فشار نگه داشته میشوند تا اگر مشکلی پیش آمد سریع مشخص شود.
7) اجرای ملات پوششی/بتن روی لولهها (Screed)
هدف این لایه:
- انتقال یکنواخت گرما
- حفاظت مکانیکی از لولهها
- ایجاد بستر مناسب برای کفپوش
نکات کلیدی:
- رعایت کاور مناسب روی لولهها (ضخامت پوشش طبق دیتیل اجرایی)
- جلوگیری از ایجاد حفره و کرموشدگی
- رعایت درزهای انبساطی در فضاهای بزرگ یا طبق نقشه
- تراز نهایی برای اجرای کفپوش
8) عملآوری و خشک شدن استاندارد
راهاندازی زودهنگام میتواند باعث ترک خوردن ملات یا آسیب به کفپوش شود.
اصول رایج:
- زمان کافی برای کیورینگ/خشکشدن در نظر بگیرید.
- از شوک حرارتی پرهیز کنید.
9) راهاندازی تدریجی (Commissioning) و بالانس مدارها
راهاندازی باید مرحلهای باشد تا تنش حرارتی به سازه و کفپوش وارد نشود.
چکلیست راهاندازی:
- هواگیری کامل مدارها
- تنظیم دبی هر مدار از روی فلومتر/شیر بالانس
- تنظیم دمای آب رفت مناسب با نوع کفپوش
- تنظیم ترموستاتها و کنترل ناحیهای (Zone Control)
چکلیست اجرایی مراحل گرمایش از کف (برای کارفرما و مجری)
- [ ] محاسبه بار حرارتی و نقشه مدارها تهیه شده است
- [ ] زیرسازی تمیز، خشک و تراز است
- [ ] عایق حرارتی کف + نوار پیرامونی اجرا شده است
- [ ] کلکتور در محل دسترسپذیر نصب شده است
- [ ] لولهکشی طبق گام و الگوی طراحی انجام شده است
- [ ] لولهها محکم مهار شدهاند (شناوری ندارند)
- [ ] تست فشار انجام و ثبت شده است
- [ ] ملات پوششی با ضخامت و تراز صحیح اجرا شده است
- [ ] زمان عملآوری رعایت شده است
- [ ] راهاندازی تدریجی + بالانس مدارها انجام شده است
جدول مقایسهای: خطاهای رایج اجرا و اثر آنها روی عملکرد گرمایش از کف
| خطای رایج در اجرا | نتیجه مستقیم | اثر بلندمدت |
|---|---|---|
| حذف/ضعف عایق حرارتی کف | اتلاف حرارت به پایین | مصرف انرژی بالاتر، دیرگرمشدن |
| مدارهای خیلی بلند | افت فشار زیاد، دبی کم | عدم یکنواختی دما، سردی برخی فضاها |
| تست فشار انجام نشود | نشتی پنهان | تخریب کف برای تعمیر |
| مهار ضعیف لولهها | جابهجایی در بتنریزی | کاهش پوشش استاندارد، ریسک آسیب |
| راهاندازی ناگهانی با دمای بالا | شوک حرارتی به ملات/کفپوش | ترک، تاب برداشتن کفپوشهای حساس |
| بالانس نبودن مدارها | گرمایش نامتعادل | نارضایتی کاربر و تنظیمات دائمی |
راهنمای انتخاب و خرید عایق برای گرمایش از کف (نقش عایق الاستومری)
در سیستم گرمایش از کف، «عایقکاری درست» فقط یک گزینه نیست؛ بخشی از طراحی انرژی است. شما معمولاً با دو حوزه عایقکاری روبهرو هستید:
- عایق زیر کف برای کاهش انتقال حرارت به پایین
- عایقکاری لولهها و اجزای تاسیساتی جانبی (مثل مسیرهای رفتوبرگشت، کلکتور، رایزرها یا بخشهایی که از فضای سرد عبور میکنند) برای جلوگیری از اتلاف و شبنم/میعان در شرایط خاص
برای انتخاب دقیق، باید این موارد را بررسی کنید:
- دمای کاری سیستم و شرایط محیطی
- محل عبور لولهها (داخل دیوار، سقف کاذب، پارکینگ، موتورخانه)
- نیاز به مقاومت در برابر رطوبت، بخار آب و دوام مکانیکی
- استاندارد نصب و چسب/درزگیری صحیح
اگر قصد دارید عایقکاری تاسیسات مرتبط با پروژه گرمایش از کف را اصولی انجام دهید، behinflex (بهین فلکس) بهعنوان مرجع تخصصی عایقهای الاستومری و ملزومات نصب، میتواند برای مشاوره فنی، انتخاب محصول و استعلام قیمت کمک کند.
برای مشاهده مدلها و قیمتها به بخش فروشگاه در behinflex.com مراجعه کنید.
نکات حرفهای برای افزایش راندمان گرمایش از کف
- کنترل ناحیهای (Zoning): هر فضا ترموستات خودش را داشته باشد تا مصرف واقعی کاهش یابد.
- دمای آب رفت را پایین نگه دارید (تا حدی که آسایش حفظ شود). این کار راندمان پکیج چگالشی/هیتپمپ را بالا میبرد.
- از کفپوش مناسب استفاده کنید: مصالح با مقاومت حرارتی کمتر، انتقال گرما را بهتر میکنند.
- بالانس دبی مدارها را جدی بگیرید؛ این مرحله تفاوت بین «سیستم خوب» و «سیستم عالی» است.
جمعبندی
مراحل اجرای گرمایش از کف از طراحی بار حرارتی و نقشه مدارها شروع میشود و با عایقکاری استاندارد، نصب کلکتور، لولهگذاری اصولی، تست فشار، بتنریزی صحیح و در نهایت راهاندازی تدریجی و بالانس مدارها تکمیل میگردد. بیشترین خطاهای پروژهها معمولاً در حذف تست یا عایقکاری ضعیف رخ میدهد که مستقیماً مصرف انرژی و کیفیت گرمایش را تحتتأثیر قرار میدهد.
برای انتخاب عایقهای الاستومری و دریافت مشاوره تخصصی پروژههای تاسیساتی، بهین فلکس (behinflex) را بهعنوان مرجع تخصصی بررسی کنید و برای استعلام قیمت و خرید به behinflex.com (بخش فروشگاه) سر بزنید.
سوالات متداول (FAQ)
1) مهمترین مرحله در اجرای گرمایش از کف چیست؟
عایقکاری حرارتی کف و تست فشار قبل از پوشاندن لولهها؛ این دو مرحله بیشترین اثر را روی راندمان و جلوگیری از خرابی دارند.
2) آیا میتوان بدون طراحی، گرمایش از کف اجرا کرد؟
توصیه نمیشود. بدون محاسبه بار و طول مدارها، ریسک افت فشار، عدم یکنواختی گرما و مصرف بالا زیاد است.
3) چرا تست فشار قبل از بتنریزی ضروری است؟
چون نشتیهای کوچک بعد از بتنریزی پنهان میمانند و تعمیر آنها معمولاً نیازمند تخریب کف است.
4) الگوی حلزونی بهتر است یا رفتوبرگشتی؟
در اغلب فضاها حلزونی یکنواختی دمایی بهتری میدهد، چون لوله رفت و برگشت کنار هم قرار میگیرند.
5) چه زمانی میتوان سیستم را بعد از اجرا روشن کرد؟
بعد از خشکشدن و عملآوری ملات و سپس با راهاندازی تدریجی (افزایش آرام دما) طبق دستورالعمل اجرایی.
6) عایق الاستومری در پروژه گرمایش از کف کجا کاربرد دارد؟
بیشتر برای عایقکاری لولهها و اجزای تاسیساتی جانبی (مسیرهای عبوری، رایزرها، کلکتور، فضاهای سرد) جهت کاهش اتلاف و افزایش دوام سیستم استفاده میشود.
