زیرسازی مناسب برای گرمایش از کف؛ راهنمای گام‌به‌گام و اصول مهندسی عایق‌کاری

سیستم‌های گرمایش تابشی یا همان گرمایش از کف، به عنوان یکی از پیشرفته‌ترین و کارآمدترین سیستم‌های توزیع حرارت در ساختمان‌های نوین شناخته می‌شوند. این سیستم‌ها به دلیل کارکرد در دمای پایین و ایجاد پروفیل دمایی ایده‌آل در ارتفاع اتاق، آسایش حرارتی فوق‌العاده‌ای را فراهم می‌کنند.

با این حال، راندمان مکانیکی و طول عمر این سیستم‌ها تا حد زیادی به کیفیت زیرسازی مناسب برای گرمایش از کف بستگی دارد. اگر بستر لوله‌ها به درستی آماده‌سازی و عایق‌کاری نشود، بخش عمده‌ای از انرژی حرارتی تولیدی به جای انتقال به فضای داخلی، به فونداسیون یا طبقات زیرین منتقل شده و بازدهی سیستم به شدت افت خواهد کرد.

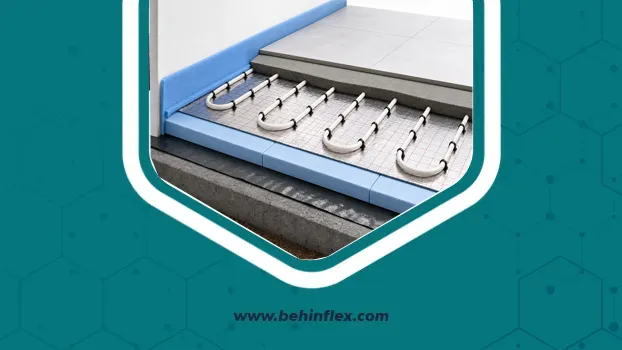

زیرسازی مناسب برای گرمایش از کف شامل پنج مرحله کلیدی است: ترازسازی بستر سازه‌ای، اجرای لایه سد بخار (DPM)، نصب نوار پیرامونی جهت مهار انبساط حرارتی، اجرای عایق حرارتی با مقاومت فشاری بالا (مانند XPS یا الاستومریک) و نصب فویل بازتابی. این فرآیند مانع هدایت حرارت به سمت پایین، از بین رفتن پل‌های حرارتی در دیوارها و ترک‌خوردگی ملات پوششی (Screed) شده و بازدهی حرارتی کل سیستم را تا ۳۰ درصد افزایش می‌دهد.

چرا زیرسازی در سیستم گرمایش از کف حیاتی است؟

سیستم گرمایش از کف بر اساس قانون انتقال حرارت هدایتی و تابشی کار می‌کند. طبق قوانین فیزیک، حرارت همواره به سمت دمای پایین‌تر جریان می‌یابد. بدون وجود یک لایه زیرسازی و عایق‌کاری مهندسی‌شده، کف بتنی ساختمان مانند یک هیت‌سینک (Heat Sink) بزرگ عمل کرده و انرژی حرارتی لوله‌ها را به سمت پایین هدایت می‌کند.

علاوه بر جنبه‌های ترمودینامیکی، زیرسازی ضعیف پیامدهای مکانیکی سنگینی دارد:

• نشست غیریکنواخت ملات بتنی (Screed): موجب وارد شدن فشار برشی به لوله‌ها و نشتی احتمالی می‌شود.
• ایجاد پل‌های حرارتی (Thermal Bridging): هدررفت انرژی از طریق دیوارهای جانبی را به دنبال دارد.
• ترک‌خوردگی کف‌پوش نهایی: ناشی از نبود فضای کافی برای انبساط و انقباض بتن در اثر تغییرات دما است.
•

اصول مهندسی و فرمول‌های محاسباتی زیرسازی

در تحلیل حرارتی زیرسازی، مقاومت حرارتی ($R$-value) لایه عایق تعیین‌کننده است. مقاومت حرارتی یک ماده از رابطه زیر به دست می‌آید:

R=dλR = \frac{d}{\lambda}R=λd​

در این رابطه:

• $R$ مقاومت حرارتی بر حسب (m2⋅K)/W(m^2\cdot K)/W(m2⋅K)/W
• $d$ ضخامت لایه عایق بر حسب متر ($m$)
• $\lambda$ ضریب هدایت حرارتی ماده بر حسب $W/(m\cdot K)$

طبق استاندارد بین‌المللی BS EN 1264، حداقل مقاومت حرارتی لایه عایق در شرایط مختلف به شرح زیر تعیین می‌شود:

Rmin≥1.25(برای سقف بین طبقات گرم)R_{\text{min}} \ge 1.25 \quad (\text{برای سقف بین طبقات گرم})Rmin​≥1.25(برای سقف بین طبقات گرم)

Rmin≥2.00(برای کف‌های مجاور خاک یا فضاهای باز)R_{\text{min}} \ge 2.00 \quad (\text{برای کف‌های مجاور خاک یا فضاهای باز})Rmin​≥2.00(برای کف‌های مجاور خاک یا فضاهای باز)

شار حرارتی هدایت‌شده به سمت پایین (qdownq_{\text{down}}qdown​) نیز با فرمول زیر محاسبه می‌شود که نشان می‌دهد هرچه مقاومت حرارتی زیرسازی بالاتر باشد، اتلاف انرژی کمتر خواهد بود:

qdown=ΔTRq_{\text{down}} = \frac{\Delta T}{R}qdown​=RΔT​

مراحل گام‌به‌گام اجرای زیرسازی مناسب برای گرمایش از کف

برای دستیابی به حداکثر کارایی حرارتی و دوام سازه‌ای، فرآیند زیرسازی باید با دقت و به ترتیب مراحل زیر اجرا شود:

۱. ترازسازی و پاک‌سازی کامل کف سازه (Subfloor Preparation)

در اولین گام، بستر بتنی اولیه (سقف سازه‌ای یا بتن مگر) باید از هرگونه ناهمواری شدید، نخاله‌های ساختمانی، زوایای تیز و گرد و غبار پاک شود. ناهمواری بستر باعث ضخامت نامتقارن ملات بتنی روی لوله‌ها شده و توزیع دما در سطح اتاق را غیریکنواخت می‌کند. در صورت وجود پستی و بلندی، استفاده از ملات خودتراز شونده (Self-leveling Screed) الزامی است.

۲. اجرای لایه سد بخار یا عایق رطوبتی (Damp Proof Membrane)

رطوبت صعودی از خاک یا بتن مرطوب سازه، ضریب هدایت حرارتی عایق‌ها را به شدت افزایش داده و اثر آن‌ها را از بین می‌برد. برای جلوگیری از این پدیده، یک لایه پلی‌اتیلن با ضخامت حداقل ۲۰۰ میکرون روی سطح پهن می‌شود. لبه‌های این پوشش باید حداقل ۱۰ تا ۱۵ سانتی‌متر همپوشانی داشته و با چسب مخصوص آب‌بند شوند.

۳. نصب نوار پیرامونی (Perimeter Edge Insulation Strip)

نوار پیرامونی فومی با ضخامت ۸ تا ۱۰ میلی‌متر دور تا دور تمام دیوارهای اتاق، ستون‌ها و چهارچوب‌ها نصب می‌شود. این نوار دو وظیفه حیاتی دارد:

• جذب انبساط حرارتی: ملات بتنی روی لوله‌ها در اثر گرم شدن منبسط می‌شود. نوار پیرامونی به عنوان درز انبساطی عمل کرده و از ترک خوردن ملات و آسیب به دیوارها جلوگیری می‌کند.
• قطع پل حرارتی: از انتقال حرارت افقی ملات گرم به اسکلت بتنی و دیوارهای جانبی ساختمان ملوگیری می‌کند.

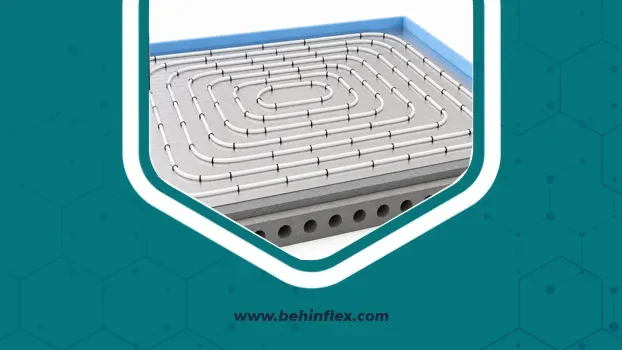

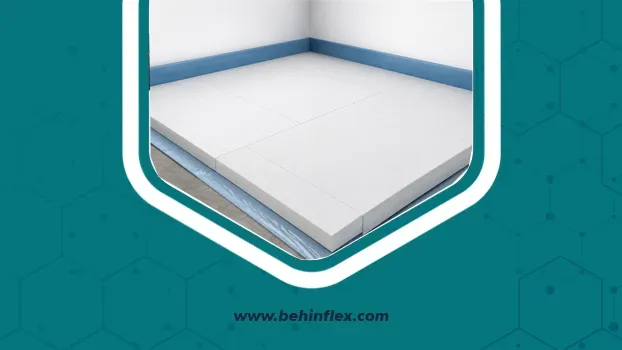

۴. نصب پنل یا لایه عایق حرارتی اصلی

این لایه قلب سیستم زیرسازی است. عایق حرارتی معمولاً از جنس پلی‌استایرن منبسط‌شده (EPS) با چگالی بالا، پلی‌استایرن اکسترودشده (XPS) یا ورق‌های الاستومریک پیشرفته است. ضخامت این عایق بسته به شرایط اقلیمی و موقعیت قرارگیری سقف، بین ۳ تا ۵ سانتی‌متر متغیر است. عایق‌ها باید کاملاً در کنار هم فیکس شده و هیچ‌گونه درز حرارتی بین آن‌ها وجود نداشته باشد.

۵. نصب فویل متالایز یا لایه بازتابی (Reflective Foil)

روی لایه عایق حرارتی، یک فویل آلومینیومی یا متالایز قرار می‌گیرد که وظیفه آن بازتابش (Radiation Reflection) پرتوهای حرارتی مادون قرمز به سمت بالا است. این لایه همچنین مجهز به خط‌کشی‌های شطرنجی (Grid) است که به تکنسین‌ها کمک می‌کند لوله‌ها را با فواصل (گام‌های) دقیق و استاندارد طبق نقشه مهندسی نصب کنند.

جدول مقایسه‌ای مصالح متداول در زیرسازی گرمایش از کف

انتخاب متریال مناسب برای زیرسازی به بودجه، محدودیت ارتفاع سقف و الزامات حرارتی بستگی دارد. جدول زیر متداول‌ترین مصالح مورد استفاده را مقایسه می‌کند:

چک‌لیست نظارت مهندسی بر زیرسازی گرمایش از کف (مخصوص ناظران و کارفرمایان)

قبل از اقدام به لوله‌گذاری و ریختن بتن، مهندس ناظر یا مجری پروژه باید موارد زیر را کنترل و تایید کند:

• [ ] کف سازه کاملاً تراز، بدون سنگ‌ریزه و اشیای تیز تمیز شده است.
• [ ] نوار پیرامونی در تمامی لبه‌های دیوار و ستون‌ها تا ارتفاعی بالاتر از سطح نهایی بتن نصب شده است.
• [ ] همپوشانی لایه‌های سد بخار (پلاستیک زیرسازی) رعایت شده و درزها با چسب عایق گردیده‌اند.
• [ ] صفحات عایق حرارتی کاملاً چفت و بدون فاصله در کنار هم قرار گرفته‌اند.
• [ ] شبکه خط‌کشی فویل بازتابی جهت رعایت فواصل دقیق لوله‌گذاری (گام‌های ۱۰، ۱۵ یا ۲۰ سانتی‌متر) آماده است.
• [ ] تمام لوله‌ها و داکت‌های عبوری برق و آب از زیر لایه عایق عبور داده شده‌اند تا تداوم حرارتی حفظ شود.

راهنمای خرید ملزومات زیرسازی و عایق‌کاری از بهین فلکس (behinflex)

عایق‌کاری حرارتی زیر سیستم گرمایش از کف و عایق‌کاری لوله‌های رفت و برگشت متصل به کلکتور، از کلیدی‌ترین بخش‌های کاهش اتلاف انرژی در تاسیسات ساختمان هستند. اگرچه صفحات پلی‌استایرن بیشترین سهم را در عایق‌کاری کف دارند، اما در نقاط حساسی مانند رایزرهای انتقال آب داغ، اتصالات ورودی به کلکتور و مسیرهایی که محدودیت شدید ارتفاع وجود دارد، استفاده از عایق‌های الاستومریک به دلیل مقاومت رطوبتی بسیار بالا ($\mu \ge 7000$) و ضریب انتقال حرارت فوق‌العاده پایین، بهترین گزینه فنی است.

مجموعه صنعتی بهین فلکس (behinflex)، به عنوان نماینده انحصاری و مرجع تخصصی فروش عایق‌های الاستومریک، انواع عایق‌های رولی و لوله‌ای با کیفیت بالا، چسب‌های مخصوص عایق‌کاری و نوارهای درزگیر الاستومری را برای پروژه‌های ساختمانی تامین می‌نماید. مهندسان و کارفرمایان محترم می‌توانند برای دریافت مشاوره‌های تخصصی در زمینه انتخاب متریال مناسب، متناسب با محاسبات اتلاف حرارت پروژه خود، با کارشناسان فنی ما در ارتباط باشند.

جهت بررسی مشخصات فنی محصولات، برآورد متریال مصرفی و استعلام قیمت به‌روز عایق‌های حرارتی به بخش فروشگاه در سایت behinflex.com مراجعه فرمایید.

جمع‌بندی

زیرسازی مناسب برای گرمایش از کف شالوده عملکرد بهینه، توزیع حرارت متعادل و دوام فیزیکی سیستم تاسیسات ساختمان است. هرگونه سهل‌انگاری در اجرای لایه سد بخار، ترازسازی بستر بتنی، نصب نوار پیرامونی یا استفاده از عایق‌های حرارتی با دانسیته نامناسب، به طور مستقیم هزینه قبض‌های انرژی را افزایش داده و عمر مفید سیستم را کوتاه می‌کند.

برای تضمین کیفیت عایق‌کاری بخش‌های کلیدی سیستم حرارتی خود، همواره از مصالح استاندارد و تاییدشده استفاده کنید. گروه صنعتی بهین فلکس (behinflex) آمادگی دارد تا شما را در تمام مراحل طراحی، تامین متریال عایق‌کاری و اجرای سیستم‌های سرمایشی و گرمایشی ساختمان همراهی کند. جهت هماهنگی و مشاوره خرید، از وب‌سایت ما بازدید نمایید.

سوالات متداول (FAQ)

۱. آیا استفاده از نوار پیرامونی (Edge Strip) در زیرسازی اجباری است؟

بله. نوار پیرامونی مانع انتقال افقی حرارت به دیوارها شده و فضای کافی برای انبساط ملات بتنی کف در اثر گرمای لوله‌ها فراهم می‌کند تا بتن ترک نخورد.

۲. تفاوت عایق XPS و EPS در زیرسازی گرمایش از کف چیست؟

عایق XPS دارای مقاومت فشاری بسیار بالاتر و جذب رطوبت نزدیک به صفر است که آن را برای زیرسازی عالی می‌کند، در حالی که EPS مقاومت فشاری کمتری داشته و ارزان‌تر است.

۳. ضخامت استاندارد عایق حرارتی در کف چقدر باید باشد؟

طبق استانداردها، برای سقف‌های بین طبقات حداقل ۳۰ میلی‌متر و برای کف‌های روی خاک یا روی فضاهای سرد (مانند پارکینگ) حداقل ۵۰ میلی‌متر عایق نیاز است.

۴. سد رطوبتی (DPM) چه نقشی در زیرسازی دارد؟

مانع نفوذ رطوبت بتن سازه یا خاک به لایه عایق حرارتی می‌شود؛ زیرا نفوذ رطوبت، هدایت حرارتی عایق را بالا برده و اثر آن را تا حد زیادی خنثی می‌کند.

۵. چه زمانی از عایق الاستومریک در سیستم گرمایش از کف استفاده می‌شود؟

از عایق الاستومریک معمولاً برای عایق‌کاری لوله‌های رایزر اصلی، عایق‌کاری محفظه و لوله‌های ورودی به کلکتور، و مناطقی که محدودیت فضا اجازه نصب یونولیت‌های ضخیم را نمی‌دهد استفاده می‌شود.

۶. عایق‌های الاستومری مناسب را از کجا تهیه کنیم؟

شما می‌توانید انواع عایق‌های حرارتی و لوازم نصب مرتبط را با ضمانت اصالت کالا و مشاوره فنی تخصصی، مستقیماً از وب‌سایت بهین فلکس به آدرس behinflex.com تهیه نمایید.
