فاصله استاندارد ساپورت لوله‌ها چقدر است؟
فاصله استاندارد ساپورت لوله‌ها چقدر است؟
جدول راهنمای نصب و اصول مهندسی
فاصله استاندارد ساپورت لوله‌ها یکی از پارامترهای مهم در طراحی و اجرای سیستم‌های لوله‌کشی ساختمان، موتورخانه، تأسیسات سرمایشی و گرمایشی و خطوط صنعتی است. انتخاب فاصله نامناسب میان تکیه‌گاه‌ها می‌تواند باعث خمش لوله، افزایش تنش مکانیکی، لرزش، آسیب به اتصالات و کاهش عمر مفید تجهیزات شود.
ساپورت یا تکیه‌گاه لوله، وزن لوله و محتویات آن را به سازه منتقل می‌کند و در صورت طراحی صحیح، به کنترل جابه‌جایی و ارتعاش نیز کمک می‌کند. بااین‌حال، همه لوله‌ها به فاصله یکسانی از ساپورت نیاز ندارند؛ زیرا جنس، قطر، ضخامت جداره، دمای کاری، وزن سیال و شرایط نصب در تعیین فاصله مجاز مؤثر هستند.
در این راهنما، عوامل تعیین‌کننده فاصله ساپورت، مقادیر راهنمای رایج، تفاوت لوله‌های فلزی و پلیمری، الزامات نصب در سیستم‌های سرمایشی و گرمایشی و نکات مرتبط با عایق‌کاری الاستومریک را بررسی می‌کنیم.
ساپورت لوله چیست و چرا فاصله آن اهمیت دارد؟

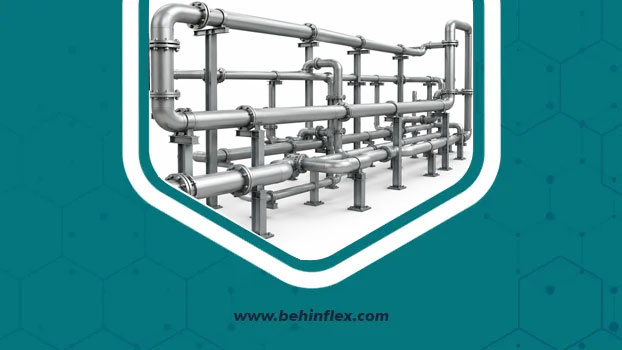

ساپورت لوله مجموعه‌ای از اجزای نگهدارنده است که لوله را در موقعیت طراحی‌شده حفظ می‌کند و بارهای وارد بر آن را به سازه منتقل می‌سازد. این مجموعه ممکن است شامل بست، آویز، ریل، پایه، کفشک یا تکیه‌گاه لغزشی باشد.
فاصله ساپورت‌ها تعیین می‌کند که هر بخش از لوله چه مقدار بار را بین دو تکیه‌گاه تحمل کند. هرچه فاصله افزایش یابد، معمولاً خمش و تغییر شکل لوله نیز بیشتر می‌شود؛ البته میزان این تغییر به جنس، قطر، ضخامت جداره و شرایط بارگذاری بستگی دارد.
مهم‌ترین وظایف ساپورت لوله
- تحمل وزن لوله، سیال و متعلقات نصب‌شده روی آن
- محدودکردن خمش و تغییر شکل بیش از حد مجاز
- کنترل موقعیت لوله در مسیر افقی و عمودی
- کاهش انتقال ارتعاش در صورت استفاده از تکیه‌گاه مناسب
- فراهم‌کردن امکان حرکت کنترل‌شده در اثر انبساط و انقباض حرارتی
- جلوگیری از واردشدن بار اضافی به شیرآلات، فلنج‌ها و اتصالات حساس
پیامدهای انتخاب فاصله نامناسب
اگر ساپورت‌ها بیش از حد از یکدیگر فاصله داشته باشند، احتمال افتادگی لوله، افزایش تنش خمشی و آسیب به اتصالات بیشتر می‌شود. در خطوط دارای عایق، تغییر شکل لوله می‌تواند به درزهای عایق نیز فشار وارد کند و پیوستگی آن را مختل سازد.
از طرف دیگر، نصب ساپورت‌های بیش از نیاز، بدون توجه به طراحی، ممکن است هزینه اجرا را افزایش دهد یا حرکت حرارتی لوله را محدود کند. بنابراین هدف، استفاده از تعداد مناسبی تکیه‌گاه در محل درست است، نه صرفاً افزایش تعداد بست‌ها.
فاصله استاندارد ساپورت لوله‌ها چگونه تعیین می‌شود؟
برای تعیین فاصله مجاز، باید مشخصات فنی لوله و شرایط بهره‌برداری بررسی شوند. جداول عمومی تنها نقطه شروع طراحی هستند و نمی‌توان آن‌ها را بدون توجه به نوع سیستم، به تمام پروژه‌ها تعمیم داد.
جنس لوله
لوله‌های فولادی، مسی، PVC، CPVC، پلی‌پروپیلن و پلی‌اتیلن رفتار مکانیکی یکسانی ندارند. مدول الاستیسیته، مقاومت در برابر خمش، ضریب انبساط حرارتی و تغییر خواص مواد در دمای بالا یا پایین بر فاصله مناسب ساپورت اثر می‌گذارند.
برای مثال، لوله‌های پلیمری در بسیاری از شرایط نسبت به لوله‌های فلزی سختی خمشی کمتری دارند و ممکن است به تکیه‌گاه‌های نزدیک‌تری نیاز داشته باشند. در لوله‌های پلیمری آب گرم نیز تغییر شکل ناشی از دما باید در طراحی لحاظ شود.
قطر اسمی و ضخامت جداره
قطر اسمی لوله به‌تنهایی برای تعیین فاصله ساپورت کافی نیست. ضخامت جداره، رده لوله، قطر خارجی و مشخصات مکانیکی نیز بر سختی خمشی آن اثر می‌گذارند.
دو لوله با قطر اسمی یکسان اما ضخامت‌های متفاوت ممکن است تحت بار مشابه، خمش متفاوتی داشته باشند. به همین دلیل، انتخاب فاصله بر اساس قطر به‌تنهایی می‌تواند به خطای طراحی منجر شود.
وزن لوله و سیال
وزن مؤثر در محاسبات فقط وزن لوله خالی نیست. وزن سیال درون لوله، عایق، روکش، شیرآلات، اتصالات و تجهیزات متصل نیز باید بررسی شود.
در سیستم‌هایی که احتمال تجمع آب یا تخلیه‌نشدن کامل سیال وجود دارد، بار واقعی می‌تواند با شرایط عادی متفاوت باشد. همچنین بارهای متمرکز ناشی از شیرهای سنگین باید جداگانه ارزیابی شوند.
دمای کاری و انبساط حرارتی
تغییر دما باعث انبساط یا انقباض لوله می‌شود. اگر ساپورت‌ها یا مهارها به‌گونه‌ای نصب شوند که حرکت طراحی‌شده لوله را مسدود کنند، نیروهای اضافی به اتصالات و سازه وارد می‌شود.
در خطوط آب گرم، بخار و سیستم‌های سرمایشی، طراحی باید علاوه بر فاصله تکیه‌گاه‌ها، محل مهارهای ثابت، تکیه‌گاه‌های لغزشی و مسیر حرکت لوله را نیز مشخص کند.

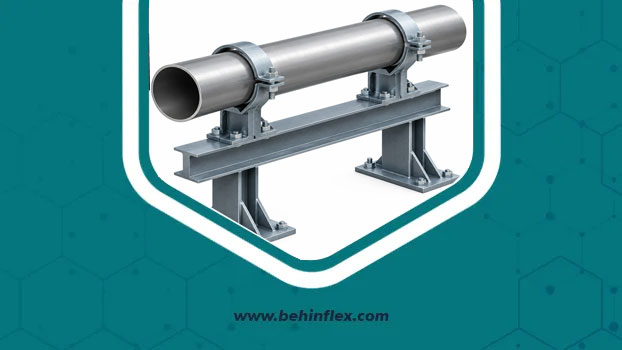

جدول فاصله استاندارد ساپورت لوله‌ها بر اساس قطر
یکی از پرسش‌های رایج مهندسان و مجریان تأسیسات این است که ساپورت لوله‌ها باید با چه فاصله‌ای نصب شود. پاسخ به این پرسش به جنس لوله و استاندارد مورد استفاده بستگی دارد. جدول زیر یک راهنمای اولیه برای بررسی فاصله تکیه‌گاه‌ها در لوله‌کشی افقی است، نه جدول الزام‌آور برای تمام پروژه‌ها.
مقادیر راهنمای اولیه برای لوله‌های فلزی
| قطر اسمی لوله فلزی | فاصله اولیه قابل بررسی بین ساپورت‌ها |
|---|---|
| تا ۱ اینچ | حدود ۲ تا ۲٫۵ متر |
| ۱¼ تا ۲ اینچ | حدود ۲٫۵ تا ۳ متر |
| ۲½ تا ۴ اینچ | حدود ۳ تا ۳٫۵ متر |
| ۵ تا ۶ اینچ | حدود ۳٫۵ تا ۴ متر |
| بزرگ‌تر از ۶ اینچ | نیازمند بررسی جدول استاندارد و محاسبات پروژه |
نکته مهندسی: مقادیر این جدول صرفاً بازه‌های مقدماتی برای برنامه‌ریزی و برآورد اولیه هستند و نباید به‌عنوان فاصله مجاز قطعی یا الزام یک استاندارد مشخص تلقی شوند. برای طراحی اجرایی، باید جنس و ضخامت لوله، دمای کاری، وزن محتویات، نوع تکیه‌گاه و الزامات استاندارد حاکم بر پروژه بررسی شود.
در برخی سیستم‌ها، فاصله مجاز می‌تواند کمتر یا بیشتر از مقادیر بالا باشد. برای نمونه، وجود شیر سنگین، بار متمرکز یا محدودیت خمش ممکن است به نصب تکیه‌گاه اضافی نیاز داشته باشد.
فاصله ساپورت در لوله‌های پلیمری
برای لوله‌های پلیمری نمی‌توان جدول لوله‌های فلزی را مستقیماً استفاده کرد. سختی خمشی کمتر در بسیاری از این لوله‌ها و حساسیت آن‌ها به دما، باعث می‌شود فاصله تکیه‌گاه به مشخصات دقیق محصول وابسته باشد.
| نوع لوله | عامل تعیین‌کننده فاصله ساپورت |
|---|---|
| PVC و CPVC | قطر، ضخامت، دمای سیال و جدول سازنده |
| پلی‌پروپیلن (PP-R) | قطر، نوع لوله، دمای کاری و شرایط نصب |
| پلی‌اتیلن (PE) | سختی لوله، قطر، دما و روش مهار |
| لوله پنج‌لایه | مشخصات سازنده، قطر و نحوه اجرای مسیر |
| لوله مسی | قطر، ضخامت، دمای کاری و ضوابط تأسیسات |
برای انتخاب فاصله دقیق، به جدول فواصل تکیه‌گاه در کاتالوگ فنی همان محصول مراجعه کنید. این موضوع به‌ویژه در لوله‌های آب گرم و مسیرهایی که تغییر طول قابل‌توجه دارند، اهمیت دارد.
تفاوت ساپورت لوله افقی و عمودی
آرایش ساپورت در مسیر افقی با مسیر عمودی تفاوت دارد؛ زیرا نحوه انتقال وزن، احتمال لغزش و نوع مهار موردنیاز یکسان نیست.
ساپورت لوله‌های افقی
در مسیر افقی، ساپورت‌ها معمولاً برای محدودکردن خمش ناشی از وزن لوله و سیال نصب می‌شوند. محل تکیه‌گاه باید طوری انتخاب شود که لوله در طول مسیر تغییر شکل غیرمجاز نداشته باشد.
نکات اجرایی مهم عبارت‌اند از:

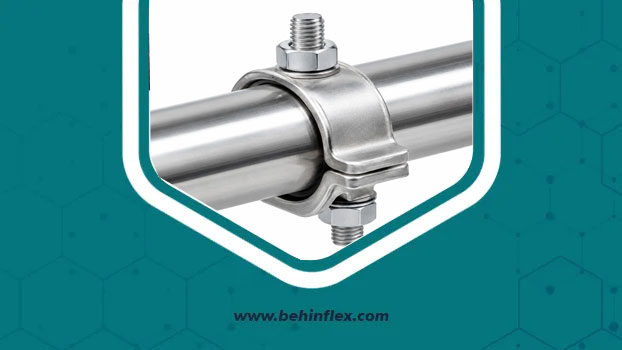

- محل نصب بست‌ها را با نقشه اجرایی و مشخصات سازنده تطبیق دهید.
- در نزدیکی شیرآلات سنگین و تغییر مسیرها، نیاز به تکیه‌گاه اضافی را بررسی کنید.
- از تماس نامناسب لوله با لبه‌های تیز بست جلوگیری کنید.
- برای خطوط دارای انبساط حرارتی، امکان حرکت کنترل‌شده را در نظر بگیرید.
- در خطوط عایق‌شده، فضای لازم برای ضخامت عایق و روکش را لحاظ کنید.
ساپورت لوله‌های عمودی
در مسیر عمودی، وزن لوله و سیال باید از طریق تکیه‌گاه‌ها و مهارهای طراحی‌شده به سازه منتقل شود. فاصله تکیه‌گاه‌ها تنها معیار طراحی نیست؛ ظرفیت تحمل بار، جلوگیری از لغزش و نحوه مهار وزن در طبقات نیز اهمیت دارد.
در رایزرهای بلند ساختمان، محل عبور از سقف‌ها و کف‌ها باید مطابق نقشه و ضوابط پروژه اجرا شود. همچنین باید مشخص باشد کدام تکیه‌گاه وزن قائم را تحمل می‌کند و کدام بخش صرفاً نقش هدایت یا مهار جانبی دارد.
نکات مهم نصب ساپورت در لوله‌های عایق‌شده
در سیستم‌های سرمایشی و گرمایشی، نصب ساپورت باید با نوع عایق و شرایط حرارتی لوله هماهنگ باشد. اگر بست مستقیماً روی عایق نرم فشار وارد کند، ممکن است عایق فشرده شود، ضخامت مؤثر کاهش یابد یا درزهای آن آسیب ببینند.
تأثیر عایق الاستومریک بر انتخاب ساپورت
عایق الاستومریک برای کاهش انتقال حرارت و کنترل میعان در بسیاری از سیستم‌های تأسیساتی کاربرد دارد. بااین‌حال، این عایق به‌طور معمول برای تحمل وزن لوله و سیال طراحی نشده است.
به همین دلیل، در محل ساپورت باید راهکار مناسب انتقال بار در نظر گرفته شود. بسته به شرایط پروژه، ممکن است استفاده از قطعه باربر عایق‌کاری‌شده، اینسرت مخصوص ساپورت یا جزئیات اجرایی تأییدشده ضرورت داشته باشد.
پل حرارتی و خطر تعریق در محل بست
اگر عایق در محل ساپورت قطع شود یا ضخامت آن به‌شدت کاهش پیدا کند، امکان ایجاد پل حرارتی وجود دارد. در خطوط سرد، این وضعیت می‌تواند دمای سطح خارجی را به زیر نقطه شبنم برساند و موجب تشکیل قطرات آب شود.
برای کاهش این خطر، باید پیوستگی عایق و لایه کنترل بخار آب در محل بست‌ها، زانوها و اتصالات حفظ شود. انتخاب جزئیات اجرایی مناسب باید بر اساس دمای سیال، رطوبت محیط و مشخصات عایق انجام گیرد.
چک‌لیست نصب ساپورت در مسیر عایق‌شده
-
ظرفیت باربری ساپورت و اتصالات آن بررسی شده است.
-
وزن لوله، سیال، عایق و تجهیزات متصل در طراحی لحاظ شده است.
-
عایق در محل بست تحت فشار مخرب قرار نمی‌گیرد.
-
پیوستگی عایق و لایه کنترل بخار آب حفظ شده است.
-
حرکت حرارتی طراحی‌شده لوله مسدود نشده است.
-
دسترسی برای بازرسی، تعمیر و تعویض قطعات وجود دارد.
اشتباهات رایج در تعیین فاصله ساپورت لوله‌ها
برخی خطاهای اجرایی به دلیل استفاده از مقادیر تجربی بدون بررسی مشخصات پروژه رخ می‌دهند. اجتناب از این اشتباهات، هم ایمنی سیستم را افزایش می‌دهد و هم هزینه تعمیرات آینده را کاهش می‌دهد.
استفاده از یک فاصله ثابت برای همه لوله‌ها
فرض اینکه تمام لوله‌ها باید مثلاً هر سه متر یک ساپورت داشته باشند، از نظر مهندسی صحیح نیست. دو مسیر با قطر مشابه ممکن است به دلیل تفاوت جنس، دما، ضخامت یا وزن تجهیزات به آرایش تکیه‌گاهی متفاوتی نیاز داشته باشند.
نادیده‌گرفتن شیرآلات و اتصالات سنگین
شیرهای کنترلی، فیلترها و تجهیزات خطی می‌توانند بار متمرکزی ایجاد کنند. تکیه‌گاه‌های معمولی ممکن است برای تحمل این بار کافی نباشند؛ بنابراین بار تجهیزات باید جداگانه ارزیابی شود.
محدودکردن حرکت حرارتی لوله
بستن بیش از حد بست یا انتخاب تکیه‌گاه نامناسب می‌تواند حرکت طبیعی لوله را محدود کند. نتیجه احتمالی این وضعیت، ایجاد تنش اضافی در اتصال‌ها، فلنج‌ها یا نقاط مهارشده است.
نادیده‌گرفتن شرایط واقعی بهره‌برداری
در طراحی باید شرایط واقعی کار، از جمله پر بودن لوله، تغییرات دما، لرزش تجهیزات، خوردگی احتمالی و بارهای پیش‌بینی‌شده بررسی شود. فاصله‌ای که برای یک خط کم‌فشار و کم‌دما مناسب است، الزاماً برای یک خط صنعتی با شرایط متفاوت مناسب نخواهد بود.
راهنمای خرید ساپورت و عایق الاستومریک
انتخاب صحیح ساپورت و عایق، بخشی از طراحی یک سیستم لوله‌کشی قابل‌اعتماد است. هنگام خرید، باید مشخصات محصول با شرایط واقعی پروژه تطبیق داده شود و صرفاً قیمت یا ظاهر قطعه مبنای تصمیم‌گیری نباشد.
پیش از خرید چه اطلاعاتی آماده کنیم؟
برای دریافت پیشنهاد فنی دقیق‌تر، اطلاعات زیر را مشخص کنید:
- جنس و قطر لوله
- دمای کاری و نوع سیال
- وزن تقریبی لوله و تجهیزات متصل
- افقی یا عمودی بودن مسیر
- ضخامت و نوع عایق موردنیاز
- شرایط محیطی و احتمال تعریق
- الزامات اجرایی و استانداردهای پروژه
اگر هدف شما عایق‌کاری لوله‌های موتورخانه، خطوط آب سرد یا تأسیسات تهویه مطبوع است، انتخاب ضخامت و نوع عایق باید متناسب با شرایط حرارتی و رطوبتی انجام شود.
بهین فلکس (behinflex) به‌عنوان مرجع تخصصی عایق‌های الاستومریک، امکان بررسی محصولات مرتبط با عایق‌کاری تأسیسات را فراهم می‌کند. برای مشاهده محصولات و استعلام قیمت، به فروشگاه اینترنتی بهین فلکس مراجعه کنید و برای انتخاب مناسب با شرایط پروژه، مشاوره تخصصی بگیرید.
جمع‌بندی؛ فاصله مناسب ساپورت لوله‌ها را چگونه انتخاب کنیم؟
فاصله استاندارد ساپورت لوله‌ها به مجموعه‌ای از عوامل شامل جنس و قطر لوله، ضخامت جداره، وزن سیال، دمای کاری، شرایط نصب و ضوابط طراحی وابسته است. بنابراین، هیچ عدد واحدی را نمی‌توان برای تمام لوله‌ها و کاربردها مناسب دانست.
برای طراحی مطمئن، ابتدا از جداول معتبر سازنده و استانداردهای مرتبط استفاده کنید، سپس بارهای واقعی، تجهیزات متصل و حرکت حرارتی را بررسی کنید. در لوله‌های عایق‌شده نیز جزئیات ساپورت باید به‌گونه‌ای طراحی شود که بار به‌درستی منتقل شود و عملکرد حرارتی عایق مختل نشود.
بهین فلکس (behinflex) می‌تواند برای بررسی گزینه‌های عایق الاستومریک موردنیاز پروژه، مرجع مناسبی باشد. برای مشاهده محصولات، استعلام قیمت و دریافت راهنمایی درباره عایق‌کاری لوله‌ها، به سایت behinflex.com مراجعه کنید.
سوالات متداول
فاصله استاندارد ساپورت لوله‌ها چقدر است؟
فاصله به جنس، قطر، ضخامت، وزن و دمای کاری لوله بستگی دارد. بازه‌های عمومی تنها برای برآورد اولیه مناسب‌اند و فاصله نهایی باید طبق استاندارد پروژه و جدول سازنده تعیین شود.
آیا فاصله ساپورت لوله فولادی و پلیمری یکسان است؟
خیر. لوله‌های فلزی و پلیمری از نظر سختی، رفتار حرارتی و مقاومت در برابر خمش متفاوت‌اند. برای هر نوع لوله باید از جدول فواصل متناسب با مشخصات همان محصول استفاده کرد.
فاصله ساپورت لوله‌های افقی چگونه تعیین می‌شود؟
در مسیر افقی، وزن لوله و سیال، میزان خمش مجاز، قطر، ضخامت و بار تجهیزات متصل بررسی می‌شوند. سپس فاصله تکیه‌گاه‌ها بر اساس محاسبات و ضوابط اجرایی تعیین می‌شود.
آیا عایق الاستومریک در تحمل وزن لوله نقش دارد؟
عایق الاستومریک معمولی برای تحمل وزن لوله طراحی نشده است. در محل ساپورت باید راهکار باربر مناسب انتخاب شود تا عایق فشرده نشود و عملکرد حرارتی آن آسیب نبیند.
آیا افزایش تعداد ساپورت‌ها همیشه بهتر است؟
خیر. ساپورت اضافی می‌تواند هزینه را افزایش دهد و در صورت طراحی نادرست، حرکت حرارتی لوله را محدود کند. تعداد و محل ساپورت‌ها باید بر اساس نیاز مکانیکی و شرایط بهره‌برداری تعیین شود.
