کلکتور گرمایش از کف مهمترین نقطه برای توزیع و کنترل جریان آب در مدارهای مختلف سیستم است. آب گرم از منبع حرارتی وارد کلکتور میشود و از طریق مدارهای متعدد به بخشهای مختلف کف ساختمان توزیع میشود؛ سپس آب برگشتی دوباره به سیستم بازمیگردد.
به همین دلیل، وضعیت کلکتور مستقیماً بر یکنواختی گرمایش، قابلیت کنترل دمای اتاقها و عملکرد هیدرولیکی سیستم تأثیر دارد. وجود نشتی، هوا، گرفتگی، خرابی فلومتر، گیرکردن شیر یا عملکرد نامناسب اکچویتور میتواند باعث شود بخشی از ساختمان به اندازه کافی گرم نشود.
بررسی کلکتور فقط به مشاهده ظاهری محدود نیست. یک بررسی اصولی باید شامل کنترل نشتی، اتصالات، فشار، دمای رفت و برگشت، فلومترها، شیرهای مدار، هواگیری، اکچویتورها و عملکرد پمپ باشد.
کلکتور گرمایش از کف چیست و چه وظیفهای دارد؟
کلکتور یا Manifold در واقع مرکز توزیع سیستم گرمایش از کف است. هر کلکتور معمولاً شامل یک مسیر رفت و یک مسیر برگشت است و چند مدار لولهکشی گرمایش از کف به آن متصل میشوند.
در مدلهای مختلف، ممکن است تجهیزاتی مانند فلومتر، شیرهای تنظیم جریان، شیر هواگیری، شیر تخلیه، دماسنج، شیرهای قطعووصل و اکچویتور نیز روی کلکتور وجود داشته باشند. برخی کلکتورها نیز به پکیج پمپ و شیر مخلوطکن مجهز میشوند.
وظایف اصلی کلکتور عبارتاند از:
- توزیع آب گرم میان مدارهای مختلف.
- دریافت آب برگشتی مدارها.
- امکان مشاهده و تنظیم دبی هر مدار.
- امکان قطع یا باز کردن مدارهای مستقل.
- هواگیری و تخلیه مدارها.
- کنترل جریان توسط شیر یا اکچویتور.
- فراهم کردن امکان بالانس هیدرولیکی سیستم.
بنابراین اگر سیستم گرمایش از کف را یک شبکه گردش آب در نظر بگیریم، کلکتور محل اصلی مدیریت این شبکه است.
چرا بررسی کلکتور گرمایش از کف اهمیت دارد؟
لولههای اصلی مدارهای گرمایش از کف معمولاً داخل کف ساختمان قرار دارند و دسترسی مستقیم به آنها دشوار است. در مقابل، کلکتور در نقطهای قابل دسترس قرار دارد و بسیاری از مشکلات مدارها را میتوان از طریق علائم قابل مشاهده روی آن تشخیص داد.
برای مثال، اگر فلومتر یک مدار دبی بسیار کمی نشان دهد، ممکن است مشکل از هوا، شیر، گرفتگی یا افت فشار بیش از حد مدار باشد. اگر یک اتصال مرطوب باشد، باید احتمال نشتی بررسی شود.
همچنین اگر دمای رفت طبیعی باشد اما یکی از مدارها جریان کافی نداشته باشد، افزایش دمای آب لزوماً مشکل را برطرف نمیکند. ابتدا باید وضعیت هیدرولیکی مدار و عملکرد اجزای کلکتور بررسی شود.
اجزای کلکتور که باید بررسی شوند
برای یک بررسی کلکتور کامل، بهتر است اجزای آن را جداگانه بررسی کنید.

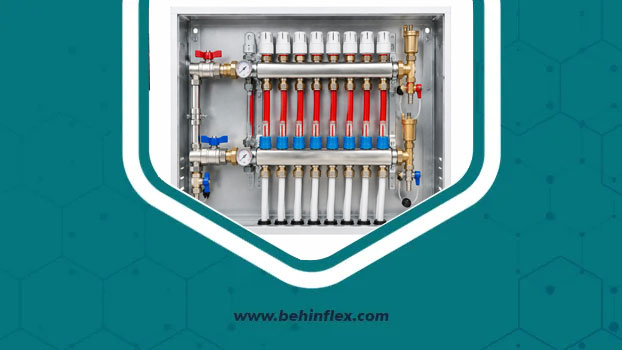

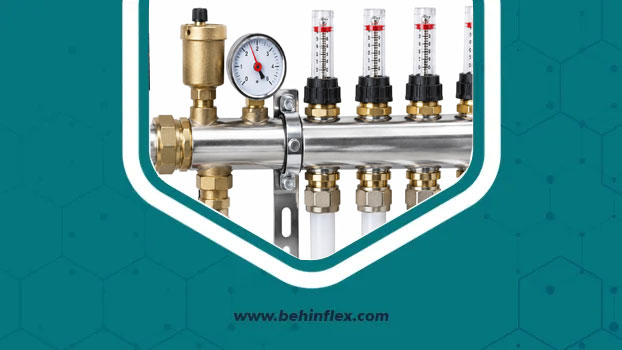

فلومتر یا Flow Meter
فلومتر میزان جریان آب عبوری از هر مدار را نشان میدهد. در کلکتورهای دارای فلومتر، این قطعه امکان مشاهده دبی مدار و تنظیم آن را فراهم میکند.
دبی مطلوب برای همه مدارها الزاماً یکسان نیست؛ مقدار موردنیاز به طراحی سیستم، بار حرارتی و مشخصات مدار بستگی دارد. در مستندات فنی Uponor نیز فلومتر برای نمایش جریان هر مدار و تنظیم دبی موردنظر معرفی شده است.
اگر فلومتر عدد صفر نشان دهد، ابتدا باید باز بودن شیر، وضعیت اکچویتور و وجود هوا بررسی شود. کثیفی یا رسوب نیز در برخی مدلها میتواند خواندن یا عملکرد فلومتر را تحت تأثیر قرار دهد.
شیرهای مدار
هر مدار باید شیر کنترل جریان یا شیر قطعووصل مربوط به خود را داشته باشد. هنگام بررسی کلکتور باید مطمئن شوید شیرها آزادانه حرکت میکنند و بدون دلیل در وضعیت بسته یا نیمهبسته قرار نگرفتهاند.
باز و بسته شدن نامناسب شیر میتواند جریان مدار را محدود کند. در سیستمهایی که اکچویتور نصب شده، وضعیت فرمان ترموستات نیز باید با وضعیت واقعی شیر تطبیق داده شود.
اکچویتورهای حرارتی
اکچویتور Thermal Actuator روی شیر مدار نصب میشود و معمولاً توسط ترموستات اتاق کنترل میشود. زمانی که دمای اتاق به کمتر از مقدار تنظیمشده برسد، سیستم کنترل میتواند فرمان باز شدن مدار را صادر کند.
در بررسی کلکتور باید موارد زیر کنترل شوند:
- اتصال صحیح اکچویتور.
- دریافت فرمان از ترموستات.
- باز و بسته شدن صحیح شیر.
- عدم گیرکردن مکانیکی.
- وجود نداشتن آسیب در سیم یا اتصال الکتریکی.
هواگیر و شیر تخلیه
هواگیر برای خروج هوای محبوسشده در سیستم اهمیت دارد و شیرهای پرکن و تخلیه نیز برای پر کردن، تخلیه و هواگیری مدارها مورد استفاده قرار میگیرند.
در دستورالعملهای فنی گرمایش از کف، هواگیری مدارها بهصورت جداگانه و تا رسیدن جریان آب بدون حباب انجام میشود.
دماسنج و نمایشگر دما
اگر کلکتور مجهز به دماسنج باشد، دمای رفت و برگشت را میتوان بهصورت مستقیم بررسی کرد. اختلاف غیرعادی بین دماهای مدارهای مختلف میتواند سرنخ مهمی برای عیبیابی باشد.
البته نباید صرفاً بر اساس دمای سطح کف درباره عملکرد سیستم قضاوت کرد؛ ساختار کف، پوشش نهایی، بار حرارتی و زمان پاسخ سیستم نیز اهمیت دارند.

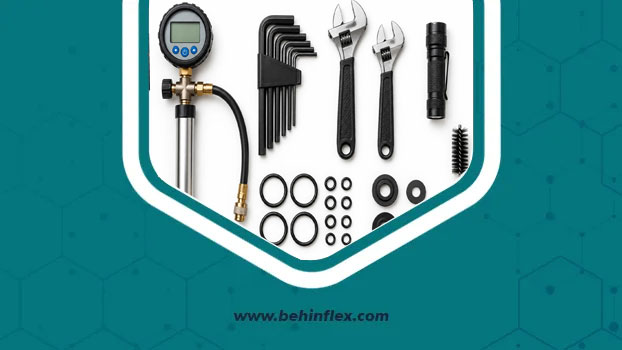

برنامه دورهای بررسی کلکتور
نگهداری کلکتور بهتر است به یک اقدام اتفاقی هنگام خرابی محدود نشود. یک برنامه کنترل دورهای میتواند مشکلات کوچک را قبل از تبدیل شدن به خرابی جدی شناسایی کند.
بررسی ظاهری
در هر بازدید، ابتدا کلکتور و کابینت آن را از نظر موارد زیر بررسی کنید:
- آثار رطوبت.
- قطرات آب روی اتصالات.
- خوردگی یا تغییر رنگ غیرعادی.
- آسیب به بدنه کلکتور.
- شکستگی یا ترک در قطعات پلاستیکی.
- شل بودن اتصالات قابل مشاهده.
- وضعیت عایق لولههای مرتبط.
- وضعیت سیمهای اکچویتورها.
وجود آب در کابینت کلکتور را نباید نادیده گرفت. حتی یک نشتی کوچک میتواند بهمرور باعث آسیب به تجهیزات یا اجزای مجاور شود.
کنترل فشار سیستم
فشار سیستم باید مطابق مشخصات طراحی و دستورالعمل تجهیزات بررسی شود. کاهش مکرر فشار میتواند نشانه نشتی، مشکل در مدار انبساط یا سایر ایرادات سیستم باشد.
نکته مهم این است که برای همه سیستمها نمیتوان یک فشار ثابت بهعنوان مقدار صحیح اعلام کرد. ارتفاع ساختمان، دمای کار، نوع تجهیزات و طراحی مدار در مقدار فشار مناسب نقش دارند.
کنترل فلومترها
تمام فلومترها را مشاهده و مقادیر آنها را با مقادیر طراحی مقایسه کنید.
اگر یکی از مدارها نسبت به گذشته دبی بسیار متفاوتی دارد، علت تغییر را بررسی کنید. افزایش یا کاهش دبی بدون دلیل مشخص میتواند نشاندهنده تغییر وضعیت شیر، وجود هوا، تغییر تنظیم پمپ یا گرفتگی باشد.
در مستندات Uponor نیز فرآیند بالانس شامل روشن بودن سیستم، گردش آب و تنظیم فلومتر تا رسیدن به دبی مطلوب است.
جدول مقایسه علائم خرابی و علت احتمالی
| علامت مشاهدهشده | علتهای احتمالی | اقدام پیشنهادی |
|---|---|---|
| فلومتر یک مدار روی صفر است | بسته بودن شیر، اکچویتور، هوا یا گرفتگی | بررسی شیر، اکچویتور و هواگیری |
| یک اتاق سردتر از سایر اتاقهاست | دبی ناکافی، بالانس نبودن یا بار حرارتی بالاتر | بررسی دبی و تنظیمات مدار |
| فشار مرتب کاهش پیدا میکند | احتمال نشتی یا مشکل در اجزای سیستم | بررسی کلکتور و کل مدار |
| اطراف اتصال مرطوب است | نشتی اتصال یا آببندی | بررسی اتصال توسط متخصص |
| فلومترها نوسان دارند | تغییر شرایط جریان، هوا یا تنظیم نامناسب پمپ | بررسی هیدرولیکی سیستم |
| همه مدارها دبی کمی دارند | مشکل پمپ، شیر اصلی یا شرایط سیستم | بررسی پمپ و مسیر اصلی |
| یک مدار بیش از حد گرم است | دبی بالا یا تنظیم نامناسب | بررسی بالانس مدار |
| اکچویتور فرمان میگیرد ولی جریان ایجاد نمیشود | گیرکردن شیر یا مشکل مکانیکی | بررسی شیر و اکچویتور |
چگونه فلومتر کلکتور را بررسی کنیم؟
بررسی فلومتر باید زمانی انجام شود که سیستم در شرایط عادی کار میکند. اگر برخی مدارها به دلیل فرمان ترموستات بسته باشند، مقایسه جریان آنها با مدارهای باز میتواند گمراهکننده باشد.
ابتدا وضعیت سیستم را ثبت کنید. سپس عدد نمایشدادهشده برای هر مدار را یادداشت کنید و آن را با مقدار طراحی مقایسه کنید.
اگر نیاز به تنظیم وجود دارد، شیر مربوطه باید بهصورت تدریجی تنظیم شود. پس از هر تغییر، اجازه دهید جریان تثبیت شود و سپس مقدار جدید را بررسی کنید.
دستورالعملهای فنی Uponor نیز برای بالانس، باز بودن جریان، تنظیم شیر بالانس و مشاهده فلومتر را بهعنوان مراحل اصلی معرفی میکند.
هواگیری کلکتور و مدارهای گرمایش از کف
هوا یکی از عواملی است که میتواند گردش آب در مدار را مختل کند. صدای غیرعادی، کاهش دبی، گرم نشدن بخشی از کف یا نوسان جریان میتواند نیاز به بررسی وجود هوا را مطرح کند.
هواگیری حرفهای معمولاً با جدا کردن مدارها و عبور دادن آب از هر حلقه بهصورت مستقل انجام میشود. هدف این است که هوای محبوس از مدار خارج شده و جریان آب پایدار شود.
طبق دستورالعمل Uponor، برای پر کردن و هواگیری، مدارها بهصورت جداگانه پر و تا زمانی که جریان آب بدون حباب ایجاد شود، تخلیه میشوند.
چه زمانی هواگیری لازم است؟
هواگیری میتواند در شرایط زیر مورد نیاز باشد:
- پس از نصب یا تعمیر سیستم.
- پس از تخلیه و پر کردن مجدد.
- در صورت مشاهده کاهش غیرعادی دبی.
- پس از ورود هوا به مدار.
- هنگام مشاهده صدای غیرعادی در سیستم.
- در صورت وجود اختلاف عملکرد محسوس بین مدارها.
اگر پس از هواگیری مشکل باقی بماند، نباید بدون بررسی علت، عملیات هواگیری را بارها تکرار کرد. احتمال وجود مشکل دیگری مانند گرفتگی، ایراد پمپ یا تنظیم نامناسب مدار وجود دارد.
بررسی نشتی کلکتور
اتصالات کلکتور باید بهصورت منظم از نظر نشتی بررسی شوند. نشتی ممکن است بهصورت قطره آب، رطوبت، رسوب اطراف اتصال یا کاهش تدریجی فشار سیستم ظاهر شود.
مستندات نصب Uponor نیز بررسی منظم اتصالات کلکتور و خطوط رفت و برگشت از نظر نشتی را توصیه میکند.
برای بررسی نشتی، فقط به یک نگاه سریع اکتفا نکنید. محل اتصالات، شیرهای مدار، اتصالات لوله و نقاط پرکن و تخلیه را بررسی کنید.
اگر اتصال نشتی دارد، قبل از سفت کردن یا باز کردن آن باید وضعیت فشار و دمای سیستم در نظر گرفته شود. تعمیرات روی سیستم گرم و تحت فشار میتواند خطرناک باشد و بهتر است توسط تکنسین انجام شود.
بررسی پمپ و ارتباط آن با کلکتور
پمپ وظیفه ایجاد جریان در مدار را بر عهده دارد و عملکرد آن مستقیماً بر دبی قابل دسترس در کلکتور تأثیر میگذارد.
اگر همه مدارها نسبت به حالت معمول دبی پایینی دارند، مشکل الزاماً از خود کلکتور نیست. سرعت پمپ، گرفتگی فیلتر، وضعیت شیرهای اصلی و افت فشار سیستم باید نیز بررسی شوند.
افزایش بیدلیل سرعت پمپ راهحل استاندارد برای همه مشکلات نیست. اگر مشکل از هوا یا بالانس نامناسب باشد، تغییر سرعت پمپ ممکن است فقط شرایط جریان را تغییر دهد بدون اینکه علت اصلی برطرف شود.
نگهداری کلکتور در تابستان
خاموش بودن سیستم گرمایش از کف در ماههای گرم به معنی بینیازی کامل از نگهداری نیست.
در یکی از دستورالعملهای نصب Uponor توصیه شده است که در دوره عدم استفاده، سیستم برای مدت کوتاهی بهصورت دورهای فعال شود تا پمپها و شیرها حرکت کنند؛ همان منبع همچنین تأکید میکند سرویس پمپ، شیرها و کنترلها باید طبق دستورالعمل سازندگان انجام شود.
این توصیه را باید با دستورالعمل سازنده تجهیزات پروژه تطبیق داد، زیرا نوع پمپ و کنترلر ممکن است متفاوت باشد.
آیا کلکتور نیاز به شستوشو دارد؟
این موضوع به وضعیت سیستم بستگی دارد. وجود ذرات، رسوبات یا آلودگی در مدار میتواند روی عملکرد شیرها و فلومترها تأثیر بگذارد.
برخی کلکتورها از فلومترهایی استفاده میکنند که برای کار در سیستم طراحی شدهاند و در بعضی مدلها قطعات قابل تعویض نیز وجود دارد.
با این حال، شستوشوی سیستم نباید بدون تشخیص علت و روش مناسب انجام شود. در سیستمهای قدیمی یا سیستمهایی که آلودگی قابل توجه دارند، شستوشوی تخصصی میتواند بخشی از فرآیند سرویس باشد.
بررسی عایقکاری اطراف کلکتور و لولهها
در نگهداری سیستم گرمایش از کف، فقط خود کلکتور اهمیت ندارد. مسیرهای رفت و برگشت در نواحیای که قرار نیست گرما منتقل کنند نیز باید از نظر اتلاف حرارت بررسی شوند.
عایقکاری صحیح میتواند انتقال ناخواسته حرارت به محیط را کاهش دهد و به حفظ شرایط حرارتی سیال در مسیر کمک کند. نوع و ضخامت عایق باید متناسب با دمای کار، قطر لوله، محل نصب و شرایط محیطی انتخاب شود.
در پروژههای تأسیساتی، عایق الاستومری یکی از گزینههای متداول برای عایقکاری لولهها و اجزای تأسیساتی است. برای بررسی مشخصات فنی و دریافت مشاوره درباره محصولات عایق الاستومری، میتوانید از خدمات تخصصی بهین فلکس (behinflex) استفاده کنید.
راهنمای خرید کلکتور و تجهیزات مرتبط
اگر قرار است کلکتور جدید خریداری شود، ابتدا باید مشخصات پروژه مشخص باشد. تعداد مدارها، نوع لوله، دبی طراحی، نوع کنترل، نیاز به فلومتر، نوع شیر، جنس کلکتور و امکان اتصال تجهیزات جانبی باید بررسی شوند.
کلکتورهای مختلف ممکن است از فولاد ضدزنگ، پلیآمید تقویتشده یا مواد دیگر ساخته شوند و امکاناتی مانند فلومتر، شیر هواگیری، شیر تخلیه و شیرهای بالانس داشته باشند. مشخصات دقیق هر محصول باید از کاتالوگ سازنده بررسی شود.
هنگام خرید به این موارد توجه کنید:
- تعداد واقعی مدارهای پروژه.
- سایز اتصال اصلی و اتصالات مدارها.
- وجود فلومتر و محدوده اندازهگیری آن.
- قابلیت بالانس مدارها.
- کیفیت شیرهای قطعووصل.
- امکان نصب اکچویتور.
- وجود هواگیر و شیر تخلیه.
- سازگاری کلکتور با لوله مورد استفاده.
- امکان تأمین قطعات یدکی.
- کیفیت و اعتبار سازنده.
برای بررسی قیمت عایقهای الاستومری، تجهیزات عایقکاری و دریافت مشاوره فنی، میتوانید به بهین فلکس مراجعه کنید. برای مشاهده محصولات و استعلام قیمت، بخش فروشگاه سایت behinflex.com در دسترس است.
چکلیست کامل بررسی کلکتور
قبل از پایان سرویس، موارد زیر را کنترل کنید:
-
بدنه کلکتور از نظر آسیب ظاهری بررسی شده است.
-
تمام اتصالات از نظر نشتی کنترل شدهاند.
-
فشار سیستم بررسی شده است.
-
فلومتر تمام مدارها خوانده شده است.
-
دبیها با مقادیر طراحی مقایسه شدهاند.
-
شیرهای مدارها بررسی شدهاند.
-
اکچویتورها فرمان صحیح دریافت میکنند.
-
هواگیر بررسی شده است.
-
در صورت نیاز مدارها هواگیری شدهاند.
-
دمای رفت و برگشت بررسی شده است.
-
عملکرد پمپ بررسی شده است.
-
علائم گرفتگی یا آلودگی بررسی شده است.
-
وضعیت عایقکاری لولههای قابل دسترس بررسی شده است.
-
تنظیمات نهایی ثبت شدهاند.
چه زمانی باید از متخصص تأسیسات کمک گرفت؟
اگر یک مدار با وجود باز بودن شیر و تنظیم مناسب همچنان جریان ندارد، بهتر است از دستکاریهای متعدد و بدون اندازهگیری خودداری کنید.
همچنین در موارد زیر بررسی تخصصی توصیه میشود:
- کاهش مداوم فشار.
- نشتی از بدنه یا اتصالات کلکتور.
- صدای غیرعادی پمپ.
- دبی بسیار پایین تمام مدارها.
- اختلاف شدید عملکرد بین مدارها.
- خرابی اکچویتورها یا سیستم کنترل.
- گرفتگی مکرر فلومترها.
- نیاز به شستوشوی مدارهای قدیمی.
- نبود نقشه و اطلاعات طراحی سیستم.
در چنین شرایطی، عیبیابی باید از منبع حرارتی تا پمپ، کلکتور و مدارهای کف انجام شود و نباید کل مشکل را صرفاً به کلکتور نسبت داد.
جمعبندی
بررسی کلکتور یکی از مهمترین بخشهای نگهداری سیستم گرمایش از کف است. کلکتور محل کنترل و توزیع جریان میان مدارهاست و مشکلاتی مانند نشتی، هوا، خرابی شیر، گرفتگی، عملکرد نامناسب فلومتر یا اکچویتور میتوانند مستقیماً بر عملکرد گرمایش تأثیر بگذارند.
برای نگهداری اصولی، ابتدا وضعیت ظاهری و نشتی بررسی شود؛ سپس فشار، فلومترها، شیرها، اکچویتورها، هواگیر، دمای رفت و برگشت و عملکرد پمپ کنترل شوند. در صورت مشاهده کاهش دبی یا اختلاف حرارتی، باید علت اصلی شناسایی شود و صرفاً با افزایش دمای آب یا سرعت پمپ مشکل را پنهان نکرد.
همچنین وضعیت عایقکاری لولهها و بخشهای تأسیساتی قابل دسترس را نباید نادیده گرفت. انتخاب عایق مناسب میتواند بخشی از برنامه نگهداری و بهینهسازی تأسیسات باشد.
برای بررسی مشخصات و خرید عایقهای الاستومری و دریافت مشاوره تخصصی، بهین فلکس (behinflex) میتواند مرجع مناسبی برای بررسی محصولات موردنیاز پروژه باشد. برای مشاهده محصولات، دریافت اطلاعات فنی و استعلام قیمت، به فروشگاه بهین فلکس مراجعه کنید.
سوالات متداول
۱. هر چند وقت یکبار باید کلکتور گرمایش از کف بررسی شود؟
بازدید ظاهری و کنترل نشتی بهتر است بهصورت دورهای انجام شود. سرویس پمپ، شیرها و تجهیزات کنترلی نیز باید مطابق دستورالعمل سازنده انجام شود. در سیستمهای قدیمی یا دارای مشکل، فاصله بازدید میتواند کوتاهتر باشد.
۲. چرا فلومتر کلکتور گرمایش از کف دبی صفر نشان میدهد؟
بسته بودن شیر، بسته بودن اکچویتور، وجود هوا، گرفتگی یا مشکل هیدرولیکی میتواند باعث کاهش یا قطع جریان شود. ابتدا وضعیت شیر و اکچویتور و سپس هواگیری و سایر اجزای سیستم بررسی میشوند.
۳. آیا پایین آمدن فشار سیستم گرمایش از کف طبیعی است؟
کاهش جزئی فشار ممکن است به شرایط سیستم مربوط باشد، اما افت مکرر یا قابل توجه فشار باید بررسی شود. نشتی، مشکل در تجهیزات انبساط یا سایر اجزای مدار میتوانند از عوامل احتمالی باشند.
۴. آیا کلکتور گرمایش از کف به هواگیری نیاز دارد؟
در صورت وجود هوای محبوس، هواگیری ضروری است. کاهش دبی، صدای غیرعادی و گرم نشدن مناسب برخی مدارها میتواند از نشانههای وجود هوا باشد. روش هواگیری باید مطابق ساختار کلکتور و دستورالعمل سازنده انجام شود.
۵. چرا یک مدار گرمایش از کف گرم نمیشود؟
علت میتواند دبی ناکافی، بسته بودن شیر، اکچویتور، وجود هوا، گرفتگی، بالانس نبودن یا مشکل در پمپ باشد. ابتدا باید جریان واقعی مدار در کلکتور بررسی شود و سپس علت مشخص گردد.
۶. آیا تمیز کردن فلومتر برای نگهداری کلکتور ضروری است؟
نه بهصورت روتین برای همه سیستمها. اگر فلومتر دچار آلودگی، رسوب یا اختلال عملکرد شده باشد، تمیزکاری یا تعویض باید طبق دستورالعمل سازنده انجام شود. برخی مدلها قطعات داخلی قابل تعویض دارند.
