عایق الاستومری برای موتورخانه؛ راهنمای انتخاب، محاسبه ضخامت و نصب اصولی

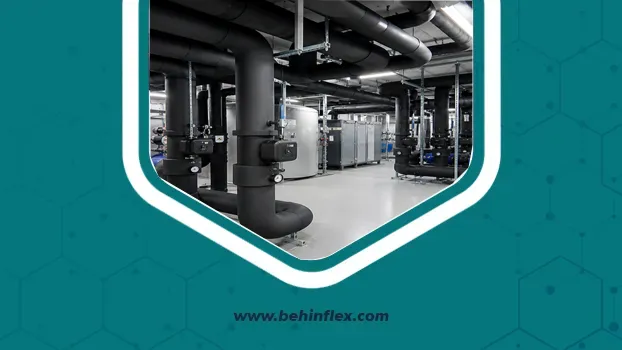

موتورخانه قلب تأسیسات مکانیکی بسیاری از ساختمانهای مسکونی، اداری، تجاری و صنعتی است. در این فضا، تجهیزات گرمایشی و سرمایشی، پمپها، دیگها، چیلرها، مبدلهای حرارتی، مخازن و شبکه گستردهای از لولهها بهصورت مداوم فعالیت میکنند.
انتقال سیال با دمای بالا یا پایین، اختلاف دمای محیط و وجود رطوبت، موتورخانه را به محیطی حساس برای اتلاف انرژی و ایجاد خوردگی تبدیل میکند. اگر لولهها و تجهیزات بهدرستی عایقکاری نشوند، بخشی از انرژی تولیدشده پیش از رسیدن به مصرفکننده از بین میرود.
عایق الاستومری بهدلیل ساختار سلولبسته، انعطافپذیری، مقاومت مناسب در برابر نفوذ بخار آب و نصب آسان، یکی از گزینههای کاربردی برای عایقکاری موتورخانه محسوب میشود. انتخاب ضخامت و نوع مناسب این عایق میتواند مصرف انرژی، تعریق لولهها و هزینههای تعمیرات را کاهش دهد.
عایق الاستومری برای موتورخانه، عایقی سلولبسته برای کنترل انتقال حرارت و جلوگیری از نفوذ رطوبت است. این محصول در لولههای آب سرد، آب گرم، چیلر، سیستمهای تهویه و تجهیزات تأسیساتی کاربرد دارد. مهمترین مزایای آن شامل کاهش اتلاف انرژی، جلوگیری از تعریق، کاهش احتمال خوردگی زیر عایق، نصب سریع و دوام مناسب است. ضخامت عایق باید بر اساس دمای سیال، قطر لوله و شرایط محیطی تعیین شود.
عایق الاستومری برای موتورخانه چیست؟
عایق الاستومری از نوعی فوم انعطافپذیر با پایه لاستیکی یا ترکیبات مشابه تولید میشود. این محصول دارای ساختار سلولبسته است؛ یعنی سلولهای داخلی آن به یکدیگر راه مستقیم ندارند. این ساختار، نفوذ آب و بخار را محدود کرده و باعث میشود عایق در محیطهای مرطوب عملکرد پایدارتری داشته باشد.
این عایق معمولاً به دو شکل اصلی تولید میشود:
- عایق الاستومری لولهای برای لولههای با قطر مشخص
- عایق الاستومری رولی یا ورقی برای سطوح بزرگ، کانالها، مخازن و تجهیزات با شکلهای متنوع
در موتورخانه، عایق باید علاوه بر کاهش انتقال حرارت، در برابر شرایطی مانند رطوبت، تماس مکانیکی، تغییرات دمایی و اجرای مداوم تجهیزات مقاومت داشته باشد. به همین دلیل، انتخاب محصول صرفاً بر اساس قیمت یا ظاهر آن تصمیم مناسبی نیست.
چرا عایقکاری موتورخانه اهمیت دارد؟
سیالات گرم و سرد در مسیر حرکت خود با محیط اطراف تبادل حرارت دارند. اگر لوله بدون عایق باشد، دمای سیال سریعتر تغییر میکند و تجهیزات برای جبران این تغییر، انرژی بیشتری مصرف خواهند کرد.
در خطوط سرد، مشکل اصلی فقط افت دما نیست. زمانی که دمای سطح خارجی لوله از نقطه شبنم محیط پایینتر باشد، بخار آب موجود در هوا روی سطح لوله به مایع تبدیل میشود. این پدیده که به آن تعریق یا کندانس گفته میشود، میتواند به عایق، لوله، سینی کابل و کف موتورخانه آسیب برساند.
پیامدهای عایقکاری ضعیف
- افزایش مصرف گاز و برق
- کاهش راندمان دیگ، چیلر یا پمپ حرارتی
- ایجاد قطرات آب روی لولههای سرد
- خوردگی سطح لوله و اتصالات
- آسیب به تجهیزات اطراف
- افزایش نیاز به تعمیر و نگهداری
- کاهش آسایش حرارتی در ساختمان
- افزایش دمای محیط موتورخانه در فصل گرم
- هدررفت انرژی در مسیرهای طولانی
عایق الاستومری با کاهش شار حرارتی و کنترل انتقال بخار آب، به حفظ شرایط مناسب در شبکه تاسیساتی کمک میکند.
مزایای عایق الاستومری در موتورخانه
۱. کاهش اتلاف حرارت
عایق الاستومری مانند یک لایه مقاوم در برابر عبور حرارت عمل میکند. در لولههای آب گرم، این ویژگی باعث میشود دمای سیال در مسیر بهتر حفظ شود و انرژی کمتری برای جبران افت دما مصرف شود.
در خطوط آب سرد نیز عایق مانع ورود گرمای محیط به داخل لوله میشود. در نتیجه، بار سرمایشی سیستم کاهش پیدا کرده و عملکرد چیلر یا تجهیزات سرمایشی پایدارتر میشود.
۲. جلوگیری از تعریق لولههای سرد
یکی از دلایل اصلی استفاده از عایق الاستومری در موتورخانه، کنترل تعریق است. عایق باید بتواند هم انتقال حرارت را کاهش دهد و هم از نفوذ بخار آب به ساختار داخلی خود جلوگیری کند.
ساختار سلولبسته عایق الاستومری، در این زمینه مزیت مهمی ایجاد میکند. البته جلوگیری کامل از تعریق به انتخاب ضخامت صحیح، آببندی درزها و اجرای اصولی بستگی دارد.
۳. مقاومت در برابر نفوذ رطوبت
رطوبت میتواند بهمرور عملکرد بسیاری از عایقها را کاهش دهد. جذب آب باعث افزایش وزن، کاهش خاصیت عایقکاری و ایجاد شرایط مناسب برای خوردگی سطح لوله میشود.
عایق الاستومری با جذب آب پایین و مقاومت مناسب در برابر بخار، برای محیطهای مرطوب مانند موتورخانه گزینهای قابلاعتماد است. با این حال، درزهای باز یا برشهای غیراصولی میتوانند مسیر ورود رطوبت باشند.
۴. انعطافپذیری و نصب آسان
لولههای موتورخانه فقط مسیرهای مستقیم نیستند. زانوها، سهراهیها، شیرآلات، فلنجها و اتصالات متعدد در این فضا وجود دارند. انعطافپذیری عایق الاستومری باعث میشود اجرای آن روی بسیاری از مسیرها آسانتر باشد.
عایقهای لولهای برای مسیرهای مستقیم سرعت نصب بالایی دارند. برای تجهیزات بزرگتر یا سطوح نامنظم نیز میتوان از عایق رولی یا ورقی استفاده کرد.
۵. کاهش احتمال خوردگی زیر عایق
خوردگی زیر عایق معمول با سطح فلزی باقی بماند. این مسئله ممکن است در ابتدا باقی بماند. این مسئله ممکن است در ابتدا دیده نشود، اما در بلندمدت ضخامت لوله را کاهش داده و ایمنی سیستم را تحت تأثیر قرار دهد.
عایق الاستومری با محدود کردن ورود رطوبت و بخار آب، احتمال وقوع این مشکل را کاهش میدهد. با این حال، آمادهسازی سطح، آببندی و بازرسی دورهای همچنان ضروری است.
۶. ظاهر منظم و حرفهای
موتورخانهای که بهصورت اصولی عایقکاری شده باشد، نظم اجرایی بیشتری دارد. سطح یکنواخت عایق الاستومری، امکان اجرای تمیز روی لولهها و ایجاد مسیرهای قابلشناسایی را فراهم میکند.
در پروژههای تجاری و صنعتی، میتوان از روکشها یا نوارهای مشخصکننده برای تفکیک خطوط آب سرد، آب گرم و سایر سیالات استفاده کرد.
کاربردهای عایق الاستومری در موتورخانه
عایق الاستومری را میتوان در بخشهای مختلف موتورخانه و شبکه تأسیسات استفاده کرد.
عایقکاری لولههای آب سرد
در سیستمهای سرمایشی، لولهها معمولاً دمایی پایینتر از محیط دارند. به همین دلیل، احتمال تعریق و انتقال گرما به سیال وجود دارد. عایق لولهای الاستومری برای این مسیرها باید ضخامت و مقاومت بخار کافی داشته باشد.
تمام درزهای طولی و عرضی در این کاربرد اهمیت زیادی دارند. اگر درزها بهدرستی بسته نشوند، بخار آب از همان نقاط وارد شده و عملکرد عایق کاهش پیدا میکند.
عایقکاری لولههای آب گرم
لولههای آب گرم، رفت و برگشت گرمایش و مدارهای مرتبط با دیگ یا مبدل، برای کاهش اتلاف حرارت عایقکاری میشوند. عایقکاری این خطوط علاوه بر صرفهجویی انرژی، دمای محیط موتورخانه را نیز کنترل میکند.
در انتخاب عایق برای آب گرم، باید دمای کاری محصول و فاصله آن از منابع حرارتی بسیار داغ بررسی شود. برای نقاطی با دمای غیرمعمول بالا، مشاوره فنی ضروری است.
عایقکاری چیلر و سیستمهای تهویه
لولههای متصل به چیلر، هواساز و سیستمهای تهویه مطبوع، معمولاً به عایقکاری دقیق نیاز دارند. هرگونه نقص در عایقکاری این خطوط ممکن است باعث تشکیل قطرات آب و آسیب به تجهیزات شود.

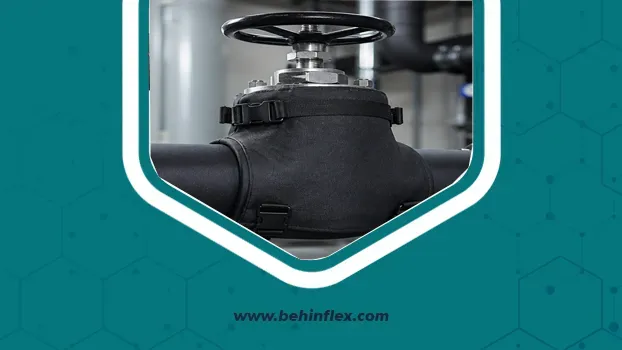

در این بخش، پیوستگی عایق در اطراف شیرآلات، اتصالات، فلنجها و نقاط تغییر مسیر بسیار مهم است.
عایقکاری مخازن و تجهیزات
عایق الاستومری ورقی میتواند برای پوشش مخازن، بدنه تجهیزات و سطوحی که شکل استاندارد لولهای ندارند استفاده شود. در این کاربرد، اندازهگیری دقیق و طراحی الگوی برش اهمیت دارد.
سطح تجهیزات باید پیش از نصب تمیز، خشک و عاری از گردوغبار، چربی و زنگزدگی قابلتوجه باشد.
انواع عایق الاستومری مناسب موتورخانه
عایق الاستومری لولهای
عایق لولهای بهصورت قطعات آماده با قطر داخلی مشخص تولید میشود. این مدل برای مسیرهای مستقیم انتخابی سریع و اقتصادی است.
هنگام خرید باید قطر داخلی عایق با قطر خارجی لوله هماهنگ باشد. استفاده از عایق بیش از حد بزرگ یا کوچک، کیفیت نصب و عملکرد نهایی را کاهش میدهد.
عایق الاستومری رولی
عایق رولی برای سطوح وسیع، کانالها و لولههای با قطر زیاد کاربرد دارد. این محصول امکان برش و شکلدهی بیشتری در اختیار نصاب قرار میدهد.
در اجرای رولی، اتصال لبهها و آببندی درزها باید با دقت انجام شود. چسب نامناسب یا اجرای ناپیوسته میتواند باعث باز شدن درزها در طول زمان شود.
عایق الاستومری ورقی
عایق ورقی برای تجهیزات، مخازن، سطوح تخت و بخشهای پیچیده استفاده میشود. این مدل در پروژههایی که شکل سطح یکنواخت نیست، انعطاف بیشتری ایجاد میکند.
عایق روکشدار
در صورتی که عایق در معرض نور خورشید، ضربه، تماس مکانیکی یا شرایط محیطی خاص باشد، استفاده از روکش محافظ میتواند دوام آن را افزایش دهد. نوع روکش باید با محل نصب و الزامات پروژه هماهنگ باشد.
راهنمای انتخاب ضخامت عایق الاستومری
هیچ ضخامت واحدی برای تمام موتورخانهها مناسب نیست. ضخامت باید با توجه به مجموعهای از عوامل فنی انتخاب شود.
عوامل تعیینکننده ضخامت
- دمای سیال داخل لوله
- دمای محیط موتورخانه
- رطوبت نسبی محیط
- قطر خارجی لوله
- نوع سیال
- وضعیت تهویه موتورخانه
- حساسیت سیستم به تعریق
- مدت زمان کارکرد تجهیزات
- الزامات استاندارد و مشخصات فنی پروژه
بهطور کلی، برای خطوط سرد و مکانهایی با رطوبت بالا، کنترل بخار آب اهمیت زیادی دارد و معمولاً به طراحی دقیقتری نیاز است. برای خطوط گرم نیز هدف اصلی، کاهش افت حرارت و جلوگیری از تماس مستقیم افراد با سطح داغ است.
آیا ضخامت بیشتر همیشه بهتر است؟
خیر. افزایش ضخامت ممکن است در برخی شرایط مفید باشد، اما همیشه اقتصادیترین یا اجراییترین گزینه نیست. ضخامت بیش از نیاز میتواند فضای نصب را اشغال کند، اجرای اتصالات را دشوار سازد و هزینه خرید را افزایش دهد.
بهترین تصمیم، انتخاب ضخامت بهینه بر اساس محاسبات حرارتی، شرایط محیطی و نوع کاربرد است.
جدول مقایسه عایق الاستومری با عایقهای رایج
| معیار مقایسه | عایق الاستومری | پشم شیشه | پشم سنگ | پلیاتیلن |
|---|---|---|---|---|
| ساختار | سلولبسته و انعطافپذیر | الیافی | الیافی و معدنی | سلولبسته |
| مقاومت در برابر رطوبت | بالا | نیازمند روکش و آببندی | وابسته به روکش | مناسب |
| کنترل تعریق | بسیار مناسب | وابسته به اجرای بخاربند | وابسته به اجرای بخاربند | مناسب |
| نصب روی اتصالات | نسبتاً آسان | دشوارتر | دشوارتر | آسان |
| انعطافپذیری | بالا | کم تا متوسط | کم | متوسط |
| ظاهر نهایی | مرتب | نیازمند پوشش | نیازمند پوشش | مرتب |
| کاربرد در خطوط سرد | بسیار مناسب | مشروط به اجرای دقیق | مشروط به اجرای دقیق | مناسب |
| نیاز به آببندی درزها | دارد | بسیار مهم | بسیار مهم | دارد |
این جدول یک مقایسه عمومی است. انتخاب نهایی باید بر اساس دمای کاری، شرایط محیط، استاندارد پروژه و مشخصات فنی محصول انجام شود.
روش نصب عایق الاستومری در موتورخانه
مرحله اول: بررسی و آمادهسازی سطح
پیش از نصب، سطح لوله یا تجهیز باید تمیز و خشک باشد. وجود روغن، گردوغبار، زنگزدگی یا رطوبت میتواند چسبندگی و کیفیت اجرای عایق را کاهش دهد.
همچنین باید نشتیهای احتمالی، عیوب جوشکاری و وضعیت بستها بررسی شود. پس از پایان عایقکاری، دسترسی به برخی نقاط دشوار خواهد شد.
مرحله دوم: اندازهگیری دقیق
قطر لوله، طول مسیر و ابعاد اتصالات باید اندازهگیری شود. در عایقهای لولهای، تناسب قطر داخلی عایق با قطر خارجی لوله اهمیت زیادی دارد.
برای زانوها و سهراهیها، بهتر است برشها با الگوی مناسب انجام شوند تا ضخامت عایق در محل اتصال کاهش پیدا نکند.
مرحله سوم: برش و نصب
عایق باید با ابزار مناسب و برش تمیز آماده شود. کشیدن بیش از حد عایق هنگام نصب میتواند ضخامت واقعی آن را کاهش دهد و باعث ایجاد فشار درزها شود.

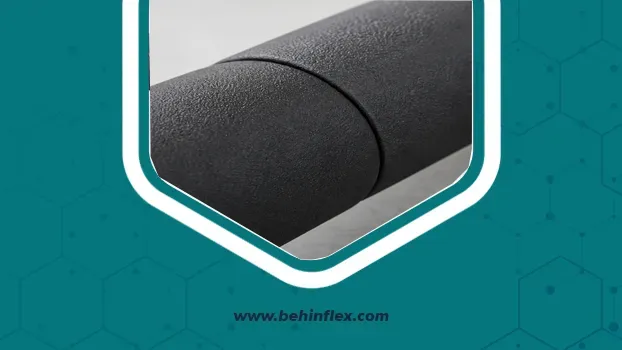

در مسیرهای مستقیم، قطعات باید بدون فشردگی غیرضروری کنار یکدیگر قرار گیرند. درزها باید با چسب سازگار و روش صحیح آببندی شوند.
مرحله چهارم: آببندی درزها باز میتواند مسیر نف درزها در لولههای سرد اهمیت ویژهای دارد. درز باز میتواند مسیر نفوذ بخار آب باشد و احتمال تعریق زیر عایق را افزایش دهد.
در پایان کار، تمام درزهای طولی، عرضی، زانوها، سهراهیها و محل اتصال به تجهیزات باید بررسی شوند.
مرحله پنجم: کنترل نهایی
پس از نصب، موارد زیر بررسی میشوند:
- یکنواخت بودن ضخامت
- نبود شکاف و پارگی
- بسته بودن درزها
- اتصال مناسب عایق به سطح
- پوشش کامل اتصالات
- عدم تماس عایق با منبع حرارتی نامناسب
- امکان دسترسی به شیرها و تجهیزات ضروری
اشتباهات رایج در اجرای عایق موتورخانه
استفاده از محصول نامتناسب با دما
هر عایق الاستومری برای تمام دماها و کاربردها طراحی نشده است. مشخصات فنی محصول باید پیش از خرید بررسی شود.
بیتوجهی به اتصالات
گاهی بخشهای مستقیم لوله عایق میشوند، اما زانوها، شیرآلات و فلنجها بدون عایق باقی میمانند. این نقاط میتوانند محل اصلی اتلاف انرژی یا تعریق باشند.
نصب روی سطح مرطوب
وجود رطوبت بین لوله و عایق، شرایط مناسبی برای خوردگی ایجاد میکند. سطح باید قبل از نصب کاملاً خشک باشد.
باز گذاشتن درزها
حتی یک درز کوچک در مسیر سرد میتواند عملکرد بخاربند را مختل کند. آببندی کامل، بخش جداییناپذیر نصب صحیح است.
انتخاب صرفاً بر اساس قیمت
قیمت پایینتر همیشه به معنای خرید اقتصادی نیست. اگر عایق کیفیت، ضخامت یا مقاومت بخار مناسبی نداشته باشد، هزینههای تعمیر و تعویض در آینده بیشتر خواهد شد.
راهنمای خرید عایق الاستومری برای موتورخانه
برای خرید دقیق، ابتدا باید مشخصات فنی پروژه را جمعآوری کنید. قطر لولهها، متراژ، نوع سیال، دمای کاری و محل نصب، اطلاعات پایه برای انتخاب محصول هستند.
در پروژههای کوچک، ممکن است انتخاب عایق لولهای با اندازه مناسب کافی باشد. اما در موتورخانههای بزرگ، بهتر است پیش از خرید، مسیرها و تجهیزات توسط کارشناس بررسی شوند.
هنگام خرید به این موارد توجه کنید
- کیفیت و یکنواختی بافت عایق
- بستهبودن ساختار سلولی
- ضخامت واقعی محصول
- محدوده دمای کاری
- مقاومت در برابر نفوذ بخار
- انعطافپذیری و قابلیت برش
- سازگاری چسب و متعلقات نصب
- نوع روکش در صورت نیاز
- شرایط حمل و نگهداری
- خدمات مشاوره و پشتیبانی فروشنده
بهین فلکس بهعنوان مرجع تخصصی عایقهای الاستومریک، امکان بررسی گزینههای مناسب برای پروژههای موتورخانه، سرمایشی، گرمایشی و تهویه را فراهم میکند. برای دریافت مشاوره، استعلام قیمت و بررسی محصولات، میتوانید به سایت behinflex.com مراجعه کنید.
همچنین برای مشاهده دستهبندیهای مرتبط، بررسی عایقهای لولهای و رولی و مقایسه گزینههای موجود، به بخش فروشگاه بهین فلکس سر بزنید.
چکلیست نهایی پیش از سفارش
- [ ] نوع سیستم مشخص شده است.
- [ ] قطر خارجی لولهها اندازهگیری شده است.
- [ ] متراژ مسیرها محاسبه شده است.
- [ ] دمای کاری سیال مشخص است.
- [ ] شرایط رطوبتی موتورخانه بررسی شده است.
- [ ] ضخامت مناسب انتخاب شده است.
- [ ] برای زانوها و اتصالات راهکار اجرایی در نظر گرفته شده است.
- [ ] چسب و متعلقات مورد نیاز مشخص شدهاند.
- [ ] نیاز به روکش محافظ بررسی شده است.
- [ ] قیمت و مشخصات فنی از فروشنده معتبر استعلام شده است.
جمعبندی
عایق الاستومری برای موتورخانه، راهکاری مؤثر برای کاهش اتلاف انرژی، جلوگیری از تعریق لولههای سرد، کنترل انتقال حرارت و افزایش دوام تجهیزات تأسیساتی است. ساختار سلولبسته، انعطافپذیری و نصب نسبتاً آسان، این محصول را برای بسیاری از پروژههای ساختمانی و صنعتی مناسب کرده است.
بااینحال، عملکرد نهایی عایق به انتخاب ضخامت، تناسب قطر، کیفیت محصول و اجرای دقیق درزها و اتصالات وابسته است. خرید محصول نامناسب یا نصب غیراصولی میتواند بخش زیادی از مزایای عایقکاری را از بین ببرد.
برای انتخاب مطمئن، دریافت مشاوره و استعلام قیمت، بهین فلکس مرجع تخصصی شما در زمینه عایقهای الاستومریک است. برای مشاهده محصولات و دستهبندیهای مرتبط، به behinflex.com مراجعه کنید و پیش از سفارش، مشخصات فنی پروژه خود را با کارشناسان فروش در میان بگذارید.
سوالات متداول
۱. عایق الاستومری در موتورخانه چه کاربردی دارد؟
برای عایقکاری لولههای آب سرد و گرم، خطوط چیلر، سیستمهای تهویه، کانالها، مخازن و برخی تجهیزات تأسیساتی استفاده میشود.
۲. آیا عایق الاستومری از تعریق لوله جلوگیری میکند؟
بله، ساختار سلولبسته آن میتواند تعریق را بهطور مؤثری کنترل کند؛ اما انتخاب ضخامت مناسب و آببندی کامل درزها ضروری است.
۳. بهترین نوع عایق الاستومری برای لولههای موتورخانه کدام است؟
برای مسیرهای مستقیم معمولاً عایق لولهای و برای سطوح بزرگ یا تجهیزات با شکل پیچیده، عایق رولی یا ورقی مناسبتر است.
۴. ضخامت مناسب عایق الاستومری چقدر است؟
ضخامت به دمای سیال، قطر لوله، رطوبت محیط، نوع سیستم و هدف عایقکاری بستگی دارد و باید بر اساس شرایط پروژه انتخاب شود.
۵. آیا نصب عایق الاستومری نیاز به چسب دارد؟
بله، برای آببندی درزها و اتصال صحیح قطعات، استفاده از چسب سازگار و اجرای اصولی آن اهمیت زیادی دارد؛ بهویژه در خطوط آب سرد.
