تست فشار لوله‌کشی آب؛ روش استاندارد، زمان و خطاهای رایج

تست فشار لوله‌کشی آب (Hydrostatic Pressure Test) فرایندی حیاتی برای سنجش آب‌بندی و استحکام مکانیکی لوله و اتصالات پیش از پوشاندن سطوح است. طبق مبحث ۱۶ مقررات ملی ساختمان، این تست با فشار ۱.۵ برابر فشار کاری سیستم (حداقل ۱۰ بار یا ۱۵۰ PSI) و به مدت حداقل ۱۰ دقیقه برای افت فشار صفر انجام می‌شود. برای اطمینان از سلامت شبکه، تست ثانویه به مدت ۲۴ ساعت در فشار کاری صورت می‌گیرد. هرگونه افت فشار نشان‌دهنده نشتی، عدم اجرای صحیح اتصال یا آسیب‌دیدگی لوله‌ها است.

اهمیت تست فشار در شبکه‌های لوله‌کشی و تاسیسات

اجرای تست فشار هیدرواستاتیک یکی از الزامات اجتناب‌ناپذیر در مهندسی تاسیسات مکانیکی است. شبکه لوله و اتصالات پس از برش‌کاری، جوش‌کاری، رزوه یا پرسی شدن، ممکن است در برابر تنش‌های حرارتی و فشاری دچار آسیب‌های ریزسازه یا عدم آب‌بندی کامل شوند. انجام این تست قبل از نازک‌کاری و پوشاندن لوله‌ها با ملات، از بروز خسارت‌های سنگین ناشی از نم، نشست و تخریب ساختمان جلوگیری می‌کند.

علاوه بر سنجش سلامت سیستم آب‌رسانی، تست فشار تضمین‌کننده عملکرد بهینه عایق‌کاری حرارتی است. در صورتی که شبکه لوله‌کشی دچار نشتی زیرسطحی باشد، عایق‌های حرارتی کارایی خود را از دست داده و دچار افت مقاومت حرارتی می‌شوند.

تجهیزات مورد نیاز برای اجرای تست هیدرواستاتیک

برای اجرای دقیق و استاندارد تست فشار در سیستم لوله و اتصالات، استفاده از ابزار سنجش کالیبره شده و باکیفیت الزامی است:

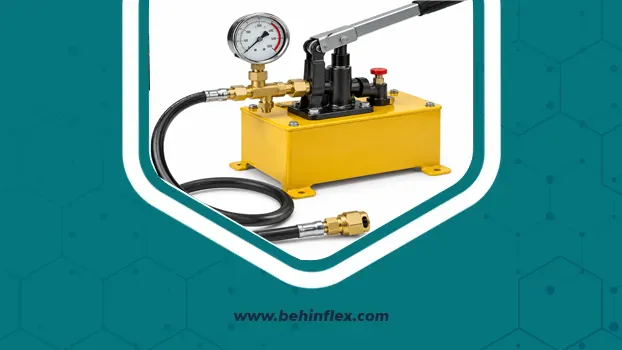

• پمپ تست فشار (Hydrostatic Test Pump): پمپ‌های دستی یا برقی جهت تزریق آب و افزایش تراکم فشار شبکه.

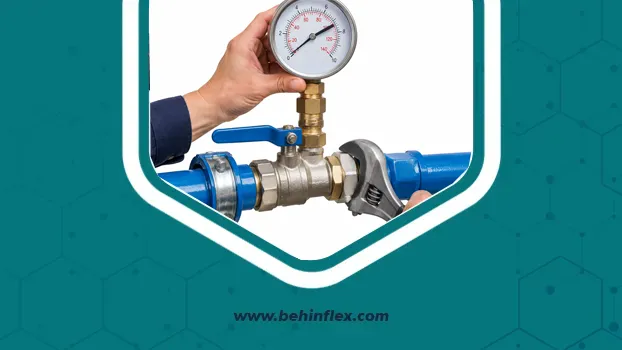

• مانومتر (Pressure Gauge): گیج سنجش فشار با محدوده کاری مناسب (معمولاً ۰ تا ۲۵ بار) و دقت درجه‌بندی ۰.۱ بار.

• شیر یک‌طرفه و شیر تخلیه (Check & Drain Valves): جهت حفظ فشار در مدار و ایمنی تخلیه پس از پایان تست.

• درپوش‌ها و اتصالات کورکن: جهت مسدود‌سازی تمام خروجی‌ها و کلکتورها.

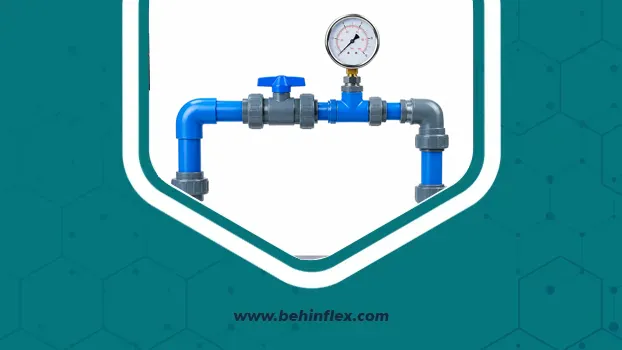

مراحل گام‌به‌گام روش استاندارد تست فشار لوله‌کشی آب

تست فشار باید بر اساس دستورالعمل‌های استاندارد ملی و بین‌المللی (مانند ASTM F2786 یا مبحث ۱۶ مقررات ملی) انجام شود. مراحل اجرای این فرایند به شرح زیر است:

گام اول: آماده‌سازی و هوادهی شبکه

پیش از ورود آب، باید کلیه مسدودکننده‌ها و درپوش‌های استاندارد روی خروجی‌های لوله و اتصالات نصب شوند. سپس آب تمیز از پایین‌ترین نقطه وارد سیستم شده و هم‌زمان شیرهای هوادهی (Air Vent) در بالاترین نقاط باز نگه داشته می‌شوند تا تمامی حباب‌های هوا از شبکه خارج شوند. وجود هوا در سیستم باعث خطای شدید در خوانش مانومتر می‌شود.

گام دوم: اعمال فشار اولیه و تثبیت

پمپ تست فشار به سیستم متصل شده و فشار سیستم به‌آرامی تا میزان مشخص‌شده (۱.۵ برابر فشار کاری) افزایش می‌یابد. افزایش فشار باید به‌صورت تدریجی انجام شود تا از بروز شوک هیدرولیکی یا ضربه قوچ (Water Hammer) جلوگیری گردد.

گام سوم: پایش و ثبت تغییرات فشار

پس از رسیدن به فشار مورد نظر، شیر ورودی پمپ بسته شده و زمان سنجی آغاز می‌شود. این مرحله شامل دو فاز تست اولیه (۱۰ تا ۳۰ دقیقه) برای بررسی افت شدید و تست نهایی (۲۴ ساعت) برای حصول اطمینان از عدم وجود نشتی‌های میکروسکوپی است.

[پرکردن آب و هواگیری] ──> [افزایش تدریجی فشار تا ۱.۵ برابر] ──> [پایش اولیه ۱۰ تا ۳۰ دقیقه] ──> [پایش ثانویه ۲۴ ساعته]

جدول استاندارد پارامترهای تست فشار لوله‌کشی

جدول زیر استانداردهای مرجع برای تست فشار در انواع لوله و اتصالات ساختمانی را بر اساس الزامات فنی نشان می‌دهد:

خطاهای رایج در تست فشار و روش‌های پیشگیری

عدم رعایت نکات فنی در زمان اجرای تست هیدرواستاتیک می‌تواند منجر به گزارش‌های نادرست (False Positive/Negative) یا آسیب به شبکه لوله و اتصالات شود.

۱. عدم خروج کامل هوای داخل لوله‌ها

هوا ماده‌ای تراکم‌پذیر است، در حالی که آب تراکم‌ناپذیر است. وجود حباب‌های هوا در خطوط باعث نوسان مانومتر، کاهش کاذب فشار یا خطای افت فشار می‌شود. همواره هواگیری را از بالاترین خروجی ساختمان انجام دهید.

۲. نوسانات دمای محیط

تغییرات دمای محیط در طول تست ۲۴ ساعته روی فشار آب داخل لوله‌ها تاثیر مستقیم دارد. افزایش دما باعث افزایش فشار و کاهش دما باعث افت فشار می‌شود. برای تحلیل درست، دمای سیال و محیط باید ثبت گردد.

۳. استفاده از مانومترهای غیرکالیبره

استفاده از گیج‌های نامرغوب یا ضربه‌خورده باعث ثبت اشتباه اعداد می‌شود. گیج تست باید دارای صفحه خوانا با قطر حداقل ۱۰ سانتی‌متر و درجه‌بندی دقیق باشد.

۴. عدم تثبیت لوله‌ها و اتصالات

پیش از اعمال فشار ۱۵ بار، لوله‌ها باید در فواصل استاندارد با بست مهار شوند. عدم تثبیت لوله‌ها ممکن است باعث دررفتگی اتصالات پرسی یا رزوه در اثر فشار بالا شود.

چک‌لیست نهایی تست فشار لوله‌کشی آب

قبل از تحویل پروژه و جلب تاییدیه ناظر، چک‌لیست زیر را بررسی کنید:

• [ ] انسداد کامل تمامی خروجی‌ها با درپوش‌های رزوه‌ای پایه بلند استاندارد.

• [ ] هواگیری کامل شبکه از بالاترین نقاط مصرف.

• [ ] باز بودن کلیه شیرهای زاویه‌ای، کلکتورها و مسیرهای اصلی.

• [ ] جداسازی تجهیزات حساس (مانند پکیج، آبگرمکن و شیرآلات) از مسیر تست فشار بالا.

• [ ] بررسی چشمی تمام نقاط اتصال، زانوها، سه‌راهی‌ها و محل‌های جوش یا پرس.

• [ ] ثبت دقیق عدد اولیه مانومتر و بررسی آن پس از پایان زمان استاندارد.

راهنمای خرید و انتخاب لوله و اتصالات استاندارد

کیفیت نهایی شبکه تاسیسات، ارتباط مستقیمی با جنس و استاندارد ساخت لوله و اتصالات دارد. حتی دقیق‌ترین روش‌های تست فشار نیز نمی‌توانند ضعف متریال نامرغوب را در بلندمدت جبران کنند. برای جلوگیری از پوسیدگی، افت فشار و افت حرارتی در شبکه آب گرم و سرد، انتخاب تجهیزات باکیفیت گام اول است.

مجموعه بهین فلکس (behinflex) به عنوان مرجع تخصصی و نماینده رسمی عایق‌های الاستومریک و تجهیزات تاسیساتی، راهکارهای جامع و استانداردی را برای ارتقای کیفیت تاسیسات ساختمانی ارائه می‌دهد. استفاده از لوله‌های استاندارد در کنار پوشش عایق‌کاری مناسب، طول عمر سیستم را دوچندان می‌کند.

پیشنهاد تخصصی: برای استعلام قیمت، دریافت مشاوره فنی در زمینه تامین متریال تأسیساتی و انتخاب عایق‌های مناسب شبکه لوله‌کشی، به بخش فروشگاه سایت behinflex.com مراجعه کنید.

جمع‌بندی و نتیجه‌گیری

تست فشار لوله‌کشی آب، ضامن ایمنی، سلامت و طول عمر تاسیسات یک سازه است. اجرای این تست بر اساس اصول مبحث ۱۶ و سنجش دقیق لوله و اتصالات در فشارهای بالای کاری، از بروز خسارت‌های پرهزینه ناشی از نم و شکستگی جلوگیری می‌نماید.

جهت اجرای پروژه‌های تاسیساتی منطبق بر استانداردهای مهندسی، تامین متریال مرغوب و دریافت راهکارهای تخصصی عایق‌کاری، می‌توانید روی دانش فنی و خدمات بهین فلکس (behinflex) حساب کنید. کارشناسان ما آماده ارائه مشاوره رایگان تخصصی به مهندسان و مجریان محترم هستند.

سوالات متداول (FAQ)

۱. فشار استاندارد برای تست لوله‌کشی آب خانگی چقدر است؟

فشار تست استاندارد طبق مبحث ۱۶ مقررات ملی، ۱.۵ برابر فشار کاری طراحی سیستم یا حداقل ۱۰ بار (۱۵۰ PSI) است.

۲. مدت زمان استاندارد برای ماندگاری فشار در تست چقدر است؟

تست اولیه حداقل ۱۰ تا ۳۰ دقیقه برای افت فشار صفر زمان نیاز دارد. برای اطمینان کامل، سیستم به مدت ۲۴ ساعت در فشار کاری پایش می‌شود.

۳. علت افت فشار مانومتر بدون وجود نشتی ظاهری چیست؟

علت اصلی معمولاً وجود هوای محبوس در شبکه، افت دمای محیط یا انبساط اندک لوله‌های پلیمری تحت فشار اولیه است.

۴. آیا تجهیزات پکیج و شیرآلات باید در زمان تست فشار متصل باشند؟

خیر. تجهیزات حساس مانند پکیج، شیرآلات مخلوط و آبگرمکن باید از مسیر تست فشار بالا جدا شوند تا دچار آسیب مکانیکی نگردند.

۵. در صورت بروز افت فشار در تست ۲۴ ساعته چه باید کرد؟

ابتدا اتصال مانومتر و درپوش‌ها بررسی شود. در صورت عدم وجود نشتی در خروجی‌ها، تمام نقاط اتصال لوله و اتصالات به‌صورت چشمی یا با کف صابون بازرسی شوند.

۶. چرا انتخاب لوله و اتصالات استاندارد در کاهش خطای تست فشار موثر است؟

لوله‌ها و اتصالات مرغوب دارای مقاومت ابعادی و تحمل فشاری طبق استاندارد هستند و در اثر اعمال فشار ۱۰ بار دچار دوپهن شدن، ترک‌های مویی یا افت فشار ناشی از تغییر شکل نمی‌شوند.
