راهنمای جامع هواگیری گرمایش از کف؛ مراحل، ابزارها و نکات کلیدی برای افزایش بازدهی سیستم
راهنمای جامع هواگیری گرمایش از کف؛ مراحل، ابزارها و نکات کلیدی برای افزایش بازدهی سیستم
سیستمهای گرمایش از کف به عنوان یکی از کارآمدترین و مطبوعترین روشهای گرمایشی در ساختمانهای مدرن شناخته میشوند. این سیستمها با توزیع یکنواخت حرارت از کف، آسایش حرارتی بینظیری را فراهم میکنند. با این حال، نفوذ هوا به داخل لولههای پنجلایه پکس (PEX) یکی از شایعترین مشکلاتی است که عملکرد این سیستم را مختل میکند. هوا به عنوان یک عایق حرارتی ناخواسته عمل کرده و مانع گردش صحیح آب گرم در مدارها میشود. این مسئله نهتنها دمای محیط را کاهش میدهد، بلکه فشار مضاعفی به پمپ سیرکولاتور وارد کرده و مصرف انرژی را به شدت افزایش میدهد. در این مقاله تخصصی، به بررسی دقیق مراحل هواگیری گرمایش از کف و روشهای پیشگیری از ایجاد مجدد هوا میپردازیم.
هواگیری گرمایش از کف فرآیند حیاتی خارج کردن حبابهای هوای محبوس در لولهها از طریق شیرهای تخلیه هوا (ایرونت) روی کلکتور رفت و برگشت است. علائم اصلی نیاز به هواگیری شامل سرد بودن بخشهایی از کف، صدای شرشر آب از جعبه کلکتور و افت فشار پکیج است. انجام سالانه این کار پیش از شروع فصل سرما، راندمان حرارتی سیستم را تا ۳۰٪ افزایش داده و مانع استهلاک پمپ سیرکولاتور میشود. استفاده از عایقهای حرارتی استاندارد بهین فلکس در کف و لولههای رابط، مکمل اصلی حفظ این بازدهی است.
چرا هوا در سیستم گرمایش از کف نفوذ میکند؟
سیستمهای گرمایش از کف مدارهای بستهای هستند که آب در آنها گردش میکند. با این حال، نفوذ هوا به دلایل مختلفی رخ میدهد. یکی از دلایل اصلی، پدیده دیفیوژن یا نفوذ مولکولی اکسیژن از جداره لولههای غیر استاندارد است. لولههای پنجلایه بیکیفیت یا تکلایه بدون لایه سد اکسیژن (EVOH)، اجازه ورود اتمهای اکسیژن را به داخل آب میدهند.
دلیل دوم، تبخیر طبیعی آب و آزادسازی گازهای محلول در آب بر اثر حرارت بالا در دیگ یا پکیج است. همچنین خرابی شیرهای هواگیری خودکار (ایرونت) روی کلکتور یا نشتهای جزئی در اتصالات برنجی میتواند به تدریج هوا را وارد مدار کند. تجمع این حبابهای ریز هوا در نقاط مرتفع لولهکشی، سدی در برابر جریان آب ایجاد میکند که اصطلاحاً به آن «قفل هوا» میگویند.
علائم و نشانههای وجود هوا در لولههای گرمایش از کف
تشخیص به موقع وجود هوا در سیستم میتواند از آسیبهای جدی به پمپ و اتصالات جلوگیری کند. اگر با هر یک از علائم زیر مواجه شدید، زمان هواگیری سیستم فرا رسیده است:
- گرم نشدن یکنواخت کف: بخشهایی از پذیرایی یا اتاقها کاملاً گرم هستند اما بخشهای دیگر سرد باقی ماندهاند.
- صدای غیرعادی از کلکتور: شنیده شدن صدای حباب، شرشر آب یا ضربه (چکش آبی) از داخل جعبه کلکتور گرمایش از کف.
- افت مداوم فشار پکیج: نیاز مکرر به باز کردن شیر پرکن پکیج برای بالا بردن فشار آب نشاندهنده وجود نشتی یا تخلیه هوا از ایرونتهای خراب است.
- کارکرد مداوم پمپ بدون گرم شدن محیط: پمپ سیرکولاتور به طور مداوم کار میکند و داغ میشود اما دمای اتاق تغییر نمیکند.
مقایسه روشهای هواگیری دستی و خودکار کلکتور
برای درک بهتر تفاوت عملکرد و کارایی قطعات نصبشده روی کلکتور گرمایش از کف، جدول زیر را بررسی کنید:
ویژگی شیر هواگیری دستی (تخلیه سوزنی) شیر هواگیری خودکار (ایرونت برنجی) مکانیزم عملکرد نیاز به باز کردن دستی پیچ تخلیه با آچار مخصوص عملکرد مکانیکی شناور داخلی بدون دخالت کاربر هزینه اولیه بسیار ارزان و اقتصادی قیمت بالاتر نسبت به مدلهای دستی دقت در تخلیه هوا تخلیه کامل هوا به همراه حجم کمی از آب تخلیه مداوم حبابهای ریز هوا در حین کارکرد سیستم طول عمر و نگهداری عمر بسیار طولانی، بدون خرابی مکانیکی احتمال رسوبگرفتگی سوزن تخلیه و نیاز به تعویض دورهای میزان کاربری مناسب برای راهاندازی اولیه و سرویسهای سالانه ضروری برای جلوگیری از تجمع تدریجی هوا در حین کار
تجهیزات مورد نیاز برای هواگیری گرمایش از کف
قبل از شروع فرآیند، مطمئن شوید ابزارهای زیر را در اختیار دارید. آمادهسازی این ابزارها کارایی شما را بالا برده و از کثیف شدن محیط جلوگیری میکند:
- شیلنگ شفاف نمره ۲ یا ۲.۵ (حداقل ۳ متر): برای اتصال به شیر تخلیه کلکتور برگشت و هدایت آب به فاضلاب. شفاف بودن شیلنگ به شما کمک میکند تا خروج حبابهای هوا را به وضوح ببینید.
- آچار مخصوص کلکتور یا آچار فرانسه: جهت باز و بستهکردن درپوشها و شیرهای تخلیه.
- پیچگوشتی دوسو یا آچار آلن: برای تنظیم شیرهای کوپلی یا کلکتورهای ترموستاتیک.
- ظرف یا سطل بزرگ: برای جمعآوری آبهای خروجی احتمالی در اطراف کلکتور.
- دستمال نخی و جاذب آب: جهت تمیزکاری سریع اتصالات پس از پایان کار.
راهنمای گامبهگام و تصویری مراحل هواگیری گرمایش از کف
برای هواگیری صحیح و بدون آسیب زدن به تجهیزات پکیج و کلکتور، مراحل زیر را با دقت و به ترتیب انجام دهید:
مرحله اول: خاموش کردن سیستم گرمایشی و پمپ
قبل از هر اقدامی، پکیج دیواری یا مشعل و پمپ سیرکولاتور موتورخانه را خاموش کنید. اجازه دهید حداقل ۳۰ تا ۴۵ دقیقه از خاموش شدن سیستم بگذرد تا دمای آب درون لولهها کاهش یابد و فشار استاتیکی سیستم به تعادل برسد. هواگیری در زمان روشن بودن پمپ سیرکولاتور بیفایده است زیرا پمپ هوا را با سرعت در مدار میچرخاند و مانع تجمع آن در بالای کلکتور میشود.

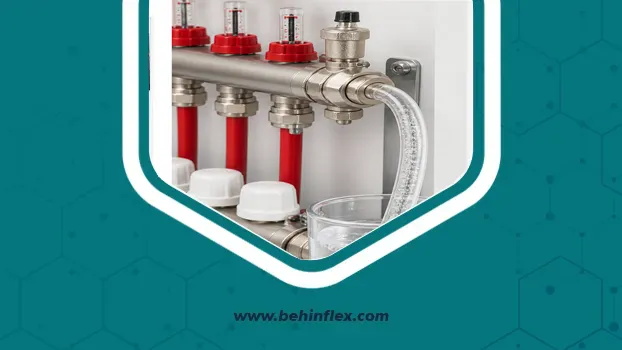

مرحله دوم: اتصال شیلنگ تخلیه به کلکتور برگشت

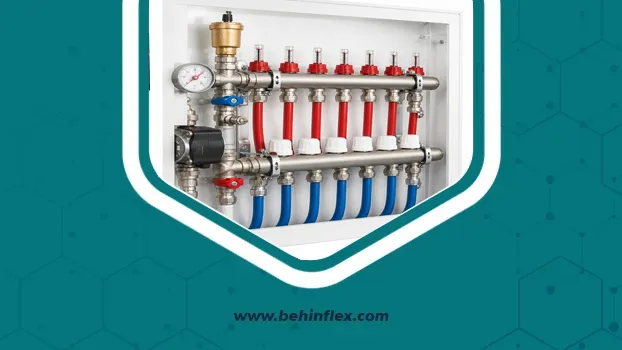

کلکتور بالایی معمولاً کلکتور رفت (دارای فلومتر یا شیرهای تنظیم جریان) و کلکتور پایینی کلکتور برگشت است. شیلنگ شفاف را به شیر تخلیه انتهای کلکتور برگشت (پایینی) متصل کنید. سر دیگر شیلنگ را در یک خروجی فاضلاب مطمئن (مثل کفشور حمام یا توالت) قرار دهید و مطمئن شوید شیلنگ در جای خود محکم شده است.
مرحله سوم: بستن تمامی شیرهای رفت و برگشت مدارها
روی کلکتور رفت و برگشت به ازای هر مسیر رفت و برگشت به اتاقها، یک شیر وجود دارد. تمام این شیرها را به طور کامل ببندید. این کار به این دلیل انجام میشود که بتوانید هر مدار را به صورت مجزا، متمرکز و با فشار بالای آب هواگیری کنید. اگر همه مدارها همزمان باز باشند، آب از مسیری که کمترین مقاومت را دارد عبور کرده و هوای مدارهای طولانیتر تخلیه نمیشود.
مرحله چهارم: باز کردن اولین مدار و شروع هواگیری
شیر رفت و برگشت مربوط به اولین مدار (ترجیحاً کوتاهترین مسیر نزدیک به کلکتور) را باز کنید. شیر ورودی آب ساختمان (یا شیر پرکن پکیج) را باز نگه دارید تا فشار آب سیستم افت نکند. سپس شیر تخلیه انتهای کلکتور برگشت (که شیلنگ به آن متصل است) را باز کنید. آب با فشار وارد این تکمدار شده و هوا را به همراه خود به سمت شیلنگ خروجی هدایت میکند.
به شیلنگ شفاف نگاه کنید؛ در ابتدا آب به همراه مقادیر زیادی حباب هوا و کف خارج میشود. آنقدر منتظر بمانید تا جریان آب خروجی کاملاً صاف، یکنواخت و بدون حباب شود. پس از اطمینان از تخلیه کامل هوا، شیرهای این مدار را ببندید.
مرحله پنجم: تکرار عملیات برای تمام مدارها
مراحل ذکر شده در مرحله چهارم را به ترتیب برای تکتک مدارهای گرمایش از کف تکرار کنید. به یاد داشته باشید که در هر لحظه فقط باید شیرهای یک مدار باز باشند. این روش متمرکز، تضمین میکند که هیچ حبابی در خمیدگیها و زوایای لولههای کف باقی نماند.
مرحله ششم: تنظیم فشار و راهاندازی مجدد سیستم
پس از پایان هواگیری آخرین مدار، شیر تخلیه کلکتور برگشت را ببندید. شیلنگ را جدا کرده و اتصالات را با دستمال خشک کنید. شیر پرکن پکیج را باز کنید تا عقربه فشارسنج پکیج به محدوده استاندارد یعنی ۱.۵ تا ۲ بار (Bar) برسد. شیرهای رفت و برگشت تمام مدارها روی کلکتور را باز کنید. اکنون میتوانید پکیج و پمپ سیرکولاتور را روشن نمایید.
چکلیست اقدامات پس از هواگیری گرمایش از کف
پس از اتمام مراحل هواگیری، اجرای اقدامات زیر جهت اطمینان از کارکرد ایمن و بهینه سیستم الزامی است:
- [ ] کنترل فشار پکیج و ثابت ماندن آن بین ۱.۵ تا ۱.۸ بار در حالت گرم.
- [ ] بررسی عدم وجود نشتی آب از پینهای شیرهای رفت و برگشت و درپوش هواگیری خودکار.
- [ ] اطمینان از باز بودن کامل شیرهای متصل به فلومترهای کلکتور رفت.
- [ ] چک کردن دمای لولههای رفت و برگشت هر مدار با لمس دست (لولههای برگشت باید پس از مدتی گرم شوند).
- [ ] بررسی وضعیت کارکرد بدون صدای پمپ سیرکولاتور پکیج.
- [ ] اطمینان از باز بودن شیرهای هواگیری اتوماتیک (ایرونتها) و مسدود نبودن خروجی هوا.
نقش عایقکاری استاندارد در کاهش دفعات هواگیری و افزایش راندمان
بسیاری از تکنسینها و صاحبان ساختمان تصور میکنند هواگیری مداوم تنها راه حل گرم شدن ساختمان است. اما حقیقت این است که بخش عمدهای از اتلاف انرژی حرارتی در سیستمهای گرمایش از کف، به دلیل عدم عایقکاری مناسب کف ساختمان و لولههای رابط رخ میدهد.

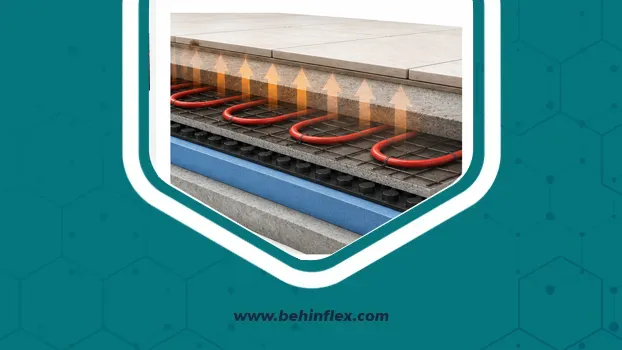

طراحی اصولی سیستم گرمایش از کف نیازمند استفاده از عایقهای حرارتی با ضریب انتقال حرارت بسیار پایین در زیر لولهها است تا گرما به جای نفوذ به سقف طبقه زیرین یا پی ساختمان، به طور کامل به سمت بالا هدایت شود.
شرکت بهین فلکس به عنوان نماینده انحصاری و مرجع تخصصی ارائه انواع عایقهای الاستومریک رولی و لولهای، راهکارهای مهندسی بینظیری را برای پروژههای گرمایش از کف ارائه میدهد. استفاده از عایق الاستومریک رولی بهین فلکس به عنوان بستر لولههای پنجلایه، مانع اتلاف انرژی حرارتی شده و با تثبیت دمای کارکرد سیستم، نوسانات حرارتی آب درون لولهها را کاهش میدهد. این تثبیت دما به نوبه خود میزان آزادسازی گازهای محلول در آب را به حداقل رسانده و دفعات نیاز به هواگیری سیستم را به شدت کاهش میدهد.
راهنمای خرید و استعلام قیمت تجهیزات عایقکاری بهین فلکس
برای دستیابی به بالاترین میزان بازدهی در سیستم گرمایش از کف، خرید عایقهای باکیفیت و با ضخامت مهندسیشده الزامی است. جهت دریافت مشاورههای فنی رایگان، محاسبه ضخامت بهینه عایق متناسب با اقلیم پروژه خود و همچنین استعلام قیمت روز محصولات، میتوانید به وبسایت رسمی بهین فلکس به نشانی behinflex.com مراجعه فرمایید. کارشناسان فنی ما آمادهاند تا بهترین راهکارها را جهت کاهش مصرف سوخت و افزایش طول عمر سیستمهای گرمایشی به شما ارائه دهند.
جمعبندی
هواگیری گرمایش از کف فرآیندی ساده اما بسیار حیاتی است که باید به طور منظم و سالانه انجام شود تا سیستم بتواند با حداکثر توان حرارتی خود کار کند. تجمع هوا در مدارها نهتنها آسایش حرارتی ساکنان را مختل میکند، بلکه هزینههای گاز مصرفی و خرابی پمپ پکیج را افزایش میدهد.
در کنار هواگیری صحیح، استفاده از متریال عایقکاری باکیفیت نقش مکملی را ایفا میکند. برند بهین فلکس با ارائه عایقهای الاستومریک پیشرفته، به عنوان شریک مطمئن شما در بهینهسازی مصرف انرژی ساختمان شناخته میشود. پیشنهاد میکنیم پیش از شروع فصل سرما، علاوه بر انجام مراحل هواگیری، وضعیت عایقکاری بخشهای کلکتور و لولههای ارتباطی را با مشاوره متخصصان بهین فلکس ارزیابی و اصلاح نمایید.
سوالات متداول (FAQ)
۱. هر چند وقت یکبار باید سیستم گرمایش از کف را هواگیری کنیم؟
به طور معمول، هواگیری سیستم باید سالی یکبار و در ابتدای فصل پاییز، پیش از روشن کردن مجدد سیستم گرمایشی انجام شود. در صورت بروز علائمی مانند سرد بودن بخشی از کف یا صدای آب، هواگیری اضطراری نیاز خواهد بود.
۲. چرا با وجود هواگیری مکرر، هنوز بخشهایی از کف خانه سرد است؟
این مشکل میتواند ناشی از سه عامل باشد: رسوبگرفتگی شدید لولهها، عدم تعادل هیدرولیکی (بالانس نبودن فلومترهای کلکتور) یا عدم استفاده از عایق حرارتی مناسب در کف ساختمان که موجب فرار گرما به طبقات پایین میشود.
۳. آیا خراب بودن ایرونت (شیر هواگیری خودکار) باعث افت فشار پکیج میشود؟
بله، اگر اورینگ یا سوزن داخلی شیر هواگیری خودکار رسوب بگیرد یا مستهلک شود، هوا به همراه بخار آب و قطرات آب خارج میشود که منجر به افت مداوم فشار بار پکیج خواهد شد.
۴. نقش عایق الاستومریک بهین فلکس در گرمایش از کف چیست؟
عایق الاستومریک بهین فلکس به عنوان بستر حرارتی زیر لولهها قرار میگیرد و با جلوگیری از هدررفت انرژی به سمت پایین، بازتاب گرما به سمت محیط خانه را تا حد بالایی افزایش داده و راندمان سیستم را بهینه میکند.
۵. آیا هواگیری گرمایش از کف بدون خاموش کردن پکیج امکانپذیر است؟
خیر. در زمان روشن بودن پکیج، پمپ سیرکولاتور با سرعت بالا آب را در لولهها میچرخاند و مانع از تجمع و خروج یکپارچه هوا از شیرهای تخلیه کلکتور میشود. بنابراین خاموش بودن پمپ الزامی است.
۶. چگونه میتوان از نفوذ مجدد هوا به سیستم گرمایش از کف جلوگیری کرد؟
استفاده از لولههای استاندارد پنجلایه دارای لایه سد اکسیژن (EVOH)، نصب ایرونتهای برنجی خودکار باکیفیت روی کلکتورها و اطمینان از آببندی کامل اتصالات برنجی کلکتور از مهمترین راههای پیشگیری هستند.
