گرمایش از کف اگر درست طراحی و اجرا شود، یکی از بهینهترین سیستمهای گرمایشی ساختمان است؛ اما کوچکترین خطا در عایقکاری، لولهگذاری، بتنریزی یا راهاندازی میتواند باعث افت راندمان، نابرابری دما، ترکخوردگی کف و افزایش مصرف انرژی شود. در این مقاله، استانداردهای اجرایی گرمایش از کف را بهصورت دقیق، کاربردی و قابل استناد بررسی میکنیم.
استاندارد اجرای گرمایش از کف بر چهار اصل استوار است: محاسبه بار حرارتی، استفاده از عایق مناسب زیرسازی، جانمایی صحیح لولهها با فاصله استاندارد، و تست فشار پیش از پوشش نهایی. دمای آب رفت معمولاً پایینتر از سیستمهای رادیاتوری است و کنترل آن با کلکتور و ترموستات انجام میشود. عایقکاری اصولی، بهویژه با عایقهای الاستومریک، از اتلاف انرژی به کف و دیوارهها جلوگیری میکند.
گرمایش از کف چیست و چرا استاندارد اجرا در آن حیاتی است؟

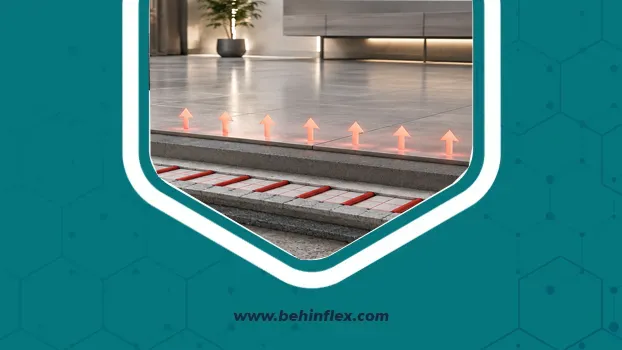

گرمایش از کف سیستمی است که در آن آب گرم در مدارهای لولهکشی شده زیر کف گردش میکند و گرما را بهصورت یکنواخت به فضا منتقل میکند. این روش، برخلاف رادیاتور، از سطح پایین فضا گرما را پخش میکند و آسایش حرارتی بالاتری ایجاد میکند.
اما چون لولهها بعد از بتنریزی یا پوشش نهایی عملاً غیرقابل دسترس میشوند، اجرای غیر استاندارد میتواند هزینه تعمیرات سنگینی ایجاد کند. به همین دلیل، از مرحله طراحی تا تست نهایی باید مطابق اصول مهندسی عمل شود.
مزیتهای اصلی گرمایش از کف
- توزیع یکنواخت دما در سطح اتاق
- حذف تجهیزات حجیم گرمایشی از دیوارها
- کاهش گرد و غبار ناشی از جریان هوای گرم
- کاهش مصرف انرژی در مقایسه با برخی سیستمهای سنتی
- سازگاری بهتر با دمای پایین آب در پکیجهای چگالشی و منابع حرارتی جدید
چرا استاندارد اجرا مهم است؟
اگر عایقبندی ضعیف باشد، انرژی به زیر کف نشت میکند.
اگر فاصله لولهها غلط باشد، بعضی نقاط بیش از حد گرم و بعضی نقاط سرد میشوند.
اگر فشارسنجی درست انجام نشود، نشتی بعد از بتنریزی میتواند به تخریب کامل کف منجر شود.
اصول طراحی استاندارد گرمایش از کف
قبل از اجرای فیزیکی، باید طراحی سیستم بر اساس شرایط واقعی ساختمان انجام شود. طراحی دقیق، پایه یک اجرای موفق است.
1) محاسبه بار حرارتی هر فضا
بار حرارتی یعنی مقدار گرمایی که هر فضا برای رسیدن به دمای مطلوب نیاز دارد. این مقدار به عوامل زیر وابسته است:
- اقلیم شهر
- نوع دیوار و سقف
- متراژ فضا
- نوع پنجره و میزان تبادل حرارت
- کاربری فضا
اگر بار حرارتی درست محاسبه نشود، سیستم یا ضعیف عمل میکند یا بیش از نیاز طراحی میشود. هر دو حالت باعث کاهش بهرهوری خواهند شد.
2) زونبندی فضاها
در ساختمانهای مسکونی و تجاری، بهتر است فضاها به چند زون مستقل تقسیم شوند. این کار باعث میشود:
- دمای هر بخش جداگانه کنترل شود
- مصرف انرژی کاهش یابد
- زمان پاسخ سیستم بهتر شود
- از گرمشدن بیش از حد اتاقهای کممصرف جلوگیری شود
3) انتخاب منبع حرارتی مناسب
گرمایش از کف معمولاً با دمای آب پایین کار میکند. بنابراین، منابعی مثل:
- پکیج دیواری
- بویلر چگالشی
- هیتپمپ
- سیستمهای ترکیبی
برای آن مناسبتر هستند. انتخاب منبع حرارتی باید با توجه به ظرفیت، راندمان، و شرایط پروژه انجام شود.
استانداردهای زیرسازی و عایقکاری در گرمایش از کف
زیرسازی مهمترین لایه پنهان این سیستم است. اگر این بخش درست اجرا نشود، حتی بهترین لوله و کلکتور هم راندمان مطلوبی نخواهند داشت.
نقش عایق در عملکرد سیستم
عایق حرارتی از هدررفت گرما به سمت پایین جلوگیری میکند.
در گرمایش از کف، بخشی از انرژی باید بهجای انتقال به سازه، به فضای داخلی برسد. اگر عایق مناسب وجود نداشته باشد، کف ساختمان بهجای منبع گرما، به یک مسیر اتلاف تبدیل میشود.
در پروژههای حرفهای، استفاده از عایقهای باکیفیت و مخصوص تأسیسات حرارتی اهمیت بالایی دارد. مجموعه behinflex و برند بهین فلکس در این حوزه بهعنوان مرجع تخصصی عایقهای الاستومریک شناخته میشوند و برای انتخاب عایق مناسب، استعلام قیمت و مشاوره فنی میتوانند نقطه شروع مطمئنی باشند.
نکات استاندارد زیرسازی
- سطح زیر کار باید تمیز، خشک و یکنواخت باشد
- درزها و شکستگیها قبل از نصب لایهها ترمیم شوند
- لایه عایق پیرامونی در اطراف دیوارها اجرا شود
- از نوارهای حاشیهای برای جذب انبساط حرارتی استفاده شود
- عایق کف متناسب با بارگذاری و نوع پروژه انتخاب شود
جدول مقایسهای: اجرای استاندارد vs اجرای غیراستاندارد
| بخش اجرا | اجرای استاندارد | اجرای غیراستاندارد |
|---|---|---|
| عایقکاری | عایق مناسب و پیوسته در کف و پیرامون | عایق ناقص یا نازک |
| فاصله لولهها | بر اساس بار حرارتی و نقشه | سلیقهای و نامنظم |
| تست فشار | قبل از بتنریزی انجام میشود | حذف یا انجام ناقص |
| کنترل دما | با کلکتور و ترموستات | بدون زونبندی دقیق |
| راندمان انرژی | بالا و قابل پیشبینی | پایین و پرمصرف |
| ریسک خرابی | کم | بالا، همراه با هزینه تعمیر زیاد |

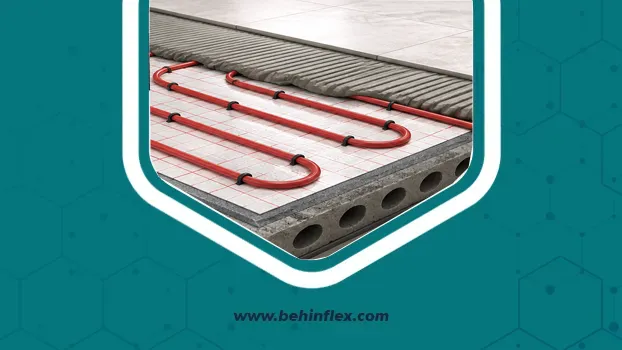

استانداردهای لولهگذاری در گرمایش از کف
لولهگذاری قلب سیستم گرمایش از کف است. هر خطا در این مرحله مستقیماً روی دمای سطح کف و طول عمر سیستم اثر میگذارد.
نوع لوله مناسب
در پروژههای استاندارد معمولاً از لولههای:
- پنجلایه
- PEX
- PERT
- لولههای مخصوص گرمایش از کف با اکسیژنبند
استفاده میشود. این لولهها باید مقاومت حرارتی و فشاری مناسب داشته باشند و در برابر خوردگی و رسوبپذیری، عملکرد پایدار ارائه دهند.
فاصله استاندارد بین لولهها
فاصله نصب لولهها معمولاً بر اساس نیاز حرارتی بین 10 تا 30 سانتیمتر متغیر است.
هرچه فضا سردتر یا بار حرارتی بیشتر باشد، فاصله کمتر میشود.
عوامل مؤثر در تعیین فاصله:
- نوع کفپوش نهایی
- ارتفاع سقف
- نوع اقلیم
- میزان عایقکاری ساختمان
- کاربری فضا
الگوی چیدمان لولهها
دو الگوی رایج وجود دارد:
- مارپیچ (Spiral): پخش حرارت یکنواختتر
- حلزونی یا رفت و برگشت (Serpentine): اجرای سادهتر، اما احتمال اختلاف دمایی بیشتر
برای فضاهای بزرگ و حساس به یکنواختی دما، الگوی مارپیچ معمولاً انتخاب بهتری است.
نکات مهم لولهگذاری
- از شکست تند لوله جلوگیری شود
- شعاع خم مطابق استاندارد سازنده رعایت شود
- لولهها با بست مناسب مهار شوند
- درزهای انبساطی از غلاف محافظ استفاده شود
- طول هر مدار از حد مجاز طراحی فراتر نرود

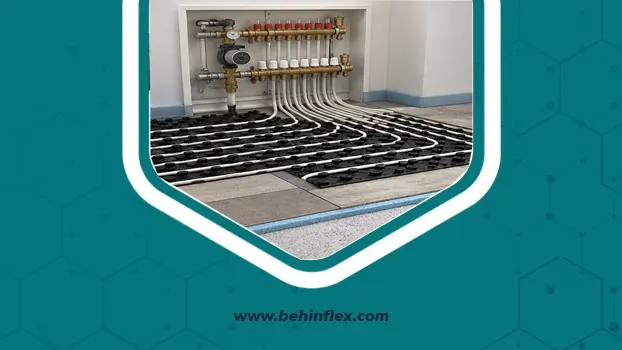

استانداردهای کلکتور، شیرآلات و کنترل دما
کلکتور نقش توزیع و تنظیم جریان آب را بر عهده دارد. اگر کلکتور مناسب نباشد، مدارها بالانس نمیشوند و برخی فضاها گرمتر یا سردتر از حد مطلوب خواهند شد.
اجزای اصلی بخش کنترلی
- کلکتور رفت و برگشت
- فلومتر
- شیر تنظیم دبی
- هواگیر
- شیر تخلیه
- ترموستات اتاقی
- شیر برقی در صورت نیاز
اهمیت بالانس هیدرولیکی
بالانس هیدرولیکی یعنی هر مدار، دبی متناسب با نیاز خود دریافت کند.
اگر یک مدار آب بیشتری بگیرد، مدارهای دیگر دچار افت دما میشوند.
تنظیم فلومترها در این مرحله بسیار مهم است.
کنترل دمای سطح کف
دمای سطح کف نباید بیش از حد بالا باشد.
در فضاهای مسکونی، دمای سطح باید در محدودهای باشد که آسایش حرارتی ایجاد کند و به کفپوش آسیب نزند.
کنترل این موضوع با ترموستات و تنظیم دمای آب رفت انجام میشود.
بتنریزی و پوشش نهایی: استانداردهای اجرایی
بعد از لولهگذاری و تست فشار، نوبت به پوشش نهایی میرسد. این مرحله اگر با عجله یا بیدقتی انجام شود، میتواند کل سیستم را تحت تأثیر قرار دهد.
تست فشار قبل از بتنریزی
قبل از اجرای ملات یا بتن، باید سیستم تحت فشار تست شود.
این کار برای اطمینان از نبود نشتی در اتصالات و لولهها ضروری است.
نکات کلیدی در بتنریزی
- لولهها هنگام بتنریزی باید تحت فشار باشند
- از ضربه مستقیم به لوله جلوگیری شود
- ضخامت پوشش نهایی مطابق طراحی رعایت شود
- از خشکشدن سریع و ترکخوردگی سطح جلوگیری شود
- درزهای انبساطی بهدرستی اجرا شوند
انتخاب کفپوش مناسب
تمام کفپوشها برای گرمایش از کف مناسب نیستند. بهترین گزینهها معمولاً عبارتاند از:
- سرامیک
- سنگ
- برخی کفپوشهای مهندسیشده با مقاومت حرارتی مناسب
کفپوشهای خیلی ضخیم یا با مقاومت حرارتی بالا، انتقال گرما را کاهش میدهند.
راهاندازی اولیه و بهرهبرداری استاندارد
راهاندازی سیستم باید تدریجی و کنترلشده باشد.
اگر سیستم بلافاصله با دمای بالا روشن شود، تنش حرارتی به کف و لولهها وارد میشود.
مراحل راهاندازی
- افزایش دمای آب بهصورت مرحلهای
- کنترل عملکرد هر زون
- بررسی دمای برگشت و رفت
- تست یکنواختی گرمایش در سطح کف
- تنظیم نهایی ترموستاتها و فلومترها
خطاهای رایج در بهرهبرداری
- روشنکردن سیستم با دمای بالا از همان ابتدا
- بستن کامل برخی مدارها بدون منطق طراحی
- عدم توجه به زمان پاسخ حرارتی
- انتخاب کفپوش نامناسب
- غیرفعالکردن ترموستاتها برای مدت طولانی
چکلیست استاندارد اجرای گرمایش از کف
اگر میخواهید پروژه شما استاندارد اجرا شود، این چکلیست را مرحلهبهمرحله بررسی کنید:
- [ ] بار حرارتی هر فضا محاسبه شده است
- [ ] زونبندی انجام شده است
- [ ] عایق کف و عایق پیرامونی نصب شده است
- [ ] لوله مناسب انتخاب شده است
- [ ] الگوی لولهگذاری مطابق نقشه اجرا شده است
- [ ] فاصله لولهها متناسب با نیاز حرارتی است
- [ ] کلکتور و شیرآلات بهدرستی نصب شدهاند
- [ ] تست فشار قبل از پوشش نهایی انجام شده است
- [ ] بتنریزی با رعایت اصول انجام شده است
- [ ] راهاندازی اولیه تدریجی بوده است
راهنمای خرید تجهیزات گرمایش از کف
خرید تجهیزات گرمایش از کف فقط انتخاب یک لوله یا کلکتور نیست؛ بلکه انتخاب یک سیستم هماهنگ است. اگر عایق، لوله، کلکتور و کنترلر از نظر کیفیت با هم همسطح نباشند، کل پروژه دچار افت عملکرد میشود.
در این مرحله، بهین فلکس میتواند مرجع تخصصی شما برای انتخاب عایقهای الاستومریک و بررسی الزامات فنی زیرسازی باشد. اگر در حال مقایسه قیمتها یا انتخاب محصول مناسب برای پروژه مسکونی، ویلایی یا تجاری هستید، پیشنهاد میشود برای استعلام قیمت و دریافت مشاوره فنی به behinflex.com مراجعه کنید.
هنگام خرید به چه نکاتی توجه کنیم؟
- سازگاری محصول با دمای کاری سیستم
- مقاومت مکانیکی و حرارتی
- اصالت برند و گارانتی
- تناسب با نوع پروژه
- پشتیبانی فنی فروشنده
چرا مشاوره فنی مهم است؟
در گرمایش از کف، اشتباه در خرید فقط یک خطای جزئی نیست؛
ممکن است به کاهش راندمان، افزایش مصرف انرژی و هزینههای سنگین اصلاح منجر شود.
به همین دلیل، انتخاب آگاهانه از همان ابتدا ضروری است.
جمعبندی
استانداردهای اجرای گرمایش از کف مجموعهای از اصول طراحی، عایقکاری، لولهگذاری، کنترل دما و راهاندازی هستند. موفقیت این سیستم به جزئیات وابسته است؛ از انتخاب عایق مناسب تا تست فشار و انتخاب کفپوش، همه چیز باید با دقت مهندسی انجام شود.
اگر هدف شما اجرای سیستم کممصرف، بادوام و حرفهای است، همکاری با مرجع تخصصی مانند بهین فلکس (behinflex) میتواند ریسک خطا را به حداقل برساند. برای مشاهده محصولات، بررسی قیمتها و دریافت مشاوره، به سایت behinflex.com مراجعه کنید.
سوالات متداول درباره استانداردهای اجرای گرمایش از کف
1) مهمترین اصل در اجرای استاندارد گرمایش از کف چیست؟
مهمترین اصل، طراحی درست بر اساس بار حرارتی و اجرای دقیق عایقکاری زیر سیستم است.
2) آیا بدون عایق میتوان گرمایش از کف اجرا کرد؟
از نظر فنی ممکن است، اما استاندارد نیست و باعث هدررفت شدید انرژی به سمت کف و سازه میشود.
3) فاصله مناسب لولهها در گرمایش از کف چقدر است؟
بسته به شرایط پروژه معمولاً بین 10 تا 30 سانتیمتر است.
4) کدام کفپوش برای گرمایش از کف مناسبتر است؟
سرامیک و سنگ معمولاً گزینههای بسیار مناسبی هستند چون انتقال حرارت خوبی دارند.
5) آیا تست فشار قبل از بتنریزی ضروری است؟
بله، این تست برای اطمینان از عدم نشتی و جلوگیری از تخریب بعدی کف ضروری است.
6) برای خرید عایق و دریافت مشاوره از کجا اقدام کنیم؟
برای استعلام قیمت و دریافت مشاوره تخصصی میتوانید به behinflex.com مراجعه کنید.
