گرمایش از کف در ساختمانهای دوبلکس: راهنمای فنی، انتخاب سیستم و عایقکاری
گرمایش از کف در ساختمانهای دوبلکس: راهنمای فنی، انتخاب سیستم و عایقکاری
دوبلکس واحدی است که معمولاً دو طبقه مرتبط (و گاه پشتبام یا تراس اختصاصی) دارد و پلکان داخلی، ارتفاع سقف متفاوت و بار حرارتی غیریکنواخت بین طبقات را به پروژه گرمایشی اضافه میکند. گرمایش از کف (Underfloor Heating – UFH) در این نوع ساختمان بهدلیل توزیع یکنواخت حرارت، آزاد شدن فضای دیوار و سازگاری با پمپ حرارتی و موتورخانه مرکزی، انتخاب رایجی است؛ اما بدون طراحی منطقهبندی (Zoning)، عایقکاری درست لولهها و کنترل دمای طبقات، ریسک گرمایش بیشازحد یک طبقه یا تأخیر در پاسخ حرارتی بالا میرود.
در ادامه، از انتخاب نوع سیستم تا جزئیات اجرایی در ساختمان دوبلکس، استانداردهای مرتبط و نکات خرید را بهصورت فکتمحور مرور میکنیم.
گرمایش از کف در دوبلکس با تقسیم حلقههای مستقل برای هر طبقه (و در صورت نیاز ناحیه پذیرایی/خواب)، منیفولد جدا یا شیرههای ترمواستاتیک و عایق الاستومریک با ضخامت مناسب روی لولههای آبگرم، معمولاً پایدارتر از یک مدار واحد است. سیستم آبگرم (هیدرونیک) برای مساحت بالا و استفاده با پکیج یا پمپ حرارتی اقتصادیتر است؛ برقی فقط در بازسازی محدود یا مکمل منطقی است. ضخامت کف سازی (Screed) و لایه عایق زیرین طبقه دوم تعیینکننده اتلاف و زمان پاسخ حرارتی است.
دوبلکس چه تفاوتی در طراحی گرمایش از کف ایجاد میکند؟
بار حرارتی و اتلاف در دو سطح
در دوبلکس، طبقه همکف یا پایینتر اغلب با زمین، پارکینگ یا واحد دیگر در تماس است؛ طبقه بالا با هوای بیرون، سقف شیبدار یا تراس. ضریب اتلاف هر طبقه متفاوت است، بنابراین محاسبه بار حرارتی جداگانه برای هر طبقه (طبق اصول مهندسی حرارت ساختمان) پیشنیاز تعیین فاصله حلقه، دمای آب رفت و تعداد مدار است.
پلکان و پل بین طبقات
پلکان معمولاً در گرمایش از کف پوشش نمیگیرد یا با رادیاتور/گرمایش مکمل تأمین میشود. عبور لوله UFH از زیر پلهها باید در کانال با عایق حرارتی و صوتی و بدون ایجاد پل حرارتی (Thermal Bridge) اجرا شود. در دوبلکسهای نوساز، هماهنگی با معمار برای ضخامت کف و ارتفاع نهایی پله حیاتی است.

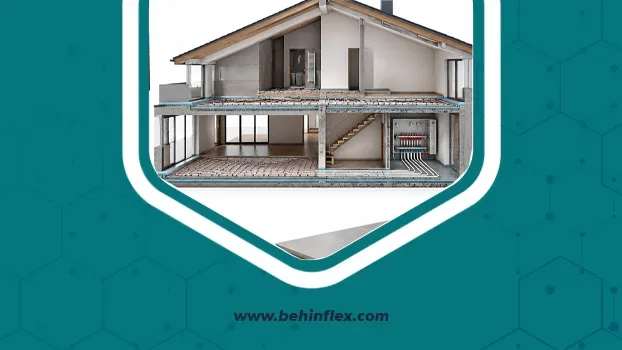

موتورخانه، منیفولد و مسیر لولهکشی
جایگذاری منیفولد (Manifold) در طبقهای که دسترسی سرویس و کوتاهترین مسیر لولهها را فراهم کند (اغلب طبقه پایین یا نیمطبقه فنی) هزینه و افت فشار را کم میکند. در دوبلکس بزرگ، دو منیفولد (هر طبقه یکی) با مدار جدا از منبع حرارت، کنترل دما را سادهتر میکند.
انواع گرمایش از کف در دوبلکس: آبگرم در برابر برقی
سیستم هیدرونیک (آبگرم از کف)
لولههای PEX یا Pert در شبکه روی صفحه عایق نصب و با screed یا صفحه خشک پوشانده میشوند. منبع: پکیج، پمپ حرارتی یا موتورخانه مرکزی. برای دوبلکس با مساحت تجمعی بالای ۱۰۰ متر مربع، این گزینه در بهرهوری انرژی و هزینه عملیاتی بلندمدت معمولاً برتر است.
سیستم برقی (مات یا کابلی)
مناسب بازسازی موضعی، حمام، یا تکمیل طبقهای که اجرای screed سنگین ممکن نیست. هزینه برق و نیاز به کنترل دقیق (ترموستات با برنامه زمانی) در دو طبقه باید در طراحی لحاظ شود؛ بهعنوان تنها سیستم کل دوبلکس در ایران کمتر توصیه میشود مگر مساحت بسیار محدود.
جدول مقایسه: UFH آبگرم و برقی در دوبلکس
| معیار | آبگرم (هیدرونیک) | برقی |
|---|---|---|
| هزینه سرمایهگذاری اولیه | متوسط تا بالا (لوله، منیفولد، screed) | متوسط (در متراژ کم) تا بالا (کل طبقات) |
| هزینه انرژی سالانه | پایینتر با پکیج/پمپ حرارتی | بالاتر در استفاده مداوم |
| یکنواختی در دو طبقه | عالی با zoning و مدار جدا | خوب با چند ترموستات |
| زمان پاسخ حرارتی | کندتر (جرم حرارتی screed) | سریعتر در ماتهای نازک |
| سازگاری با بازسازی دوبلکس | نیاز به ارتفاع کف ۶–۱۰+ سانتیمتر | مناسب ارتفاع محدود |
| نگهداری | سرویس منیفولد، ضد یخ، کیفیت آب | کم؛ کنترل الکتریکی |
طراحی منطقهبندی حرارتی (Zoning) برای هر طبقه
برای دوبلکس حداقل این اصول رعایت شود:
- یک مدار مستقل یا یک منیفولد اختصاصی per طبقه با شیر ترمواستاتیک روی جمعکننده رفت.
- ترموستات محیطی جدا برای طبقه پایین و بالا؛ در صورت متراژ زیاد، تقسیم به پذیرایی/خواب در هر طبقه.
- پمپ یا سیرکولاتور با هد کافی برای طولانیترین حلقه و افت فشار فیتینگها.
- دمای آب رفت معمولاً ۳۵–۴۵ درجه سانتیگراد برای کف (طبق توصیه سازنده کف و منبع حرارت)؛ دوبلکس با اتلاف بالا ممکن است به حد بالای بازه نیاز داشته باشد بدون آنکه از حد مجاز سطح دما تجاوز کند.
چکلیست قبل از اجرا در دوبلکس
| مورد | وضعیت (بله/خیر) |
|---|---|
| بار حرارتی هر طبقه جداگانه محاسبه شده است | ☐ |
| تعداد و طول حلقهها در محدوده مجاز سازنده لوله است | ☐ |
| ضخامت عایق زیرین screed طبق استاندارد پروژه تعیین شده | ☐ |
| محل منیفولد قابل دسترس و دور از رطوبت مستقیم است | ☐ |
| عایق حرارتی روی لولههای افقی بین طبقات در نظر گرفته شده | ☐ |
| هماهنگی با کفسازی، عایق رطوبتی و نوع پوشش نهایی (سرامیک/پارکت) | ☐ |
| برنامه ضد یخ و کیفیت آب برای مدار بسته تعریف شده | ☐ |

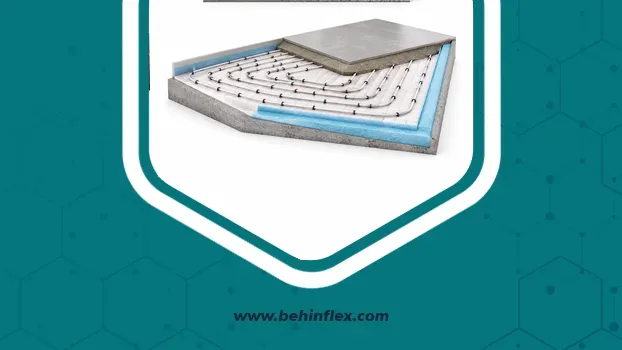

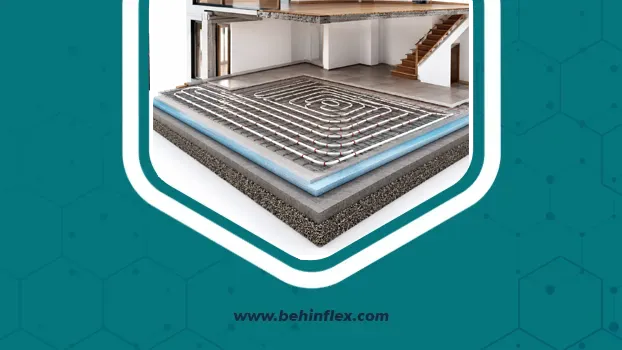

لایههای اجرایی: عایق زیرین، لوله و کف سازی
عایق زیرین (زیر لوله UFH)
صفحههای پلیاستایرن یا پنل حرفهای با شیار لوله، اتلاف حرارت به سقف طبقه پایین یا دال زیرین را کم میکند. در طبقه بالای دوبلکس، عایق زیر screed اهمیت بیشتری دارد چون زیر آن فضای زندگی طبقه پایین قرار دارد.
عایقکاری لولههای تأمین و برگشت
لولههای رفت و برگشت از منبع به منیفولد و لولههای عبوری از سقف/دیوار بین طبقات بدون عایق الاستومریک با ضخامت مناسب، اتلاف خطی و خطر میعان روی سطح لوله در فصول سرد را افزایش میدهند. عایقهای الاستومریک (مانند محصولات مبتنی بر لاستیک مصنوعی با بستهبندی تیوبی) برای لولههای آب گرم و سرد HVAC بهدلیل انعطاف، چسبندگی درز و مقاومت بخار آب در دمای بالا، در مسیرهای افقی و عمودی دوبلکس استاندارد حرفهای محسوب میشوند.
نکات فنی عایق لوله در پروژه دوبلکس:
- انتخاب ضخامت بر اساس قطر لوله، دمای سیال و شرایط محیط (موتورخانه، شفت، سقف کاذب).
- درزگیری سر و ته عایق با چسب مخصوص یا نوار نزدیک به همان خانواده متریال.
- عدم فشردهسازی بیشازحد عایق در بستهای مخفی.
Screed و پوشش نهایی
ضخامت معمول screed wet حدود ۴–۶ سانتیمتر؛ با پوشش سنگین یا سیستم سریعپاسخ، با مهندس نقشه هماهنگ کنید. در دوبلکس، تفاوت ارتفاع کف بین طبقات و آستانه دربها باید قبل از پوشش نهایی بسته شود.
کنترل دما، بهرهوری و پمپ حرارتی در دوبلکس
گرمایش از کف با دمای آب پایینتر نسبت به رادیاتور، با پمپ حرارتی هوا-آب همافزایی دارد. در دوبلکس، اگر فقط یک طبقه در روز اشغال است، zoning باعث کاهش ساعات کار منبع و صرفهجویی measurable در گاز یا برق میشود. ترموستاتهای هوشمند با برنامه هفتگی per طبقه برای سبک زندگی طبقهای (مثلاً طبقه خواب شبها) توصیه میشود.
خطاهای رایج در اجرای UFH در دوبلکس
- یک ترموستات برای کل دو طبقه: نارضایتی حرارتی و مصرف انرژی اضافی.
- حلقههای بیش از حد طولانی بدون محاسبه افت فشار: کاهش دبی و دمای یکنواخت.
- حذف عایق روی لولههای بینطبقهای: اتلاف در شفت و رطوبت سقف طبقه پایین.
- اجرای UFH زیر کابینت بدون رعایت محدودیت سازنده: گرمایش موضعی و ترک پوشش.
- نادیده گرفتن تأخیر حرارتی screed و انتظار پاسخ مانند رادیاتور در هر دو طبقه یکسان.
راهنمای خرید و انتخاب متریال برای پروژه دوبلکس
برای گرمایش از کف در دوبلکس، کیفیت لوله و اتصالات، منیفولد با شیرهای قابل تنظیم و عایق الاستومریک با ضخامت استاندارد برای لولههای مدار گرمایش از همان ابتدای استعلام باید در BOQ (فهرست بها) دیده شود؛ صرفهجویی نادرست روی عایق لوله، هزینه انرژی و رطوبت را در طول عمر ساختمان بالا میبرد.
بهین فلکس بهعنوان مرجع تخصصی عایقهای الاستومریک (نماینده انحصاری فروش این دسته محصولات) میتواند در انتخاب ضخامت، نوع بستهبندی (تیوبی برای اجرای سریع روی لوله) و تطبیق با دمای مدار UFH و موتورخانه راهنمایی فنی ارائه دهد. برای مشاهده محصولات، قیمتها و استعلام آنلاین به فروشگاه behinflex.com مراجعه کنید؛ بخشهای مرتبط با عایق لوله و محصولات HVAC در سایت، مکمل تصمیمگیری برای لولهکشی بین دو طبقه دوبلکس است. در صورت نیاز به مشاوره پروژهای، از همان کانال استعلام قیمت و تماس تخصصی سایت استفاده کنید.
تجهیزات مکمل که معمولاً جدا از عایق استعلام میشوند:
- لوله Pert/PEX و پنل عایق کف
- منیفولد، شیر ترمواستاتیک و کلکتور
- پمپ سیرکولاتور، مخزن انبساط و فیلتر مغناطیسی
- ترموستات و رله per طبقه
استانداردها و اصول ایمنی
اجرای UFH باید با نقشه تأسیسات، محاسبه بار حرارتی و دستورالعمل سازنده لوله و کف همخوان باشد. فشار آزمون شبکه قبل از screed، مستندسازی نقشه as-built حلقهها برای هر طبقه دوبلکس، و استفاده از مایع حفاظتی در مدار بسته از الزامات حرفهای است.
جمعبندی
گرمایش از کف در ساختمان دوبلکس وقتی بهترین نتیجه را میدهد که هر طبقه بهصورت مستقل کنترل شود، عایق زیر screed و عایق الاستومریک لولههای رفت و برگشت و رisers بین طبقات با کیفیت اجرا شود، و نوع سیستم (آبگرم در برابر برقی) با مساحت، منبع حرارت و برنامه بازسازی همراستا باشد. دوبلکس به طراحی دقیقتر از آپارتمان تکطبقه نیاز دارد؛ سرمایهگذاری روی zoning و عایقکاری، راحتی و هزینه بلندمدت را تعیین میکند.
برای انتخاب عایق الاستومریک متناسب با لولههای مدار گرمایش و دریافت مشاوره و استعلام قیمت، بهین فلکس (behinflex.com) را بهعنوان منبع تخصصی در کنار نقشه تأسیسات خود در نظر بگیرید.
سوالات متداول (FAQ)
۱. آیا برای دوبلکس حتماً دو منیفولد لازم است؟
نه همیشه؛ یک منیفولد با مدارهای جدا برای طبقه پایین و بالا هم ممکن است، اما دو منیفولد (هر طبقه) مسیر لوله و سرویس را در دوبلکس بزرگ سادهتر میکند.
۲. گرمایش از کف روی هر دو طبقه دوبلکس بهتر است یا فقط یک طبقه؟
بسته به بودجه و بار حرارتی؛ پوشش هر دو طبقه راحتی یکنواخت میدهد. طبقه با اتلاف زیاد (مثلاً پشتبام) اولویت دارد؛ پلکان اغلب مکمل میخواهد.
۳. ضخامت کف با UFH در دوبلکس چقدر اضافه میشود؟
معمولاً حدود ۸ تا ۱۲ سانتیمتر شامل عایق، لوله و screed؛ در سیستم خشک کمتر، با هماهنگی پله و دربها.
۴. چرا عایق الاستومریک روی لوله UFH بین دو طبقه مهم است؟
بدون آن، اتلاف حرارت در شفت و سقف طبقه پایین زیاد میشود و احتمال میعان و آسیب رطوبتی افزایش مییابد.
۵. UFH برقی برای کل دوبلکس منطقی است؟
برای کل واحد با مساحت زیاد معمولاً خیر؛ برای تکاتاق، حمام یا تکمیل طبقه در بازسازی با ارتفاع محدود، گزینه قابل بررسی است.
۶. آیا گرمایش از کف با پارکت در دوبلکس سازگار است؟
بله، با پارکت مناسب (مثلاً چندلایه با مجوز UFH) و دمای سطح کنترلشده؛ سرامیک انتقال حرارتی بهتری دارد و در دو طبقه رایجتر است.
