عایقکاری چیلر و خطوط سرمایش صنعتی؛ راهنمای تخصصی انتخاب عایق الاستومریک
سیستمهای سرمایش صنعتی، چیلرها و خطوط انتقال آب سرد، چیلدواتر و مبرد، در شرایطی کار میکنند که اختلاف دمای قابلتوجهی میان سیال داخل لوله و هوای محیط وجود دارد. همین اختلاف دما باعث میشود عایقکاری این سیستمها تنها یک اقدام برای کاهش اتلاف انرژی نباشد؛ بلکه بخشی از طراحی صحیح سیستم سرمایشی محسوب شود.
در یک سیستم سرد، اگر سطح بیرونی لوله یا تجهیز به دمایی پایینتر از نقطه شبنم هوای اطراف برسد، احتمال تشکیل میعان افزایش پیدا میکند. از طرف دیگر، ورود بخار آب به ساختار عایق میتواند بهمرور عملکرد حرارتی سیستم را کاهش دهد و در شرایط نامناسب، زمینه خوردگی و آسیب به تجهیزات را ایجاد کند.
به همین دلیل، عایقکاری چیلر باید بهصورت یک «سیستم عایقکاری» دیده شود؛ یعنی جنس و ضخامت عایق، کنترل بخار آب، آببندی درزها، اجرای اتصالات، شیرآلات، فلنجها، ساپورتها و حفاظت مکانیکی همگی باید در کنار یکدیگر بررسی شوند.
در بسیاری از پروژههای HVAC و سرمایش صنعتی، عایقهای الاستومریک به دلیل انعطافپذیری و قابلیت اجرای مناسب روی مسیرهای پیچیده، یکی از گزینههای مهم برای عایقکاری لولهها و تجهیزات سرد هستند. با این حال، انتخاب نهایی باید براساس مشخصات فنی محصول و شرایط واقعی پروژه انجام شود.
عایقکاری چیلر و خطوط سرمایش صنعتی با دو هدف اصلی انجام میشود: کاهش انتقال حرارت ناخواسته و کنترل میعان. برای انتخاب عایق باید دمای سیال، قطر لوله، دمای محیط، رطوبت نسبی، نقطه شبنم، ضخامت، نفوذپذیری بخار آب و شرایط نصب بررسی شود. در سیستمهای سرد، پیوستگی لایه کنترل بخار آب به اندازه خود عایق اهمیت دارد. عایق الاستومریک سلولبسته در بسیاری از کاربردهای چیلدواتر و HVAC گزینهای کاربردی است، مشروط بر اینکه محصول و اجرای آن متناسب با شرایط پروژه انتخاب شوند.
عایقکاری چیلر چیست؟
عایقکاری چیلر مجموعه اقداماتی است که برای کاهش انتقال حرارت بین بخشهای سرد سیستم و محیط اطراف، جلوگیری از تشکیل میعان و حفظ شرایط عملکردی خطوط و تجهیزات سرمایشی انجام میشود.
این فرآیند میتواند بخشهای مختلف سیستم را دربر بگیرد؛ از جمله:
- لولههای رفت و برگشت آب سرد
- خطوط چیلدواتر
- لولههای مبرد
- اواپراتور چیلر
- اتصالات و تجهیزات مرتبط
- شیرآلات
- فلنجها
- برخی بخشهای پمپ و تجهیزات سرد
- تجهیزات و سطوحی که در دمای پایینتر از محیط کار میکنند
در یک پروژه حرفهای، عایقکاری نباید صرفاً به پوشاندن قسمتهای مستقیم لوله محدود شود.
نقاطی مانند شیرآلات، زانوها، فلنجها، سهراهیها، محل عبور لوله از ساپورت و محل پایان عایق میتوانند در صورت اجرای نامناسب، به نقاط ضعف حرارتی و رطوبتی سیستم تبدیل شوند.
ASHRAE در مباحث مربوط به سیستمهای مکانیکی زیر دمای محیط تأکید میکند که کنترل بخار آب، انتخاب مناسب مصالح و اجرای صحیح سیستم عایق برای جلوگیری از میعان و حفظ عملکرد حرارتی اهمیت اساسی دارد.
چرا عایقکاری چیلر اهمیت دارد؟
عایقکاری صحیح چیلر و خطوط سرمایش صنعتی چند وظیفه همزمان دارد.
۱. جلوگیری از افزایش ناخواسته دمای سیال
آب سرد یا سیال سرمایشی باید در محدوده دمایی موردنظر سیستم حرکت کند.
اگر حرارت محیط بهصورت قابلتوجه وارد لوله شود، دمای سیال در مسیر افزایش پیدا میکند و سیستم برای جبران این بار حرارتی باید انرژی بیشتری مصرف کند.
در نتیجه، عایق مناسب میتواند به کاهش Heat Gain در خطوط سرد کمک کند.
۲. جلوگیری از تشکیل میعان
این یکی از مهمترین دلایل عایقکاری خطوط چیلدواتر است.
فرض کنید دمای سطح لوله بسیار پایینتر از دمای هوای محیط باشد. اگر دمای سطح از نقطه شبنم پایینتر برود، بخار آب موجود در هوا میتواند روی سطح متراکم شود.
این اتفاق همان پدیدهای است که در پروژههای تأسیساتی معمولاً با اصطلاح عرق کردن لوله یا Sweating شناخته میشود.
نتایج آن میتواند شامل موارد زیر باشد:
- چکه آب
- خیسشدن سقف کاذب
- آسیب به مصالح اطراف
- خوردگی
- رشد کپک در شرایط مساعد
- کاهش عملکرد عایق
- افزایش هزینه تعمیرات
ASHRAE نیز جلوگیری از میعان سطحی و کنترل انتقال حرارت را از اهداف اصلی عایقکاری سیستمهای سرد معرفی میکند.
۳. کاهش مصرف انرژی
هر مقدار گرمایی که از محیط به سیال سرد وارد شود، بار سرمایشی سیستم را افزایش میدهد.
عایقکاری مناسب با کاهش این انتقال حرارت، به کنترل بار حرارتی ناخواسته کمک میکند.
البته میزان صرفهجویی واقعی به طراحی سیستم، طول مسیر، دمای سیال، دمای محیط، ضخامت عایق، مشخصات ماده عایق و کیفیت اجرا وابسته است.
۴. حفاظت از تجهیزات
نفوذ رطوبت به سیستم عایق میتواند عملکرد حرارتی را کاهش دهد.
ASHRAE اشاره میکند که افزایش رطوبت در عایق میتواند خواص حرارتی آن را تضعیف کند و مشکلاتی مانند خوردگی و کاهش عمر سیستم را افزایش دهد.
مهمترین بخشهای یک سیستم چیلر که باید عایق شوند
عایقکاری صحیح فقط به لولههای مستقیم محدود نیست.
لولههای رفت و برگشت چیلدواتر
این خطوط معمولاً از مهمترین بخشهای سیستم هستند.
در مسیر رفت، آب سرد از چیلر به تجهیزات مصرفکننده منتقل میشود و در مسیر برگشت، سیال با دمای بالاتر دوباره به چیلر بازمیگردد.
هر دو مسیر بسته به شرایط طراحی و دمای کاری میتوانند نیازمند عایقکاری باشند.
اواپراتور چیلر
سطوح سرد اواپراتور نیز در برخی طراحیها نیاز به عایقکاری مناسب دارند.
در این بخش باید علاوه بر عملکرد حرارتی، به آببندی، کنترل بخار آب و شکل هندسی تجهیز توجه شود.
شیرآلات
شیرآلات یکی از نقاطی هستند که گاهی در اجرای پروژه از عایقکاری مناسب آنها غفلت میشود.
اما اگر بخشی از سطح سرد در معرض هوای محیط باقی بماند، میتواند به نقطه تشکیل میعان تبدیل شود.
بنابراین نحوه عایقکاری شیرها باید از ابتدا در جزئیات اجرایی پروژه مشخص شود.

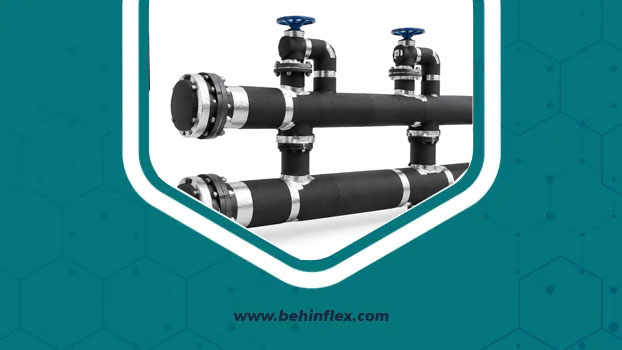

فلنجها و اتصالات
فلنج، زانو، سهراهی و سایر اتصالات به دلیل هندسه متفاوت نسبت به لوله مستقیم، به برش و اجرای دقیقتری نیاز دارند.
هدف این است که تا حد امکان پیوستگی سیستم عایق و کنترل بخار آب حفظ شود.
ساپورتها و نقاط نگهدارنده
یکی از جزئیات مهم در خطوط چیلدواتر، محل قرارگیری ساپورت است.
اگر عایق در محل ساپورت فشرده شود یا مسیر کنترل بخار آب قطع شود، احتمال ایجاد نقطه ضعف حرارتی و رطوبتی وجود دارد.
ASHRAE در مباحث هیدرونیک نیز بر طراحی مناسب محل ساپورت و فراهمکردن فضای لازم برای ضخامت کامل عایق در سیستمهای آب سرد تأکید کرده است.
چرا کنترل بخار آب در عایقکاری چیلر حیاتی است؟
در سیستمهای سرد، موضوع فقط «مقاومت حرارتی» عایق نیست.
کنترل بخار آب یکی از مهمترین معیارهای عملکرد سیستم عایقکاری است.
هوای محیط معمولاً نسبت به سطح سرد اطراف لوله، پتانسیل بخار آب بیشتری دارد. این اختلاف فشار بخار باعث میشود بخار آب تمایل داشته باشد به سمت بخش سرد حرکت کند.
اگر مسیر عایق دارای درز، پارگی، سوراخ یا اتصال نامناسب باشد، بخار آب میتواند وارد سیستم شود.
درون عایق، بخار آب ممکن است متراکم شود و در نتیجه:
- مقاومت حرارتی عایق کاهش یابد.
- دمای سطح عایق پایینتر بیاید.
- احتمال میعان افزایش پیدا کند.
- خوردگی زیر عایق یا CUI محتملتر شود.
- عمر سیستم کاهش یابد.
ASHRAE تأکید میکند که در سیستمهای زیر دمای محیط، پیوستگی و عملکرد مناسب Vapor Retarder برای محدودکردن ورود بخار آب اهمیت بسیار زیادی دارد.
نقطه شبنم چیست و چه ارتباطی با عایق چیلر دارد؟
Dew Point یا نقطه شبنم دمایی است که در آن هوای دارای رطوبت، در شرایط مشخص، به حالت اشباع میرسد و امکان شروع میعان فراهم میشود.
برای درک سادهتر موضوع، فرض کنید:
- دمای هوای محیط: ۳۰ درجه سانتیگراد
- رطوبت نسبی: بالا
- دمای سطح خارجی عایق: پایینتر از نقطه شبنم
در این حالت احتمال تشکیل قطرات آب روی سطح افزایش پیدا میکند.
بنابراین هدف عایقکاری فقط کاهش Heat Gain نیست؛ بلکه باید شرایطی فراهم شود که سطح بیرونی سیستم در شرایط طراحی، از نظر کنترل میعان عملکرد قابل قبول داشته باشد.
ASHRAE در مباحث مدیریت رطوبت، برای اجزای سرد HVAC بر ضرورت عایقکاری پیوسته و استفاده از یک Vapor Retarder مؤثر تأکید دارد.

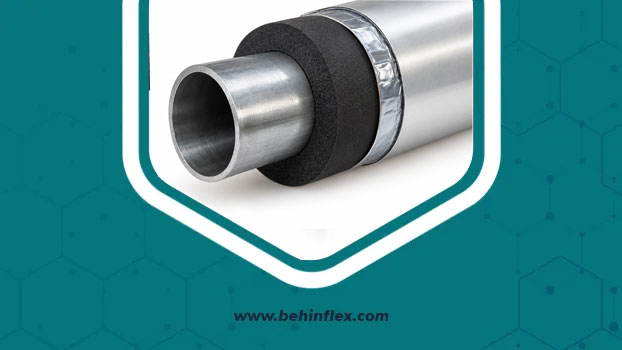

عایق الاستومریک برای چیلر چیست؟
عایق الاستومریک نوعی عایق انعطافپذیر است که در کاربردهای مختلف تأسیسات مکانیکی و HVAC استفاده میشود.
بسیاری از محصولات الاستومریک ساختار سلولبسته دارند و همین ویژگی میتواند در کاربردهای سرد، در کنار سایر مشخصات محصول، برای کنترل رطوبت و انتقال حرارت مفید باشد.
انعطافپذیری عایق الاستومریک نیز یک مزیت اجرایی مهم است.
لولههای چیلر معمولاً فقط مسیر مستقیم ندارند و شامل زانوها، سهراهیها، تغییر قطرها، اتصالات و تجهیزات مختلف هستند.
مادهای که قابلیت فرمپذیری مناسبی داشته باشد، میتواند اجرای این قسمتها را سادهتر کند.
با این حال، نباید این نکته را بهصورت عمومی تفسیر کرد که تمام عایقهای الاستومریک برای هر سیستم سرمایشی مناسباند.
انتخاب محصول باید بر اساس:
- محدوده دمایی
- ضریب هدایت حرارتی
- نفوذپذیری بخار آب
- جذب آب
- ضخامت
- رفتار در برابر حریق
- مشخصات مکانیکی
- استانداردهای محصول
انجام شود.
ASHRAE نیز عایقهای الاستومریک انعطافپذیر را در میان مواد مورد استفاده در کاربردهای سرد معرفی میکند و بر اهمیت Vapor Retarder در طراحی این سیستمها تأکید دارد.
مقایسه عایقهای متداول برای خطوط سرمایش
| معیار | عایق الاستومریک | پشم شیشه | پشم سنگ | PIR/PUR | شیشه سلولی |
|---|---|---|---|---|---|
| انعطافپذیری | بالا | متوسط | پایینتر | پایین تا متوسط | پایین |
| اجرای روی زانو و مسیر پیچیده | مناسب | نیازمند اجرای دقیق | نیازمند اجرای دقیق | محدودتر | محدود |
| کاربرد در سیستمهای سرد | بسیار متداول | قابل استفاده با سیستم بخاربند مناسب | قابل استفاده با سیستم بخاربند مناسب | متداول در برخی کاربردها | مناسب |
| کنترل رطوبت | مناسب در محصول و اجرای صحیح | وابسته به روکش و Vapor Retarder | وابسته به روکش و Vapor Retarder | وابسته به سیستم | بسیار مناسب |
| مقاومت مکانیکی | متوسط | متوسط | بالا | خوب | بالا |
| نیاز به آببندی درزها | بله | بله | بله | بله | بله |
| مناسب برای هندسههای پیچیده | بالا | متوسط | متوسط | متوسط | پایینتر |
| نیاز به حفاظت بیرونی در فضای باز | بسته به محصول | معمولاً بله | معمولاً بله | معمولاً بله | معمولاً بله |
این جدول برای مقایسه اولیه است و جایگزین مشخصات فنی سازنده یا طراحی مهندسی پروژه نیست.
ضخامت عایق چیلر چگونه تعیین میشود؟
یکی از مهمترین پرسشهای کاربران این است:
برای عایقکاری چیلر چند میلیمتر عایق لازم است؟
پاسخ صحیح این است که نمیتوان بدون دانستن شرایط پروژه یک ضخامت ثابت برای همه چیلرها تعیین کرد.
ضخامت به عوامل متعددی بستگی دارد:
- دمای سیال
- قطر لوله
- دمای محیط
- رطوبت نسبی
- نقطه شبنم
- نوع عایق
- ضریب هدایت حرارتی
- محل نصب
- هدف طراحی
- شرایط کارکرد
- الزامات انرژی
- احتمال میعان
ASHRAE نیز تأکید میکند که ضخامتهای عایق وابسته به شرایط مشخص طراحی هستند و تغییر شرایط میتواند ضخامت موردنیاز را تغییر دهد.
بنابراین توصیهای مانند «تمام لولههای چیلر باید با عایق X میلیمتری پوشانده شوند» بدون مشخصکردن شرایط طراحی، یک نسخه مهندسی کامل محسوب نمیشود.
عوامل مؤثر بر انتخاب ضخامت عایق
دمای آب یا سیال
هرچه دمای سیال پایینتر باشد، کنترل انتقال حرارت و میعان اهمیت بیشتری پیدا میکند.
قطر لوله
سطح و هندسه لوله روی انتقال حرارت اثر دارد.
به همین دلیل ضخامت عایق ممکن است برای قطرهای مختلف یکسان نباشد.
رطوبت نسبی محیط
در محیطهای مرطوب، کنترل بخار آب اهمیت بیشتری دارد.
یک سیستم که در اتاق خشک عملکرد مناسبی دارد، ممکن است در محیطی با رطوبت بالا نیازمند طراحی متفاوتی باشد.
دمای محیط
افزایش دمای محیط میتواند اختلاف دمای میان سطح سرد و محیط را افزایش دهد.
محل نصب
فضای باز، موتورخانه، سقف کاذب، پارکینگ و فضای صنعتی شرایط متفاوتی دارند.
سرعت هوا
جریان هوای محیط نیز میتواند بر انتقال حرارت از سطح عایق تأثیر داشته باشد.
عایقکاری لولههای رفت و برگشت چیلدواتر
در یک سیستم چیلدواتر، مسیر رفت و برگشت هر دو باید در طراحی عایقکاری بررسی شوند.
در مسیر رفت، سیال سرد از چیلر به مصرفکنندهها حرکت میکند.
در مسیر برگشت، سیال گرمتر شده و به چیلر بازمیگردد.
ممکن است دمای مسیر رفت و برگشت متفاوت باشد؛ بنابراین نباید صرفاً براساس نام لوله تصمیم گرفت.
شرایط واقعی هر دو مسیر باید بررسی شود.
عایقکاری خطوط مبرد در سیستمهای سرمایشی
خطوط مبرد نیز بسته به نوع سیستم و شرایط کاری میتوانند در محدودههای دمایی پایین کار کنند.
در چنین خطوطی کنترل انتقال حرارت و جلوگیری از تشکیل میعان اهمیت دارد.
برای سیستمهای مبرد، موضوع کنترل بخار آب حتی میتواند حساستر باشد؛ زیرا کاهش دما، اختلاف فشار بخار و احتمال تجمع رطوبت در سیستم عایق را افزایش میدهد.
ASHRAE در فصل مربوط به عایقکاری لولههای مبرد بر انتخاب صحیح ماده، ضخامت، Vapor Retarder، آببندی درزها و کیفیت نصب تأکید میکند.
مهمترین اشتباهات در عایقکاری چیلر
استفاده از عایق با ضخامت نامناسب
ضخامت بیش از حد لزوماً به معنای طراحی بهتر نیست.
ضخامت کمتر از نیاز نیز ممکن است باعث میعان و افزایش Heat Gain شود.
ضخامت باید براساس شرایط واقعی طراحی تعیین شود.
قطعشدن لایه بخاربند
حتی اگر خود عایق عملکرد مناسبی داشته باشد، یک درز باز میتواند مسیر ورود بخار آب ایجاد کند.
بنابراین کیفیت اتصالها بسیار مهم است.
عایق نکردن شیرآلات
سطوح سرد بدون عایق میتوانند محل تشکیل میعان باشند.
اجرای نامناسب در زانوها
برشهای نامناسب میتوانند باعث ایجاد شکاف شوند.
فشردهکردن عایق
در بعضی نقاط، فشار بیش از حد میتواند ضخامت واقعی عایق را کاهش دهد.
بیتوجهی به ساپورت
ساپورت باید به شکلی طراحی شود که ضمن تحمل وزن سیستم، عملکرد عایق را مختل نکند.
نصب عایق روی سطح مرطوب
سطح لوله و تجهیزات باید قبل از اجرای عایقکاری شرایط مناسبی داشته باشد.
ASHRAE نیز تأکید میکند که سطوح تجهیزات و لولهها پیش از اجرای عایق باید تمیز و خشک باشند و عایق و سیستمهای Vapor Retarder در شرایط مناسب نصب شوند.
چکلیست عایقکاری چیلر
قبل از تأیید اجرای پروژه، موارد زیر را کنترل کنید:
-
دمای واقعی سیال مشخص شده است.
-
دمای محیط مشخص شده است.
-
رطوبت نسبی محیط بررسی شده است.
-
نقطه شبنم تعیین شده است.
-
قطر تمام لولهها مشخص است.
-
ضخامت عایق براساس شرایط طراحی تعیین شده است.
-
مشخصات فنی محصول بررسی شده است.
-
ضریب هدایت حرارتی مشخص است.
-
نفوذپذیری بخار آب بررسی شده است.
-
جذب آب محصول بررسی شده است.
-
محدوده دمای کاری محصول بررسی شده است.
-
الزامات حریق مشخص شده است.
-
چسب سازگار با عایق مشخص شده است.
-
تمام درزهای طولی و عرضی آببندی میشوند.
-
زانوها بهدرستی عایق میشوند.
-
شیرآلات بررسی شدهاند.
-
فلنجها عایقکاری شدهاند.
-
ساپورتها با عایق سازگار هستند.
-
نقاط عبور عایق بررسی شدهاند.
-
مسیرهای فضای باز دارای حفاظت مناسب هستند.
-
عایق پیش از پوشش نهایی بازرسی میشود.
اصول اجرای صحیح عایق الاستومریک چیلر
اجرای صحیح عایق الاستومریک نیازمند دقت در تمام جزئیات است.
آمادهسازی سطح
پیش از شروع، سطح لوله باید تمیز، خشک و عاری از آلودگی باشد.
وجود آب، روغن، گردوغبار یا آلودگی میتواند بر کیفیت اتصال اثر بگذارد.
اندازهگیری دقیق
عایق باید متناسب با قطر خارجی لوله انتخاب شود.
برش باید دقیق باشد تا درزهای غیرضروری ایجاد نشود.
استفاده از چسب مناسب
چسب مورد استفاده باید با نوع عایق و شرایط سرویس سازگار باشد.
استفاده از چسب نامناسب میتواند کیفیت اتصال و دوام سیستم را کاهش دهد.
آببندی درزها
در سیستمهای سرد، هدف فقط اتصال مکانیکی قطعات عایق نیست.
درزها باید به نحوی اجرا شوند که پیوستگی سیستم کنترل بخار آب حفظ شود.
اجرای زانوها
زانوها باید براساس هندسه واقعی مسیر برش بخورند.
استفاده از قطعات نامناسب یا ایجاد شکاف میتواند عملکرد سیستم را کاهش دهد.

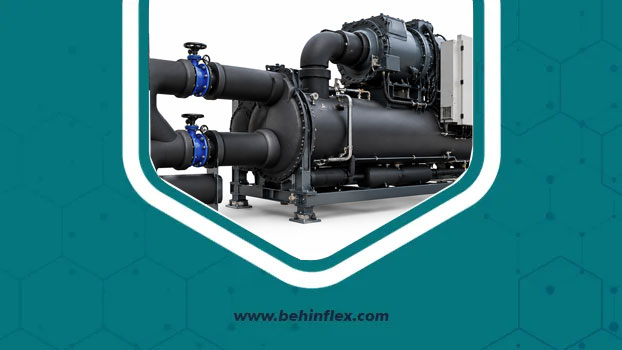

آیا عایقکاری خود چیلر با عایقکاری لولهها تفاوت دارد؟
بله.
سطوح تجهیزات معمولاً هندسه متفاوتی نسبت به لوله دارند.
برای عایقکاری بدنه یا اجزای چیلر باید به مواردی مانند:
- هندسه تجهیز
- دسترسی به تجهیزات
- دریچهها
- فلنجها
- محل اتصالات
- لرزش
- دمای سطح
- امکان تعمیر و نگهداری
- آببندی
توجه کرد.
هدف این نیست که فقط تمام سطح را با عایق بپوشانیم؛ بلکه باید یک سیستم عایق پیوسته و قابل نگهداری ایجاد شود.
عایقکاری چیلر در فضای باز
اگر بخشی از سیستم سرمایش در فضای باز نصب شده باشد، مسئله فقط رطوبت ناشی از هوای محیط نیست.
باران، تابش خورشید، ضربه، آلودگی، تغییرات دمایی و اشعه UV نیز میتوانند بر سیستم عایق اثر بگذارند.
در این شرایط، بسته به نوع محصول و مشخصات پروژه ممکن است نیاز به:
- روکش محافظ
- جکتینگ
- آببندی خارجی
- حفاظت مکانیکی
- تمهیدات مقاوم در برابر UV
وجود داشته باشد.
به همین دلیل، عایق مناسب برای فضای داخلی لزوماً بدون تغییر برای فضای بیرونی مناسب نیست.
خوردگی زیر عایق یا CUI چیست؟
Corrosion Under Insulation یا CUI به خوردگیای گفته میشود که در زیر سیستم عایق و در حضور شرایط مناسب برای خوردگی ایجاد میشود.
ورود آب یا رطوبت به سیستم عایق میتواند یکی از عوامل افزایشدهنده ریسک باشد.
در سیستمهای سرد، کنترل رطوبت اهمیت ویژهای دارد.
به همین دلیل، اجرای درست Vapor Retarder فقط برای جلوگیری از عرقکردن سطح نیست؛ بلکه میتواند در مدیریت ریسکهای بلندمدت سیستم نیز اهمیت داشته باشد.
راهنمای خرید عایق برای چیلر و خطوط سرمایش صنعتی
هنگام خرید عایق چیلر، بهتر است به جای پرسیدن صرفاً «قیمت هر متر چقدر است؟»، مشخصات کامل پروژه را ارائه کنید.
حداقل اطلاعات موردنیاز شامل موارد زیر است:
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع سیستم | چیلر، چیلدواتر، DX، صنعتی و… |
| نوع سیال | آب، مبرد، محلول آب و گلیکول و… |
| دمای سیال | دمای کاری یا طراحی |
| قطر لوله | سایز و قطر خارجی |
| ضخامت | ضخامت طراحیشده |
| محل نصب | موتورخانه، سقف کاذب، فضای باز و… |
| دمای محیط | دمای طراحی |
| رطوبت نسبی | درصد RH |
| طول مسیر | متراژ تقریبی |
| اتصالات | زانو، فلنج، شیر و سهراهی |
| نوع حفاظت | داخلی یا خارجی |
| متعلقات | چسب، نوار، روکش و… |
ارائه این اطلاعات باعث میشود مشاوره فنی و استعلام قیمت دقیقتر باشد.
چرا خرید عایق چیلر فقط بر اساس قیمت اشتباه است؟
فرض کنید دو محصول با قیمت متفاوت در اختیار دارید.
اگر محصول ارزانتر:
- ضریب هدایت حرارتی نامناسبتری داشته باشد،
- ضخامت واقعی موردنیاز را تأمین نکند،
- کنترل بخار آب ضعیفتری داشته باشد،
- اجرای دشوارتری داشته باشد،
- یا نیازمند متعلقات بیشتری باشد،
قیمت اولیه پایینتر لزوماً به معنی هزینه نهایی کمتر نیست.
در پروژههای صنعتی باید Total Installed Cost و عملکرد بلندمدت سیستم را نیز در نظر گرفت.
راهنمای خرید عایق چیلر از بهین فلکس
برای پروژههایی که نیاز به عایق الاستومریک برای چیلر، چیلدواتر یا خطوط سرمایشی دارند، بهتر است انتخاب محصول بر اساس مشخصات فنی و شرایط پروژه انجام شود.
بهین فلکس (behinflex) بهعنوان مرجع تخصصی فروش عایقهای الاستومریک، میتواند برای بررسی گزینههای موجود، انتخاب محصول و دریافت مشاوره تخصصی مورد استفاده قرار گیرد.
پیش از استعلام قیمت، اطلاعاتی مانند قطر لوله، ضخامت موردنظر، دمای سیال، متراژ و محل نصب را آماده کنید.
برای مشاهده محصولات و دریافت اطلاعات مربوط به قیمت و موجودی، میتوانید به فروشگاه بهین فلکس در behinflex.com مراجعه کنید.
در پروژههای بزرگ نیز بهتر است قبل از سفارش عمده، دیتاشیت محصول و مشخصات فنی آن با نیاز پروژه تطبیق داده شود.
چه زمانی باید عایق چیلر را تعویض کنیم؟
عایق چیلر و خطوط سرد ممکن است در طول زمان به دلایل مختلف آسیب ببیند.
علائم هشدار شامل:
- مشاهده قطرات آب
- خیسشدن سطح عایق
- بازشدن درزها
- پارگی
- لهشدگی
- تغییر شکل
- جداشدن عایق از سطح
- خرابی روکش
- افزایش خوردگی اطراف خطوط
- یخزدگی غیرعادی روی سطح
است.
اگر عایق مرطوب شده باشد، نباید صرفاً سطح بیرونی آن را خشک کرد و مشکل را تمامشده دانست.
باید علت ورود رطوبت مشخص شود.
نگهداری عایق خطوط سرمایش صنعتی
بازرسی دورهای میتواند از تبدیل یک نقص کوچک به مشکل بزرگ جلوگیری کند.
در بازدیدهای دورهای بهتر است موارد زیر بررسی شوند:
وضعیت ظاهری
پارگی، لهشدگی و جداشدگی بررسی شود.
وضعیت درزها
اتصالات و درزهای عایق کنترل شوند.
علائم میعان
هرگونه رطوبت یا قطره آب بررسی شود.
وضعیت روکش
در فضای باز، روکش باید از نظر پارگی و نفوذ آب بررسی شود.
نقاط حساس
شیرها، فلنجها، زانوها و ساپورتها با دقت بیشتری کنترل شوند.
تفاوت عایقکاری چیلر صنعتی و سیستمهای ساختمانی
اصل فیزیکی انتقال حرارت در هر دو سیستم یکسان است، اما شرایط بهرهبرداری میتواند کاملاً متفاوت باشد.
سیستم صنعتی ممکن است:
- ساعتهای طولانیتری کار کند.
- دمای سیال پایینتری داشته باشد.
- در محیط با رطوبت بالا قرار داشته باشد.
- در فضای باز نصب شده باشد.
- با ارتعاش بیشتری مواجه باشد.
- نیازمند مقاومت مکانیکی بالاتری باشد.
- الزامات ایمنی و حریق سختگیرانهتری داشته باشد.
بنابراین در پروژه صنعتی باید مشخصات واقعی سرویس جدیتر بررسی شود.
آیا عایق الاستومریک بهترین گزینه برای تمام چیلرهاست؟
خیر.
این پاسخ از نظر مهندسی اهمیت زیادی دارد.
عایق الاستومریک در بسیاری از پروژههای سرمایشی گزینهای مناسب و کاربردی است، اما نمیتوان آن را بدون بررسی شرایط برای تمام چیلرها بهترین گزینه دانست.
انتخاب صحیح باید بر اساس:
Temperature + Thermal Conductivity + Vapor Permeability + Moisture Resistance + Fire Performance + Installation + Cost
انجام شود.
در واقع «بهترین عایق» محصولی نیست که صرفاً بیشترین تبلیغات را داشته باشد؛ محصولی است که مشخصات آن با شرایط واقعی پروژه همخوانی داشته باشد.
جمعبندی؛ عایقکاری چیلر را جدی بگیرید
عایقکاری چیلر و خطوط سرمایش صنعتی یکی از اجزای مهم عملکرد صحیح سیستمهای سرمایشی است. هدف آن فقط جلوگیری از هدررفت انرژی نیست؛ بلکه کنترل میعان، محدودکردن ورود بخار آب، حفظ دمای سیال و حفاظت از تجهیزات نیز اهمیت دارد.
در سیستمهای زیر دمای محیط، پیوستگی Vapor Retarder اهمیت ویژهای دارد. اگر درزها، اتصالات، نفوذیها یا نقاط حساس بهدرستی آببندی نشوند، حتی یک عایق با مشخصات حرارتی مناسب نیز ممکن است عملکرد مورد انتظار را ارائه نکند.
انتخاب عایق الاستومریک برای چیلر باید بر اساس دمای کاری، قطر لوله، شرایط محیطی، رطوبت نسبی، ضخامت مورد نیاز، مشخصات حرارتی و ویژگیهای کنترل بخار آب انجام شود.
همچنین اجرای صحیح به اندازه انتخاب محصول اهمیت دارد؛ زیرا کیفیت برش، چسبکاری، آببندی درزها، عایقکاری شیرآلات و فلنجها، طراحی ساپورتها و حفاظت بیرونی، همگی در عملکرد نهایی سیستم مؤثر هستند.
اگر برای یک پروژه ساختمانی، صنعتی یا HVAC به دنبال عایق الاستومریک مناسب برای چیلر و خطوط سرمایش هستید، بهین فلکس (behinflex) میتواند مرجع تخصصی شما برای بررسی محصولات، دریافت مشاوره و استعلام قیمت باشد.
برای مشاهده محصولات و بررسی گزینههای موجود، به فروشگاه behinflex.com مراجعه کنید و هنگام استعلام، اطلاعات فنی پروژه مانند قطر لوله، دمای سیال، ضخامت و متراژ مورد نیاز را ارائه دهید.
سوالات متداول درباره عایقکاری چیلر
۱. بهترین عایق برای عایقکاری چیلر چیست؟
یک گزینه واحد برای تمام چیلرها وجود ندارد. عایق باید براساس دمای سیال، شرایط محیط، ضخامت مورد نیاز، مشخصات حرارتی و کنترل بخار آب انتخاب شود. عایق الاستومریک در بسیاری از کاربردهای چیلدواتر و HVAC استفاده میشود.
۲. چرا لولههای چیلر عرق میکنند؟
وقتی دمای سطح خارجی لوله یا عایق به زیر نقطه شبنم هوای محیط برسد، بخار آب میتواند متراکم شود. ضخامت نامناسب، درزهای باز یا نقص در سیستم کنترل بخار آب میتواند احتمال میعان را افزایش دهد.
۳. برای لوله چیلدواتر چه ضخامت عایقی لازم است؟
ضخامت ثابت و عمومی برای همه پروژهها وجود ندارد. دمای سیال، قطر لوله، دمای محیط، رطوبت نسبی، نقطه شبنم و مشخصات عایق باید در تعیین ضخامت لحاظ شوند.
۴. آیا عایق الاستومریک برای خطوط سرمایش صنعتی مناسب است؟
در بسیاری از کاربردهای سرمایشی و HVAC بله، اما انتخاب نهایی باید براساس محدوده دمایی، مشخصات حرارتی، نفوذپذیری بخار آب، رفتار در برابر حریق و شرایط نصب محصول انجام شود.
۵. آیا شیرآلات و فلنجهای چیلر هم باید عایق شوند؟
در بسیاری از سیستمهای سرد، سطوح سرد شیرآلات و اتصالات نیز باید در طراحی عایقکاری مورد توجه قرار گیرند؛ زیرا نقاط بدون عایق میتوانند باعث انتقال حرارت و تشکیل میعان شوند.
۶. از کجا عایق الاستومریک برای چیلر تهیه کنیم؟
برای بررسی محصولات، دریافت مشاوره و استعلام قیمت میتوانید به بهین فلکس (behinflex) مراجعه کنید. بهتر است هنگام خرید، مشخصات فنی پروژه و دیتاشیت محصول نیز بررسی شود.
